美国VIAVI(JDSU) MTS4000光时域测试仪OTDR

MTS4000接入网络技术正迅速发展以适应消费者对高带宽服务的要求。提供这种高速互联网接入、高清晰度电视和点播视频对网络性能提出了新层次的要求，并使负责开通、检修和维护服务的技术人员面临更加复杂的情况。

1、连讯达20年测试仪器仪表行业经验；
2、100%原装正品保证，独家承诺假一罚十；
3、8分钟报价，价格行业最优，现货即发；
4、免费保修，免费培训，全天24小时技术支持；

咨询热线：13798421872

浏览过该产品的人也看了

产品详情
技术规格
型号和配件
文档与软件
更多信息
联系我们

接入网络技术正迅速发展以适应消费者对高带宽服务的要求。提供这种高速互联网接入、高清晰度电视和点播视频对网络性能提出了新层次的要求，并使负责开通、检修和维护服务的技术人员面临更加复杂的情况。因此，服务提供商必须为其技术人员配备一种简单、可升级且操作简便的测试工具，利用这种工具，技术人员在任何现场条件下都迅速而准确地满足各种测试应用的需求。

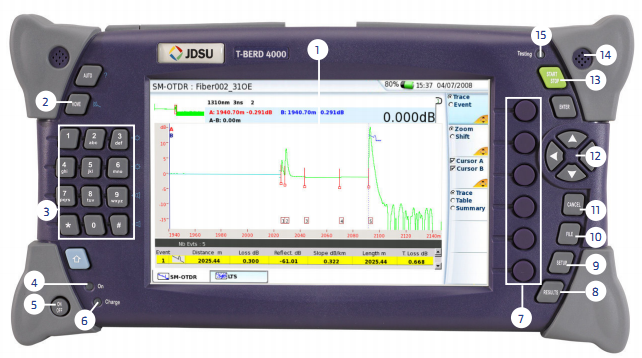

MTS4000

如下特点使 MTS-4000 为一种服务提供商和技术人员都可依赖的测试工具：

△ 行业中第一个组合了先进的光纤、铜缆和三重播放测试功能手持式测试平台。
△ 包含多种测试应用的多功能可扩展解决方案，能够实现快速投资回报。
△ 多层测试功能，可加快开通和安装速度。
△ 易于使用、基于图标的图形用户界面 (GUI)，只需稍加培训便可完成测试。

主要优势

△ 经济合算、双模块手持式测试平台
△ 多层（物理层到服务层）网络解决方案
△ 两个可在现场更换的模块，提高了可扩展性
△ 灵活的连接能力，可实现快速数据传输：两个2.0 USB 端口和高达 1 Gbps 的以太网端口

主要特性

△ 双模手持式平台
△ 7英寸大显示屏（触摸屏选件）
△ 全面的连接检查仪功能，带有内置的 VFL、功率计和示波器选件
△ 灵活的连接，包括 USB、高速 1 G 以太网、WiFi 和蓝牙接口
△ 自动测试和数据报告功能
△ 集成的 Web 浏览器

应用

△ 对铜缆和三重播放业务进行测试
△ 对物理层到服务层进行测试

测试功能概述

MTS-4000 是一种高度集成的平台，包含两个模块插槽、一块 7 英寸彩色大屏幕（带触摸屏选件）、一块高容量锂离子电池、一个可选视频检测示波器（通过通用串行总线 [USB] 端口连接），以及可选的内置光学测试功能，例如可视故障定位仪 (VFL)、功率计和可选 WiFi/蓝牙接口。

安装和维护接入网络/FTTx网络以及三重播放业务

MTS4000

水平参数：
     激光安全（21 CFR）：Class 1
     距离单位：km、feet和miles
     折射率：1.30000 ~ 1.70000 步长：0.00001
     数据采样点：
         MA、QUAD：128,000
         MP：256,000
     盲区：
         MA系列：事件盲区：0.9m；衰减盲区：4m
         MP系列：事件盲区：0.8m；衰减盲区：4m
         QUAD系列：事件盲区：850/1300nm：0.8m；1310/1550nm：0.9m；衰减盲区：4m
     距离测量：自动或双光标手动
     距离范围：
         MA、MP系列：0.5km~260km
         QUAD系列：3.25m~260km
     标识分辨率：1cm
     采样分辨率：4cm
     距离精度：±1 m ±采样分辨率 ±1×10-5×距离

垂直参数：
     衰减分析：自动，手动，2点法，5点法和LSA分析
     显示范围：1.25dB~55dB
     显示分辨率：0.001dB
     标识分辨率：0.001dB
     线性度：0.03dB/dB
     动态范围（SNR=1）：
         MA系列：1310nm：40dB；1550nm：38dB；1625nm：37dB；1650nm：37dB
         MP系列：1310nm：43dB；1490nm：41dB；1550nm：41dB；1625nm：41dB；1650nm：40dB
         QUAD系列：850nm：26dB；1300nm：24dB；1310nm：37dB；1550nm：35dB
     门限：0.01 ~ 5.99 dB 步长：0.01dB

反射/回损测量：
     反射精度：±2dB
     显示分辨率：0.01dB
     门限：–11 ~ –99 dB 步长：1dB

光源（E41OTDRLS）：与OTDR同一接口
连续波（CW）输出功率：-3.5dBm
输出模式：CW, 270 Hz, 330 Hz, 1 kHz,2 kHz, TWINTest

光功率计（E41OTDRPM）：与OTDR同一接口
     单模：
         功率范围：0 ~ –50dBm
         测试波长：1310nm，1490nm，1550nm，1625nm，1650nm
         测量精度：±0.5dB

     多模：
         功率范围：-3~ –30dBm
         测试波长：850nm，1300nm
         测量精度：±1dB

主机部分
描述	订货号
MTS-4000主机平台，包含高可视度彩色显示屏和电池组	M4000
MTS-4000主机平台，包含高可视度彩色触摸屏和电池组	M4000T
扩展内存，1G	40EXTMEM
可见光故障探测VFL，2.5mm UPP 通用连接器	40VFL
光功率计，UPP 通用连接器	40PM
高功率光功率计，UPP 通用连接器	40HPPM
WiFi/Bluetooth接口	40WIFIBLU
主机附件
数字式光纤检查显微镜，包含P5000i视频检查探头和7个检查适配器（满足认证IEC- 61300-3-35）	EDFSCOPE5KI
锂离子电池组	E60Lilon
OTDR模块部分
MA 系列OTDR模块（中距离）
1310nm/1550nm，40/38dB	E4126MA
1310nm/1550nm/1625nm，40/38/37dB	E4136MA
1310nm/1550nm，带滤波器的1625nm，40/38/37dB	E4136RMA
带滤波器的1650nm，37dB	E4118RMA65
MP 系列OTDR模块（长距离）
1310nm/1550nm，43/41dB	E4126MP
1310nm/1490nm/1550nm，43/41/41dB	E4138MP49
1310nm/1550nm/1625nm，43/41/41dB	E4136MP
1310nm/1550nm，带滤波器的1625nm，43/41/41dB	E4136RMP
带滤波器的1650nm，40dB	E4118RMP65
QUAD系列OTDR模块（单/多模）
850nm/1300nm：26/24dB；1310nm/1550nm：37/35dB	E4146QUAD
850nm/1300nm：26/24dB	E4123MM
光通量模场控制器，50μm 多模，SC/PC	EFJEF50CONSCPC
光通量模场控制器，50μm 多模，FC/PC	EFJEF50CONFCPC
FiberComplete模块
1310nm/1550nm，FiberComplete，40/38dB OTDR	E4126FCOMP-MA
1310nm/1550nm/1625nm，FiberComplete，	E4136FCOMP-MA
40/38/37dB OTDR	E4136FCOMP-MA
1310nm/1550nm，带滤波器的1625nm，FiberComplete ，40/38/37dB OTDR	E4136FCOMP-RMA
1310nm/1490nm/1550nm，FiberComplete，	E4138FCOMP-MP
43/41/41dB OTDR	E4138FCOMP-MP
SC/PC或SC/APC无反射终端	ENRTERMSC
FC/PC或FC/APC无反射终端	ENRTERMFC
OTDR模块选项
连续波和调制光源（与OTDR同一接口）	E41OTDRLS
光功率计选件（与OTDR同一接口）	E41OTDRPM
光接口适配器：PC系列：EUNIPCFC, EUNIPCSC, EUNIPCST, EUNIPCDIN, EUNIPCLC
APC系列：EUNIAPCFC, EUNIAPCSC, EUNIAPCDIN, EUNIAPCLC
FTTx/PON光功率计模块
OLP-4057 PON光功率计模块
1310/1490/1550 nm，PC插芯	2295/03
1310/1490/1550 nm，APC插芯	2295/23
1310/1490 nm，PC插芯	2295/04
1310/1490 nm，APC插芯	2295/24
