福禄克FLUKE LinkIQ智能网络测试仪(LIQ-100,LIQ-KIT)核心功能介绍

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2021-04-14 10:17:00



NO.1  福禄克FLUKE LinkIQ智能网络测试仪LIQ-100,LIQ-KIT线缆测试功能


LinkIQ 能够测量长达 1000 英尺(305 米)的长度,并提供到开路、短路和无端接线缆等故障位置的距离。远程 ID 可用于完整的线缆对布线图,有助于识别错线和串绕。LinkIQ 的主要线缆测试功能是线缆性能测试,用于判断是否符合 10BASE 到 10GBASE(10 Mb/s 到 10 Gb/s)的带宽布线。它通过基于频率的测量方法执行这些测试。使用基于 IEEE 标准的测量方法可确保测试的链路满足性能要求,而传输测试仪只能证明特定测试设备可以通过链路进行通信。

操作员可以设置从 10 Mb/s 到 10 Gb/s 的性能要求,简单地指示合格/不合格。

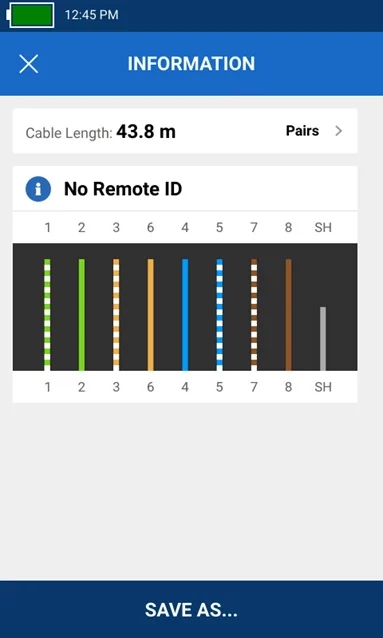

线缆测试(无远程连接)显示每根线缆的长度和线对。

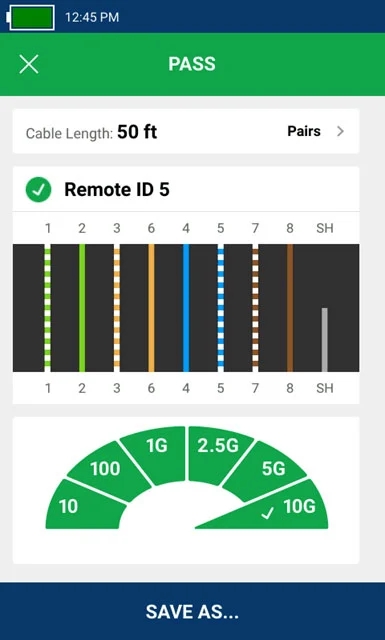

远程线缆测试显示远程 ID 号 5、每根线缆的长度和线对,以及以及高达 10 Gb/s 的线缆性能。

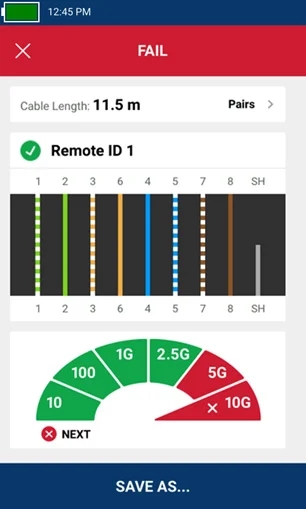

远程线缆测试显示远程 ID 号 1、每根线缆的长度和线对以及高达 2.5 Gb/s 的线缆性能,但由于用户设置的 10 Gb/s 性能限制,测试失败。


NO.2  福禄克FLUKE LinkIQ智能网络测试仪LIQ-100,LIQ-KIT网络测试功能


除了强大的线缆测试功能外,LinkIQ 还提供关于最近连接交换机的详细信息。LinkIQ 与交换机协商,确定通告数据速率(高达 10GBASE-T)半/全双工识别、交换机名称、端口号和 VLAN 信息

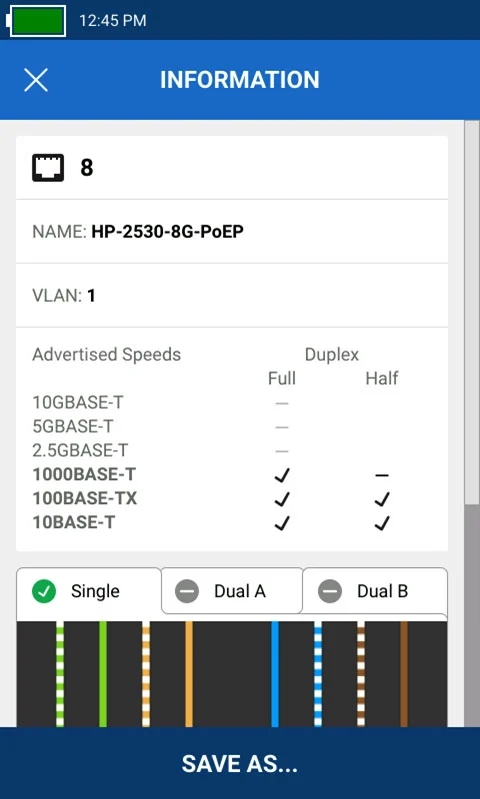

交换机端口测试显示端口号、交换机名称和端口 VLAN 以及公告的速度和双工设置。 向下滚动以显示以太网供电设置。


NO.3  福禄克FLUKE LinkIQ智能网络测试仪LIQ-100,LIQ-KIT POE测试功能


尽管以太网供电使安全摄像头和接入点等设备的安装变得更加简单,但根据太网联盟对 800 多名安装人员、集成商和最终用户的调查发现,五分之四的受访者在集成 PoE 系统时遇到困难。 其中一部分原因可以追溯到 IEEE 提供三个 PoE 标准,术语“PoE”未注册,以及各种不符合标准的实施。


为了简化 PoE 安装和故障排除流程,LinkIQ 显示提供电源的线对,包括用于实施双重签名的不同功率等级和线对。 此外,LinkIQ 实际上将在连接处施加负载,以确保公告的功率实际上通过交换机跨布线基础设施提供。

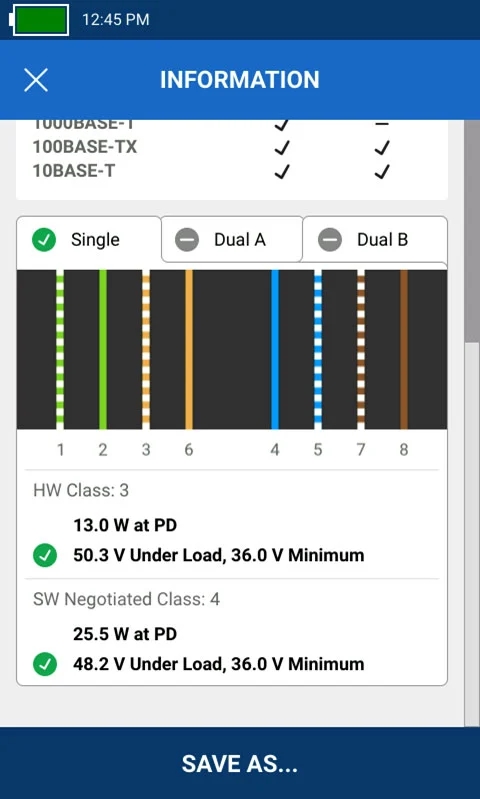

交换机端口以太网供电设置显示使用的线对、可用功率和等级以及负载下 PoE 测试的结果。



NO.4 福禄克FLUKE LinkIQ智能网络测试仪LIQ-100,LIQ-KIT报告功能


LinkIQ 为其所执行的测试提供完整的记录功能。 测试仪中最多可存储 1,000 个带有描述性名称的结果,并可以恢复。 测试名称和编号随着每个名称的保存而自动增加(“附件 B-1”、“附件 B-2”、“附件 B-3”等),从而节省了按顺序测试线缆的大量时间。


报告数据可导出至 PC 以作记录之用。 LinkIQ 使用 Fluke Networks 的报告软件 LinkWare PC,该软件支持 20 年前的各类测试仪,是业内拥有数万活跃用户的实际报告解决方案。LinkWare 可用于存储结果以及生成 PDF 报告。


使用 LinkWare PC 生成 PDF 测试报告。


NO.5 福禄克FLUKE LinkIQ智能网络测试仪LIQ-100,LIQ-KIT现代设计界面


LinkIQ 与今天的智能手机一样,基于手势触摸屏,几乎占据了整个设备的表面。 这样可以轻松显示大量信息,并提供滑块和全键盘等清晰和简单的控件。尽管 LinkIQ 可以执行各种测试,但用户界面经过简化,因此具有单一的测试功能。 所显示的结果完全取决于连接至设备单个“RJ-45”连接器的内容。单个 USB-C 端口可连接计算机,以便将来进行软件更新、报告和为设备充电。和 Fluke Networks 的其他产品一样,LinkIQ 在我们的环境实验室经过设计和测试,以确保其坚固性,包括振动、温度、湿度、静电放电及跌落测试。
