Fluke Networks 宣布测试 IntellitoneTM 音频发生器模块的流程

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2017-07-28 14:07:00

按照以下步骤确保福禄克MT-8200-60-KIT的发生器和探头工作正常。

福禄克IntelliTone发生器,可以被设置发送模拟和音频信息,探头也可以设置接收模拟或者音频信号。

如果你要测试数值信号,那边你的发生器和探头都要调到数字信号档位。


球形旋钮控制:

intellitone 200 PRO探头球形开关旋钮,有五个档位。最左边是OFF(关机)。然后依次是:

1、关机

2、数字定位(数字信号)

3、数字定位(数字信号,分离单个线对)

4、音频定位(音频信号)

5、接线图(Cable Map)

备注:当设置为Cable MAP档位

Note:  When set for Cable Map, the Probe will not pick up analog or digital tones,
and it is looking for input from its RJ45 port at its base.

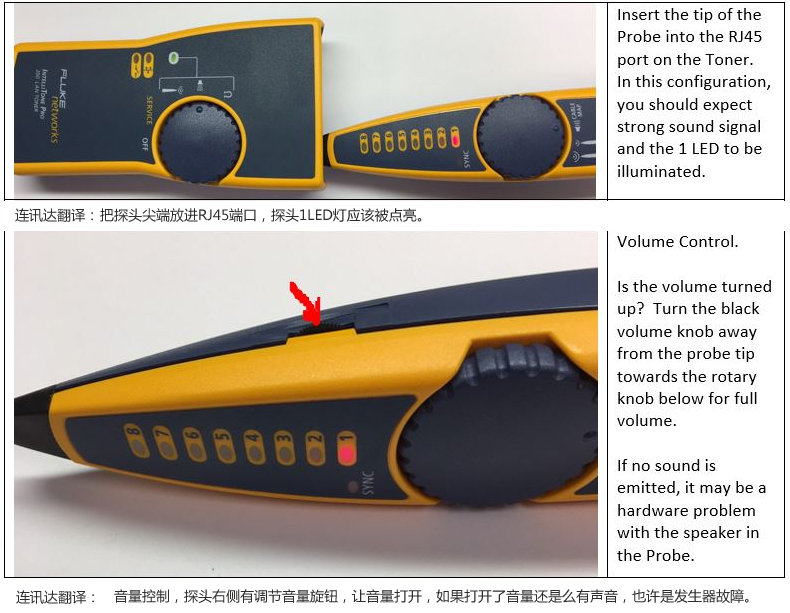

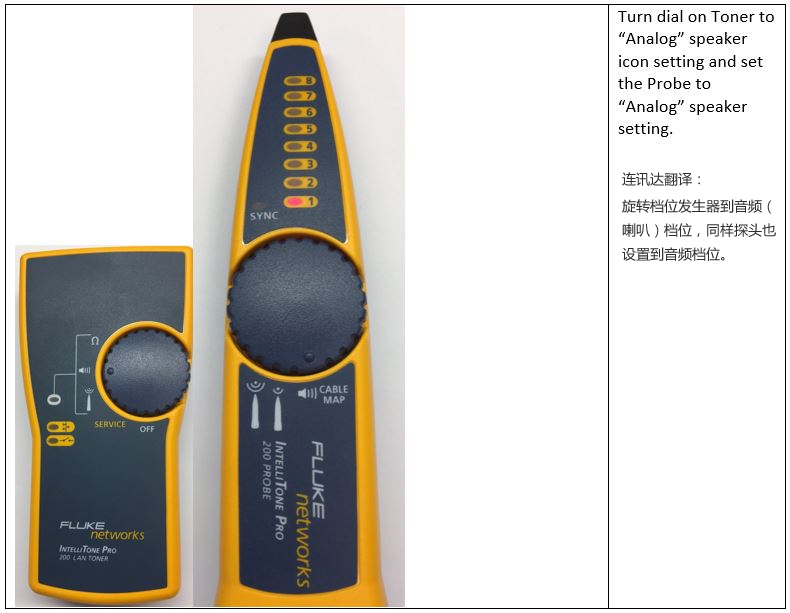

认证模拟音频信号是否正常:

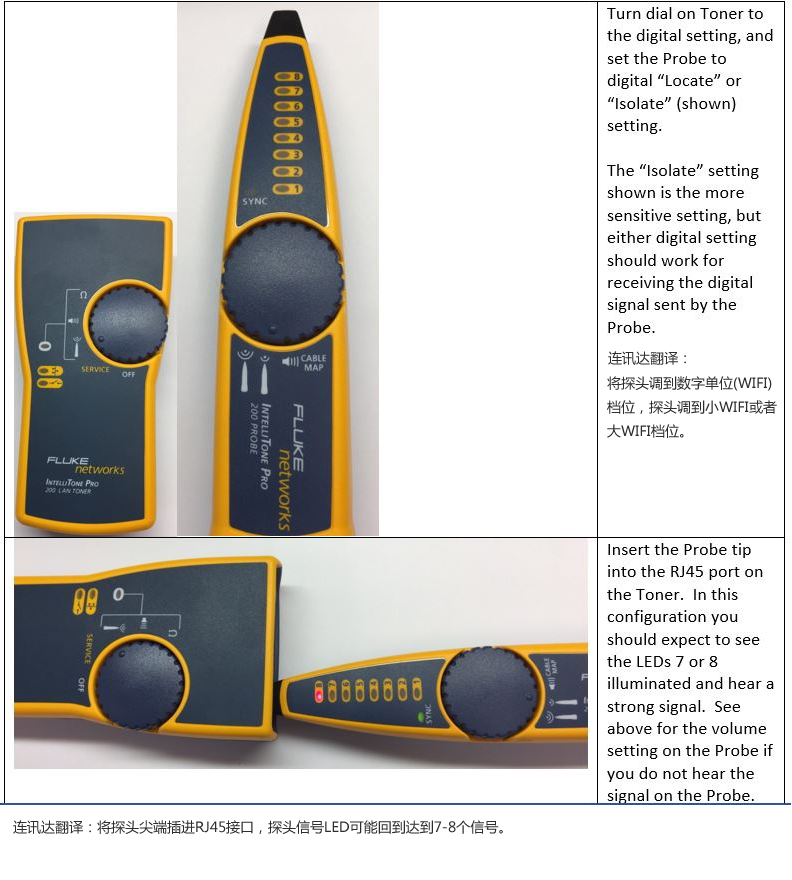

认证数字信号是否正常:
