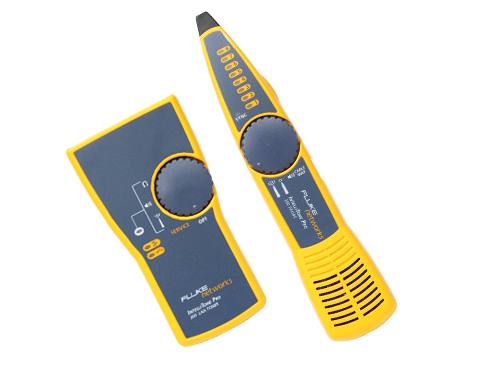

福禄克FLuke MT-8200-60-KIT intellitone 200网线测试仪寻线器获得先进的可见性，更有效地定位配线板、交换机、终端块或隐蔽线束中的网络电缆。我们的新型 IntelliTone Pro 200 LAN 音频发生器和探针工具能查明其它产品无法找到的电缆。 Fluke Networks 的 IntelliTone Pro 200 LAN Toner&Probe 系列是第一款网络线缆音频发生器和探头，可同时提供数字信号和模拟信号的一体化发生器和探头。这意味着它配备了功能强大且适合任何工作环境的电缆定位技术。通过数字模式，可在实时网络中安全有效地跟踪并定位数据电缆。通过模拟模式，可查明单独的线对并跟踪语音、音频和视频电缆。

Fluke Networks 生产的福禄克FLuke MT-8200-60-KIT intellitone 200网线测试仪寻线器LAN 音频发生器和探针系列可为您提供超强的可见性，帮助您定位隐蔽在地板、天花板、墙壁和线束中的电缆。此网络电缆音频发生器和探头采用突破性的数字技术，使其成为第一款能在实时网络中安全有效地进行跟踪定位的工具。

数字与模拟

目前，只有福禄克FLuke MT-8200-60-KIT intellitone 200网线测试仪寻线器音频发生器和探头可联合使用数字技术和模拟技术的强大功能，用以解决在网络安装、维护和更改过程中常见的基础设施问题。 数字和模拟音频共同存在于一个工具中：当今的媒体网络比以往任何时候都更加多元化。多数建筑物都同时拥有电话、双绞线数据、同轴电缆和安全/警报线。要检验这套多样的布线类型组合的布线和端接类型是否正确，就需要针对不同频率、连接器类型和工作环境优化的工具。迄今为止，还没有哪款工具能够联合适当的技术，跨越所有铜介质类型，适用于所有环境。IntelliTone Pro 通过联合尖端的数字和模拟信号而改变了这种情况，它可以虚拟定位和检验各种铜电缆，无论应用或环境如何。使用数字信号的时机：福禄克FLuke MT-8200-60-KIT intellitone 200网线测试仪寻线器 的数字编码信号应主要用于高级数据线缆（Cat 5e/6/6a）和主动网络环境。该信号采用高频率，匹配线缆设备按照设计传送的较高频率数据。这样，该音频就能够抑制以太网交换机的干扰数据信号和侵入性的低频端接。这样，在安装和故障处理过程中，局域网布线技术人员便可以快速找到正确的电缆。数字音频发生器也很有帮助，它可以在定位电缆后显示电缆布线图，以及检查短路、开路和错线。IntelliTone Pro 200 探头拥有 RJ45 输入端口和线对表功能， 可以直接插入到接线板或墙壁端口中。此布线图测试的好处是双倍的。它可以消除音频发生器和电缆检测仪的需要，以及提供 100% 的确认找到正确的电缆。何时使用模拟信号：福禄克FLuke MT-8200-60-KIT intellitone 200的 SmartTone 模拟音频可用于语音级电缆（Cat 3 及以下）以及同轴电缆、安全/警报和扬声器接线。这些电缆针对较低频率传输进行了优化。因此，使用低频音频更容易将其定位。它还应用于电子设备的干扰相对较小的情况下。在干扰较大的环境下，使用数字音频可能会更好。

在安装期间，使用 SmartTone 模拟音频无需费心猜测独立线对的定位。每次被测线对一起短路时，SmartTone 模拟信号都会改变“歌声”。这样，电信技术人员就可以在将单个线对插入插座或接线盒前或在诊断音频传输问题时对它们进行准确判别。

定位和隔离电缆

隔离终端电缆：福禄克FLuke MT-8200-60-KIT intellitone 200网线测试仪寻线器音频发生器利用双绞线电缆的独有特性，生成可使信号流失影响小的平衡信号。IntelliTone Pro 探头中的智能数字信号处理，可通过音频和 LED 可视指示灯清楚地识别该信号，可帮助您从线束或接线板中快速隔离出正确的电缆。IntelliTone? 使电缆位置不再混淆，您可依靠一次性弄清电缆的正确位置。隔离单独的线对：由于线对之间的信号流失，使用传统的模拟音频发生器和探头几乎无法实现精确的线对隔离。因此，线对通常一开始就会被错误地布线或端接。重新处理错误的端接或部署新线路往往会浪费大量的时间和金钱。IntelliTone Pro 的 SmartTone 模拟技术通过在定位被测线对时提供终确认，从而消除了盲目的猜想，提高了准确度。一旦测试线对短路，音频信号即会发生节奏变化。而且差异非常明显。检验电缆连通性：

IntelliTone 的强大诊断功能，消除了电缆移动、添加和变更过程中的回调。IntelliTone Pro 200 探头具有线对表 (CABLEMAP) 功能，可识别双绞线布线中常见的电缆错接情况。IntelliTone 技术可自动测试每个导体的端对端连通性，LED 灯和音频可清楚地指示出诸如开路、短路、反接线对等错接情况。

在实时网络上进行音频检测

现代网络设备对于连接到其端口上的电缆均使用了积极的终止方案。这种终止在降低电缆噪音和串扰的同时，还吸收了模拟的音频信号，使模拟音频探头无法检测到所连接的电缆。因此，通过模拟技术定位未标识的网络往往需要花费数小时的时间。与模拟信号不同，IntelliTone 数字信号即使在普通模式的终止中也会保持强劲。并且，IntelliTone Pro 音频发生器可自动探测单独的电缆导体，因而能快速、有效、安全地在活动网络中定位电缆。

验证以太网服务

使用福禄克FLuke MT-8200-60-KIT intellitone 200单调发生器和探头的强大诊断功能，来执行移动、添加和变更。音频：执行移动、添加和变更时，IntelliTone 可轻松实现，对设备机柜中电缆的快速定位。在信号流失情况下，可快速隔离未连接的电缆。 线对表： 福禄克FLuke MT-8200-60-KIT intellitone 200探头具有线对表 (CABLEMAP) 功能，可识别双绞线布线中常见的电缆错接情况。TLA 568 接线拥有的完整按针检验功能可准确识别开路、短路或错线线路。LED 指示灯及其独特的音频可清晰地指示错线线路。通过内置的线对表功能，无需携带独立工具或返回远端，即可以使用电缆检测仪来替换音频发生器。IntelliTone Pro 200 工具包是一个一体化工具，可定位和映射 5 类电缆（即使电缆被插入交换机中），并且还可在移动、添加和变更之后检验链接服务。 验证以太网服务： 链路脉冲是否正确，或是否因上行链路端口电缆交换而反接，或是否支持 MDIX？识别办公室壁板上的有源以太网服务。LED 指示灯可清晰指示以太网链路连通性是正常、反接还是 MDIX。
