福禄克网络的Metal LC光纤跳线通过GR-326-CORE认证测试

文章出处:摘自网络 人气:-发表时间:2021-09-29 12:42:00

虽然根据所使用的组件类型,有许多不同类型的光纤连接器,但LC连接器已广泛应用于整个网络行业。



1
塑料LC连接器


塑料连接器用于插入后很少反复插拔的连接时,效果会很好。但是,当需要反复建立和断开连接,例如使用光纤测试参考跳线时,外壳上的柔性锁扣经常会因为反复弯曲而断裂。

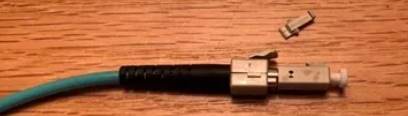

塑料LC连接器上损坏的锁扣示例


2

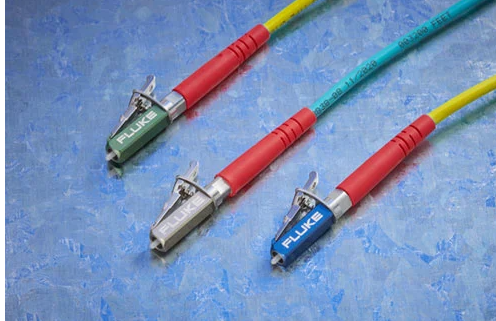

利用金属加固光纤测试参考跳线连接器


福禄克网络不提供备用光纤测试参考线或订购隔夜交付的更换备件,而是推出了一种更为坚固的连接器:金属LC。用于损耗测试的所有福禄克测试线以及带有LC连接器的OTDR都将采用这一创新技术——这是业内的先进技术。






3
成功通过福禄克网络的严格测试
GR-326-CORE 测试



为确保这些LC光纤连接器能够长期使用,对金属LC进行了GR-326-CORE测试,GR-326-CORE为电缆组件的性能规范。该测试被认为是测试LC光纤连接器完整、严格的标准。该标准确保光纤电缆已经过以下测试:


  • 几何形状要求

  • 新产品性能

  • 热老化测试

  • 热循环测试

  • 湿度老化测试

  • 湿度/冷凝循环测试

  • 冷凝后热循环测试

  • 振动测试


  • 弹性测试

  • 扭转试验

  • 保证测试

  • 施加拉伸负载后的信号传输

  • 冲击测试

  • 耐久性

  • 测试结束标准(光学、套圈端面几何形状、损坏)

  • 盐雾测试


为了在现场使用,所有光纤连接器都必须满足该测试。

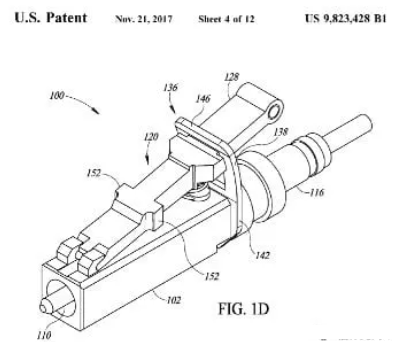

正面轴测图示意图


耐久性测试



与所有福禄克产品一样,该光纤连接器通过了一系列耐久性测试,以确保套圈符合我们的标准。连接器通过一系列插拔循环进行测试,以查看其在衰减和回波损耗值超出技术指标要求之前可承受多少次插拔。通常情况下,线缆可经受50 到1,000次循环。


对于Metal LC套圈,我们希望确保其超出上述标准。我们对10套设备进行了1,500次循环测试,衰减或回波损耗没有明显变化。因此Metal LC连接器的规定耐久性至少为1,000次循环,多模连接器的衰减小于0.1 dB,单模连接器的衰减小于0.2 dB;该连接器分为PC和APC两个版本。


LC锁扣也经过耐久性测试,确保这些电缆可在现场长期使用。它们使用单个连接器和一个适配器进行了10,000次插拔测试。每经过500次插拔后,就会检查连接器的所有区域,包括主体/外壳、固定夹、弹簧和锁扣。测试结束后,锁扣未受影响。



4
将Metal LC与您的工具配对使用


所有带有LC测试参考跳线的产品Versiv套件现在均配有Metal LC连接器,所有“LC”附件线缆型号都将替换为带有金属连接器的新型号。Metal LC型号的最后一个字符为“-M”或“M”。虽然用户应检查其测试设备的要求,但这种独特线缆可与其他供应商的测试设备相兼容,并且可以替代其带有脆弱的塑料LC连接器的测试线缆。


但请记住,虽然这种新型金属LC连接器具有高度机械健壮性,但请勿忘记其端面仍由玻璃制成。如果在插入之前没有检查和清洁端面,金属LC连接器将无法提供您预期的使用寿命。
