福禄克1508绝缘电阻测试仪在新能源汽车电池包绝缘检测的应用

传统能源造成的污染（尾气颗粒物和温室气体等）是当下生态环境的重要课题，随着“绿水青山、蓝天净土”观念自上而下的深入人心，环保越来越引起大家的共识，环境安全关乎每个人。因此新能源汽车行业发展如火如荼，随着新能源汽车续航里程不断提升，更多消费者也开始接受新能源汽车。

行业：某品牌汽车4S售后维修部

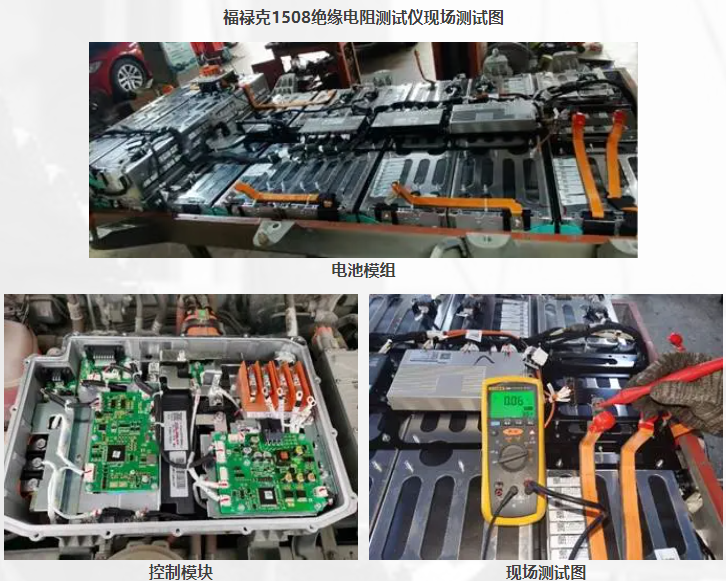

应用：电池模组绝缘检测

背景：客户在对新能源电动汽车快充时仪表显示故障，无法上电。

福禄克问题解决方案：

福禄克1508绝缘电阻测试仪

产品特性：

● 通过/失败 (比较) 功能，使重复性测试简单、方便

● 保存/调用功能，有19个存储单元，节约时间和人力

● 远程测试探头，使重复性测试或难以触及到的被测点的测试更加方便

● 电路检测功能，如果检测到大于30 V的电压，则禁止进行测试，提高对人员的保护能力

● 容性电压自动放电功能，提高了对人员的保护能力

● 200 mA通断性测量

● 可测量绝缘电阻范围0.01 Ω至10GΩ

● CAT IV 600V测量安全等级，提高了对人员的保护能力

● 自动关闭功能，节约电池电量

电气绝缘失效的危害

与传统燃油车相比，电动汽车的电子电气系统使用更加普遍。电动汽车动力系统使用的是高压系统（纯电动车辆，蓄电池电压一般在300V以上，以特斯拉Model S举例，它的蓄电池电压为400V 100kwh）。因此电气绝缘是电动汽车高压安全的重要关注对象。GB-T18384-2015 电动汽车安全要求中规定，绝缘电阻最低要求：直流100Ω/V，交流500Ω/V。而人体安全电流为（DC 10mA，AC 2mA）。

电气系统如果出现绝缘失效，往往是一个累进的过程。系统中只有一个点的绝缘出现故障，短时间内对系统不会产生明显影响，当出现多点绝缘失效，则漏电流会在两点之间流转，在附近材料上积累热量，遇到特殊情况，可能会引发火灾。漏电流轻则影响电器的正常工作，严重情况下可能发生人员触电。此外，汽车的电气都在底盘等乘车人员一般无法触及的地方，最可能遇到触电危险的，可能是生产和维修人员。

电气系统绝缘失效的常见原因，除了设计和制造问题以外，一般包括：热老化，光老化，低温环境下的材料脆裂，固定不当引起的摩擦损伤等。
