【光伏专栏】为什么作业工具在光伏现场需要达到CAT III安全等级?

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2022-01-20 16:05:00

得益于太阳能发电的经济性和国家对于碳中和的努力,太阳能在全球范围内发电量持续迅速增加。随着太阳能配电系统和负载变得越来越大、越来越复杂,以及不断增加的瞬态过电压,对安全的考量也变得比以往任何时候都更加重要。


       当您对太阳能装置进行测量时,这些瞬变是看不见的,并且在很大程度上是不可避免的危险,这意味着您的保护取决于您工具中内置的安全裕度。这就是测量类别评级存在的意义:它将告诉用户哪一种电气装置类型的测量设备适合安全地测量。

       然而,仅凭额定电压并不能告诉您手持式工具在高瞬态脉冲下的表现如何,其中的估值取决于您此时此刻所处的环境。


01

关于过压类别额定值的须知事项

       定义测量类别评级的标准都是关乎生命安全。测量设备的安全标准由国际电工委员会(IEC)制定,以确保在发生电压瞬变时,仪器和操作员永远不会成为系统中的薄弱环节,从而成为故障的位置。测量类别定义如下:

测量类别

例子

第四类

CAT IV

  • 指"安装的起源",即与公用电源建立低压连接的地方

  • 电表、初级过流保护设备

  • 外部和服务入口,服务从杆到建筑物,在仪表和面板之间运行

  • 架空线路至独立式建筑,地下线路至井泵

第三类

CAT III

  • 固定装置中的设备,如开关设备和多相电机

  • 光伏装置

  • 工业厂房中的总线和给料器

  • 馈线和短路分支电路、配电盘设备

  • 单相商业照明系统

  • 与维修入口短连接的电器插座

第二类

CAT II

  • 电器、便携式工具以及其他家用和类似负载

  • 插座和长支路

    • 出口距离 CAT III 源超过 10 米(30 英尺)

    • 出口距离 CAT IV 源超过 20 米(60 英尺)


注:IEC 61010 测量类别适用于<3000 V 电源测量的测试设备,对应于 IEC 60664 中为电源安装定义的过压类别定义和瞬态保护。


       将配电系统划分为多个类别是基于以下事实,即危险的高能瞬变(如雷击或开关瞬变)在穿过系统的阻抗(交流电阻)时将被衰减或阻尼。类别越高,可用的预期故障电流越大,电压瞬变就越高——在 CAT III< 1500V下测量的电源峰值高达10,000V。


02

太阳能装置是第三类——CAT III环境

       IEC 61730-1将光伏组件定义为永久接线的电气装置(III类),而不是使用点电源插座(II类)。

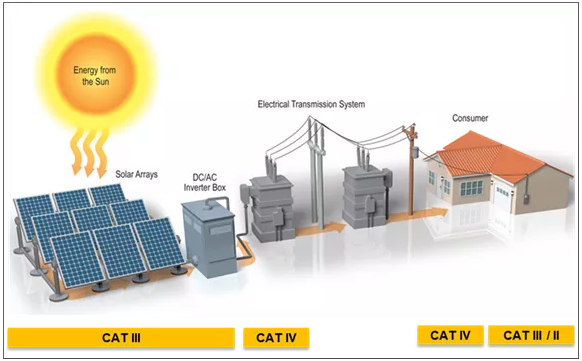

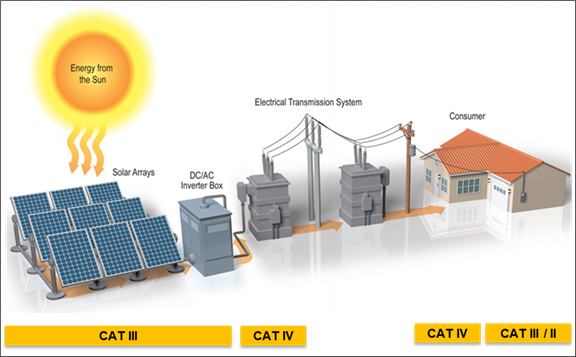

注:*连接到公用电网的光伏装置中的过压类别


       除了根据实际过压瞬态值进行测试外,手持式测量工具还需要在内部元件和电路节点之间具有最低绝缘水平,以满足类别额定值。绝缘保护内部电路免受火灾/电弧故障的影响,并保护操作员免受电击。工作电压和测量类别额定值越高,所需的绝缘性就越高。

       在一个类别中,较高的额定电压表示较高的瞬态耐受性。例如,CAT III 1500V仪表可抵抗更高的能量瞬变,因此与额定 III 1000V测量仪相比,可提供卓越的保护。


03

太阳能安装电压不断提高

       III 类 1500 V 过压系统正在成为太阳能行业的新常态,为设施所有者节省了成本并提高了效率。每个逆变器可以处理更多的能量,更多的面板可以串联连接以产生更长的串,这需要更少的电线和逆变器。

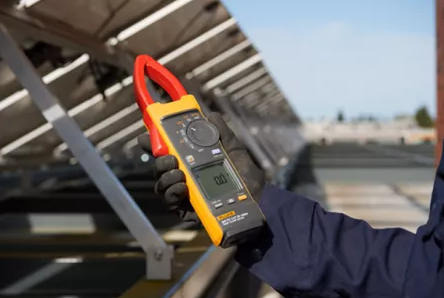

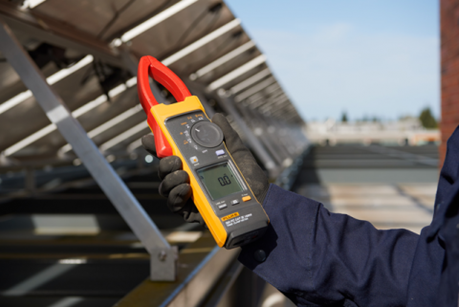

       为了安全和准确,在 III 类过压环境中进行测量需要 III 类额定工具。

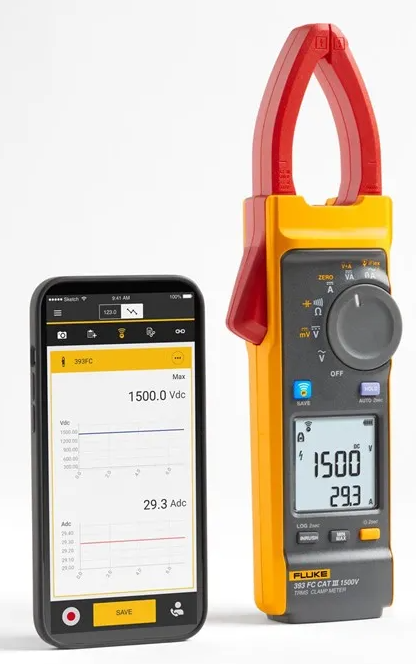

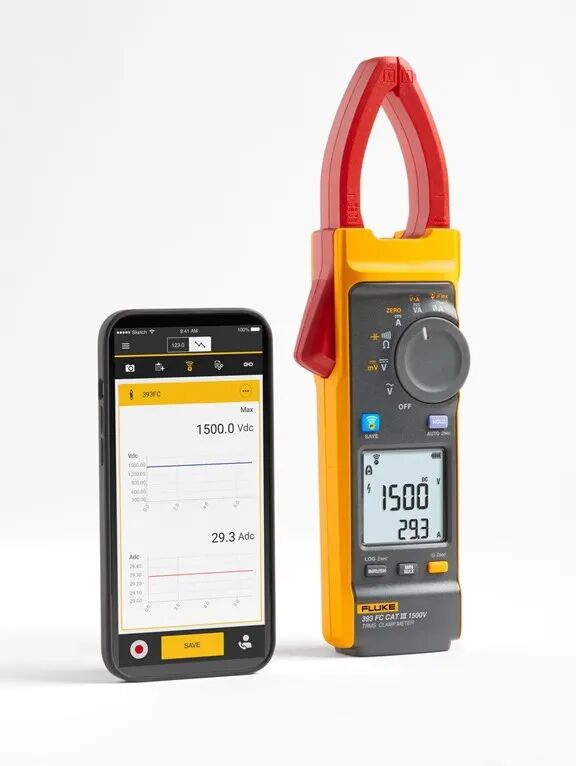

       Fluke 393 FC太阳能钳形表是唯一一款 CAT III 1500 V/CAT IV 600 V TRMS 钳形表,可满足太阳能装置等 CAT III 环境的绝缘要求,测量电压高达 1500 V 直流。

       CAT III 1000V电流钳的介电测试为8000 V pk/7000 V rms。对于 CAT III 1500V,它是10000 V pk/9700 V rms。


       在为光伏电池板选择测量工具时,需要考虑工作的最坏情况。首先,选择一个额定值为您可能工作的最大值的仪表。然后,寻找符合您需求的额定电压。为您的环境选择合适的 CAT 级工具有助于您和您的团队进行可靠的测量,同时降低风险。

       393 FC 符合与光伏阵列电气安装的过压类别级别 (IEC 61730-1) 相对应的测试设备安全要求 (IEC 61010-2-032)。它在太阳能和电池应用中提供高达 1500 V dc 的安全、准确的电压测量,其功能有助于简化工作:

  • 钳口薄 25%,在狭小和过度拥挤的空间中进行测量变得更加轻松快捷

  • IP 54 防护等级,适用于多尘和多雨的室外条件

  • Fluke Connect?在云中收集和存储数据,以便随时随地访问

  • 包括 III 类 1500 V 绝缘测试引线

  • 兑现福禄克对久经考验的安全性、耐用性和可靠性的承诺
