带你了解标准铂电阻温度计

标准铂电阻温度计（SPRT）是温度计量实验室最常见的温度标准器之一，分为金属护套和石英护套两种。如果用户能够小心使用，金属护套SPRT的性能和石英护套SPRT一样好。但是，事实上，由于用户的疏忽大意，金属护套SPRT 的长期稳定性通常比石英护套SPRT 差。

如果你了解了标准铂电阻温度计的误差来源，那就能更好的维护和使用你的标准器。

首先，要避免机械冲击和震动。SPRT是精密仪器，很容易发生温度漂移。福禄克工厂统计了8支石英护套，11支金属护套SPRT的年漂移数据，发现了金属护套温度计的年漂移要大于石英护套温度计。其原因有可能是大部分用户认为金属护套更结实耐用，因此在使用时没有轻拿轻放，从而造成了一定程度的机械冲击，导致了SPRT的电阻漂移。

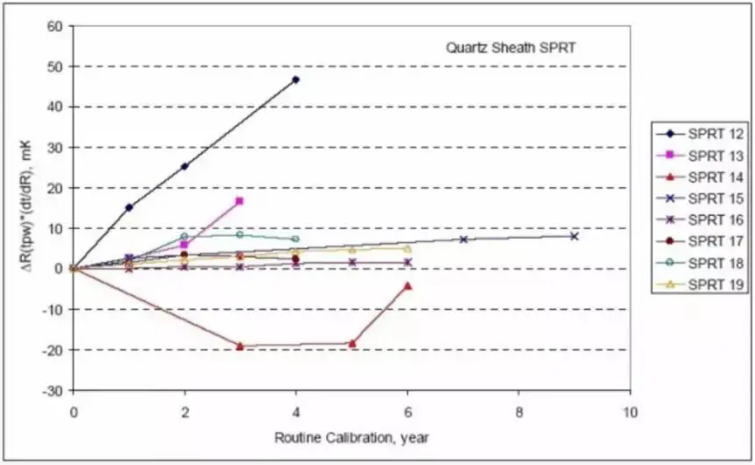

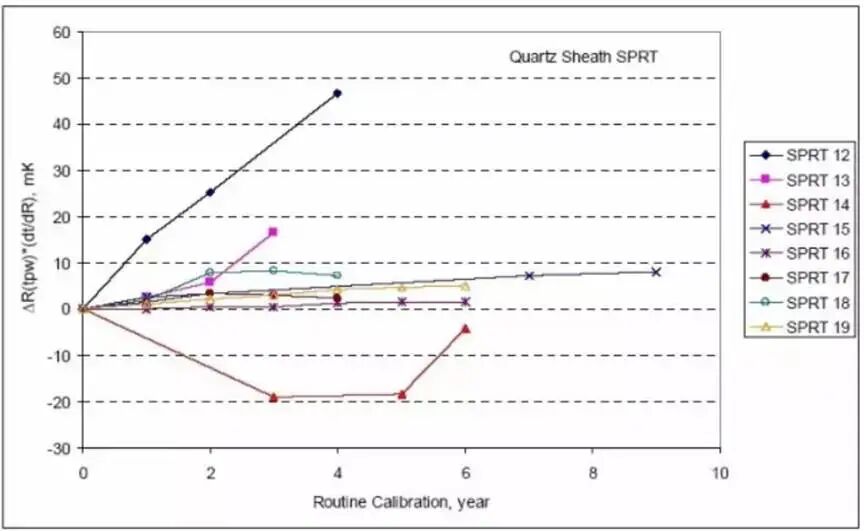

▲ 图 1. 石英护套SPRT 在例行校准间隔内的R(tpw)漂移

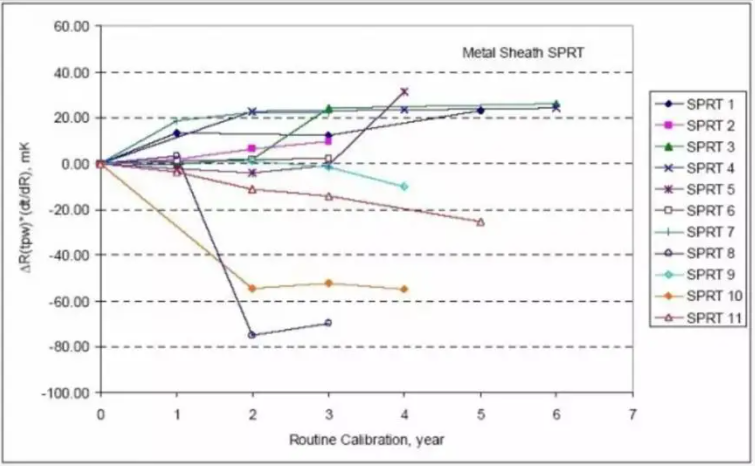

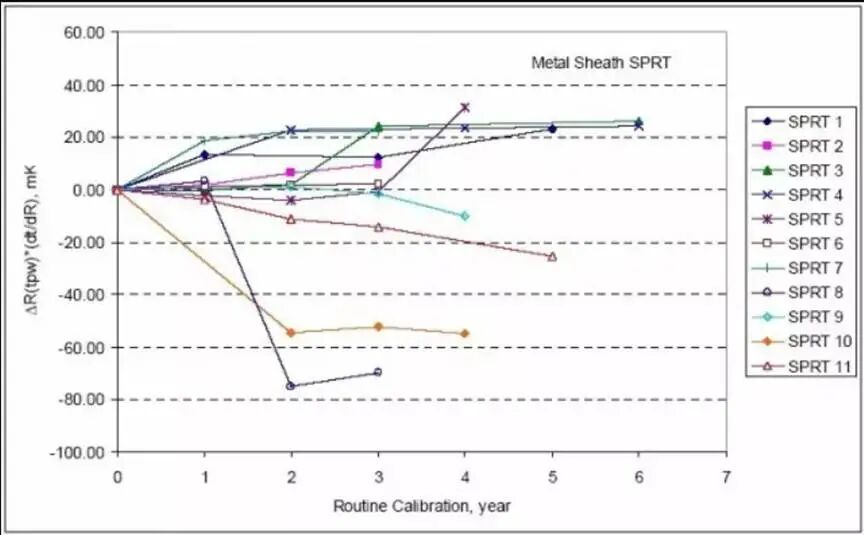

▲ 图 2. 金属护套SPRT 在例行校准间隔内的R(tpw)漂移

其次，铂丝的氧化效应对SPRT的影响也不小。研究发现，（-40～300）°C 温度范围内，铂丝氧化生成二维氧化物，（300~500）℃温度范围内，铂丝氧化生成三维氧化物。铂丝的部分横截面被氧化薄膜所取代，电阻就会增大。由于铂电阻套管内的氧气含量有限，生成氧化物之后，氧气消耗殆尽，只要铂电阻密封良好，就能保持长时间的稳定。

此外，污染也是SPRT性能下降的一个重要的影响因素。石英护套SPRT在高温下会受到廉金属的污染。金属护套SPRT，其金属原子扩散也能渗透到感温元件内部导致污染。但是感温元件采用独立密封结构的金属护套温度计可以解决这个问题，其性能会大大优于其他结构的温度计。

通过 R(tpw) 和 电阻比W 漂移评估SPRT

根据对研究结果和调查的分析，我们可以评估SPRT 的R(tpw) 和W 漂移，并找出造成漂移的原因。
