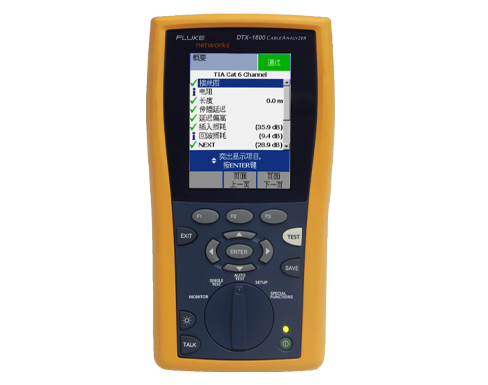

福禄克Fluke DTX-1800 CableAnalyzer 网线测试仪，该铜缆认证测试仪可确保布线安装公司符合所有 TIA/ISO 标准。现已推出该产品的更新型号：DSX-5000 CableAnalyzer。深圳连讯达还有全新原装正品库存。欢迎咨询：400-996-0787

Fluke Networks 新推出的 DTX-1800CableAnalyzer 网线测试仪是您现在和将来的测试平台。这一远期保值型的革新性平台对测试过程的每个方面进行了改进，因此大幅缩短了总的认证时间。它的  Cat 6 自动测试比其他测试仪快三倍，而光纤测试甚至能快上  5 倍。除此之外， DTX 还为您贡献了一个完整的万兆铜缆和光纤测试解决方案，它提供了 IV 级精度、无与伦比的故障诊断功能、长达 12 小时的电池寿命以及迅速的设置方法和报告功能。有了DTX-1800，您可以信心百倍地面对现在和未来的诸多挑战。

＋在 9 秒钟内完成 Cat 6 认证

＋高级故障诊断 — 故障处理比平时快一倍

＋快的设置和结果管理时间

＋超越 IIIe 级和 IV 级的测试仪精度

＋UL 精确认证

福禄克Fluke DTX-1800 CableAnalyzer 网线测试仪能够在九秒内开始 Cat 6 自动测试。这意味您不仅满足TIA-568-C 和 ISO 11801：2002 认证要求，而且还能更快地收到结构化布线保证。除了快捷方便外，您还会得到高的准确度，因为 DTX-1800是唯一采用以下项目的测试仪：符合标准且以电气为中心的永久性链路测试适配器。此外，DTX-1800 完全遵照业界的 500 MHz 标准对 10 千兆电缆 性能和外部串扰（ANEXT 和 AFEXT）进行测量，因此是一项不可多得的、真正面向未来的投资。即使在使用中跨电源的情况下，AC Wiremap 也可验证以太网供电服务是否符合 TIA/EIA 标准。目前大约有超过 50,000 台投入使用，因此 DTX 电缆认证分析仪系列无疑是业界值得信赖的电缆认证设备。

福禄克FLuke DTX-1800 网线测试仪的优点：速度、性能和精度。

福禄克FLuke DTX-1800系列电缆认证分析仪的强大功能、速度和远期保值型平台能够让您的员工更有效、高产地工作，从而直接提高贵公司的盈利能力。它是您省时省力的得力助手，所有其他测试仪在 DTX 面前都会相形见绌 。

● 认证万兆性能。配合DTX万兆套件使用的福禄克FLuke DTX-1800可以确保万兆网络和外部串扰（ANEXT 和  AFEXT）的性能，与500MHz 的业界标准完全兼容。

● 从现在开始提高工作效率。直观的界面使您的技术人员无需过多的培训即可胜任更多的测试工作。

● 在9秒钟内完成认证。这种前所未有的Cat 6测试速度可以让您在链路之间的切换速度比以前的测试仪快三倍。

● IV 级精度。在短的时间内获得精确的测试结果。

● 900 MHz 频率范围 。 让您轻松应对未来的应用，例如万兆以太网、F类布线和 CATV。

● 诊断方式先进，省时省力。能够精确确定故障点，是目前唯 一一个能够提出纠正措施建议的测试仪，节约了故障排除时间。

● 史无前例的光纤认证速度。利用 DTX单模和多模光纤模块在12秒钟内认证一对光纤。

● 电池12 小时使用无间断。使您完成任何工作都游刃有余。

● 节省管理结果的时间。 从设置到报告，LinkWare电缆测试管理软件的简洁用户界面和节约时间的功能可以帮助您提高工作效率 。

大幅缩短总的认证时间

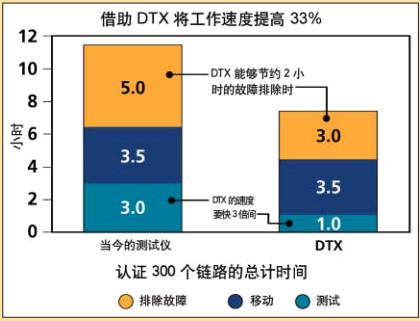

DTX 数字式系列电缆认证分析仪为您提供了一套完整的解决方案，该方案改进了认证工作的各个方面 ，包括设置、迅速测试和 排除故障以及向客户报告结果。总之，DTX 能够为您节约大量金钱和时间（每天多可以节约四个小时 ）。

在9秒钟内完成

Cat 6 认证DTX-1200 和  DTX-1800 能够在区区 9 秒钟内按照业界标准以极高的精度完 成  Cat 6 认证。其速度 要比 现有的测试仪快三倍 。这种不可思议的测试速度意味着您多可以在八小时的班次内多测试  170 条链路。

以两倍的速度排除故障

当某个链路失败时，DTX-1800系列会发出快速、易于理解的指示来找出故障点（距测试仪的距离）和可能的故障原因 。这些指示不但会告诉您问题所在，还会给出纠正措施 ，从而使您的测试技术人员不需要执行试验性的纠正措施和错误纠正措施并重新进行测试以确定是否解决了问题，相反，他们确切知道问题的所在以及如何修复失败的链路。人员无需咨询项目经理即可迅速解决问题 。即使在一个班次中认证的电缆只有百分之二没有通过自动测试，您也可以在每天的认证过程中省出大约两个小时的工作时间。

测试和认证万兆铜缆以太网

DTX-1800万兆铜缆测试解决方案能够测试和认证 Cat 6 或增强型 Cat 6 双绞线布线环境下部署的万兆以太网。配合DTX-1800系列电缆认证分析仪使用的DTX-10GKIT套件是第一个用来测量万兆网络和外部串扰（ ANEXT 和  AFEXT）性能的现场测试解决方案，与500 MHz 的业界标准完全兼容。

测试和认证10兆到万兆光纤以太网

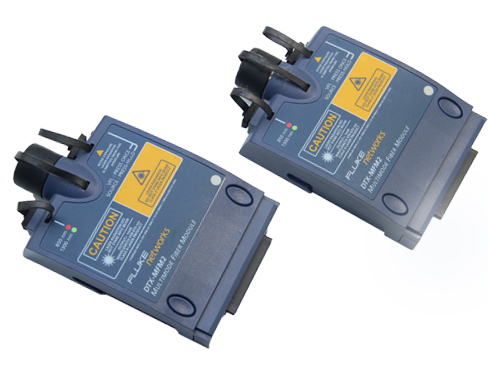

使用可选的福禄克Fluke DTX-1800背插式光纤模块，您可以轻松认证10兆到万兆的光纤。我们的认证解决方案能够测量损耗、长度和极性。您可以验证光纤链路的性能和安装的质量。测量多种波长的光纤损耗。在不交换主机和远端设备的情况下在两种波长上对光纤进行双向测试。而利用其他解决方案，您都不可能按一下按钮即可在铜缆和光纤之间切换。

史无前例的光纤认证速度 — 从 10 Meg 到 10 Gig，福禄克Fluke DTX-1800 CableAnalyzer 网线测试仪 — 一个增长的平台。福禄克Fluke DTX1800是唯一一个能够完全认证铜缆和光纤布线的电缆测试仪。只有 DTX 平台才能为基本（第 1 级）光纤认证和高级（第 2 级）光纤认证分别提供板载光纤模块和 DTX Compact OTDR 模块。 我们开发的 DTX 光纤模块和 DTX Compact OTDR 拥有独一无二的技术和易于使用的界面，可缩短测试时间。使用我们的光纤模块，您可以在更短的时间内测试更多的光纤，这样不但降低了测试成本，也节约了您的工作时间。DTX Compact OTDR 模块简单易用、功能多样且易于安装，其用户界面与 DTX CableAnalyzer 相似，可加速高级光纤认证及故障排除过程。随着时间的推移，所节约的时间将相当可观 – 平均每个承包商每年节约的时间达数百小时。

DTX-1800 Cableanalyzer 电缆测试仪，提供完整光纤认证。基本（第 1 级）光纤认证。 DTX 光纤模块提供基本（第1 级）光纤认证解决方案 –损耗、长度和极性测量。根据业界标准验证光纤链路性能。在多个波长上测量光损耗、测量光纤长度以及验证极性。您可以不可思议的速度对两根光纤的两个波长进行双向测试，而且无需交换主装置和远端装置，这是 Fluke Networks 独家提供的功能。可互换使用的接头适配器允许参考和测试连接线路，如果该连接满足大多数 SFF（小型）光纤接头的 TIA/ISO 标准。 竞争厂商的光纤适配器每次自动测试时仅能测量长度和两种损耗的测量值，与之不同的是，DTX 是唯一能够在每次自动测试时测量长度和四种损耗测量值（所有这些均在大约12秒内完成）的光纤测试解决方案。有了 DTX 光纤模块，光纤测试速度可较竞争厂商提高五倍。

高级（第 2 级）光纤认证。 DTX Compact OTDR 提供高级（第 2 级）光纤认证。它拍摄并跟踪分析多模和单模光纤，以检查链路中的每个连接器和接头，确保其符合指定的规格和预期安装质量。福禄克FLuke DTX1800 Compact OTDR — 了解如何改进您的测试仪、员工和业务范围，DTX-1800 CompactOTDR 是功能完备的光时域反射计（OTDR）模块，挂接在 Fluke Networks 的DTX CableAnalyzer 上使用。它使功能强大的 DTX 认证工具成为完整而简单易用的 OTDR，拍摄并跟踪分析单模和多模光纤。

DTX Compact OTDR 侧视图DTX Compact OTDR 模块以无可比拟的易用性让每位技术人员都成为光纤专家，自动 OTDR 设置、对事件和光纤链路的损耗限度、发射光纤补偿、自动事件分析和结果管理等全部都可通过 DTX-1800 CableAnalyzer 熟悉的用户界面进行操作

一个平台，多种优势，DTX Compact OTDR 模块通过以下方面充分体现布线承包商在 DTX CableAnalyzer 设备方面的投资价值：使用 DTX Compact OTDR 的技术人员

增加安装布线方面的营业收入，而无需增加安装人员。技术人员的光纤测试学习曲线，使用一个工具便可执行基本（第 1 级）*光纤验证和高级（第 2 级）光纤验证

通过功能强大的单端 OTDR 加快故障排除速度，使用 LinkWare? 结果管理软件提供铜缆和光纤综合报告，*第 1 级认证需要单独的板载光纤模块。DTX Compact OTDR 规格 DTX Compact OTDR 工具包选件：DTX-1800-MSO 120，DTX-QUAD-OTDR，DTX-OTDR LL-KIT，DTX-OTDR-KIT，DTX-OTDR-QMOD

验证网络服务可用性

借助  DTX 系列电缆认证分析仪和网络服务模块  (DTX-NSM) 改进您为客户提供的服务。只需将  DTX-NSM 模块插入到主机的背板，即可验证带宽不超过  1 千兆的以太网网络服务可用性和链路连通性。检查链路是否处于活动状态，并确定其数据传输速率、双工能力以及以太网供电(PoE)情况。此后，您可以记录作为LinkWare 提供的电缆认证报告的一部分所执行的所有网络连接测试。

认证跳线性能

测试跳线以确保佳的网络性能，提高通道吞吐量和系统余量。将可选的DTX跳线适配器 (DTX-PCU6S) 连接到 DTX 主机和远端单元，您即可根据TIA Cat 6/5e和 ISO D/E 级规格认证跳线性能。

快速、方便、经济有效地使用福禄克Fluke DTX-1800 CableAnalyzer 网线测试仪和插接线测试适配器测试链路的薄弱环节。这是第一代可测试屏蔽 5e 线缆、6 和 6A 布线的新型适配器。只要将一系列适配器夹到您的福禄克Fluke DTX-1800 CableAnalyzer 网线测试仪上，您即可根据产业性能标准对屏蔽和非屏蔽双绞插接线进行测试。

在插入前保证插接线的质量，避免认证的永久链接的退化。减少位错误，增加通道冗余，大程度地避免网络故障。 其型号为：DTX-PC5ES、DTX-PC6S、DTX-PC6AS

＋快速认证插接线和设备接线（6 类别 6 秒自动测试）

＋ 根据 Cat 5e、Cat 6、Cat 6A 插接线测试要求进行准确而有效的测试

＋ 确保插线性能符合所安装链路和产业标准的要求

＋测量所有关键插接线测试参数：布线图、长度、传输时延、延迟时差、NEXT 以及回波损耗

＋ 值得依赖的行业专家使用的测试仪

快速、轻松地测试同轴电缆

扩展 DTX-1800电缆认证分析仪测试同轴布线系统的能力，包括传统的数据电缆（ 例 如  10BASE-2 或  10BASE-5 以太网）以及视频传输同轴电缆。测试受信号频率影响的同轴电缆长度、传播延迟、电缆（输入）阻抗和插入损耗。同轴测试适配器快速、轻松地测试同轴电缆链路，扩展福禄克Fluke DTX1800 CableAnalyzer 测试同轴布线系统的能力，包括传统的数据电缆（例如 10BASE-2 或 10BASE-5 以太网）以及视频传输同轴电缆。Fluke Networks 全新同轴电缆测试适配器和升级软件为您的 DTX1800 CableAnalyzer 增加了如下同轴电缆测试功能：

长度 - 传输延迟 - 电缆（输入）阻抗 - 随信号频率而变的插入损耗

电缆阻抗：电缆输入阻抗用于定性电缆是否是正确的同轴电缆类型，例如,它可将 75Ω电缆从用于上一代以太网系统的50Ω电缆或93Ω电缆区别开来。此外，测试仪对链路执行时域反射（TDR）测试，以确保电缆在阻抗特性上不会发生显著改变。阻抗异常将会导致严重的信号传输质量问题。

传输延迟：传输延迟测量信号从电缆链路一端到另一端所需的时间。电缆的 NVP 值是指电缆上的电气信号速度，它用于将传输延迟转换为链路的"电气长度"。如果 NVP 值的精度足够，则电气长度会接近于物理长度。

插入损耗：有了 DTX 同轴电缆测试适配器，DTX-1800 就可以在 1 到 900 MHzx 的频率范围内测量同轴电缆的插入损耗。DTX-1200 使用同轴电缆适配器，则可以在 1 到 350 MHz的频率范围内测量插入损耗。测试仪会存储扫描图，这些扫描图可以可以通过 LinkWare 软件上载并存储到 PC 中。

LinkWare 报告出具福禄克测试报告

使用 LinkWare Cable Test Management Software 节省了管理测试结果的时间，每个福禄克Fluke DTX-1800 CableAnalyzer系列测试仪都附带有功能强大的 Fluke Networks LinkWare 软件，可以帮助您按工作地点、客户、校园楼宇以及其它方式快速组织、编辑、查看、打印、保存或存档测试结果。可以将测试结果合并到一个现有的数据库中，然后按任意数量的数据字段或参数排序、搜索和组织这些结果。 您也可以从我们的网站免费获得 LinkWare。当您完成工作后，即可将这个功能强大的应用程序交给客户，这样他们就能通过电子方式立即使用数据。您也可打印测试结果或将数据导出为 Adobe 的 PDF 文档。

LinkWare 的全面数据管理功能：使用单一的软件管理铜缆和光缆测试结果，支持 Fluke Networks 的全线电缆测试仪；提供专业、定制的图形化报表，采用适合所有 Fluke Networks 线缆测试仪的通用格式；具有配置和打印符合 TIA 606-A 标准的文档的能力；新的拖放功能可以更方便地管理和组织多个项目；与主要的 CMS（线缆管理软件）应用程序兼容

借助广受全球用户喜爱的线缆测试管理软件 LinkWare 的简单用户界面和省时功能，提高工作效率；LinkWare 软件可以打印专业的图形化报表，并采用彩色图表来描述所测得的测试参数。可以选择要打印的参数以及图形显示的顺序。也可以用您公司的徽标定制报表。

新的 LinkWare Stats 选项提供您的整个线缆布置的图形分析，LinkWare 现在支持 LinkWare Stats 这一新型的自动化统计报告选项。该选件并不局限于“每页只显示一个链路”的报告，它允许您查看整个布线基础设施。LinkWare Stats 分析 LinkWare 测试结果数据并把数据转换成图表和图形，从而直观地展示布线设施的性能 — 此报告以压缩、图形化的格式（易于检验余量和不规则点）汇总了完整的布线基础设施信息。

看看 LinkWare Stats 能处理您的哪些数据 —每个 LinkWare 副本均提供了一份免费的演示版 LinkWare Stats。
