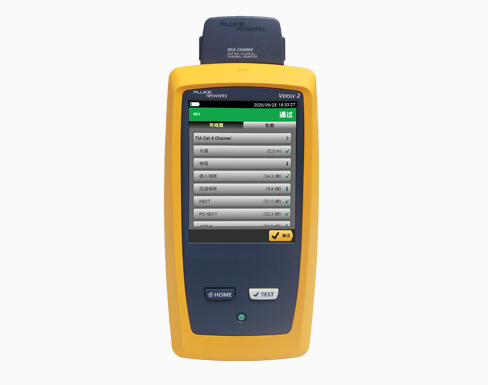

福禄克Fluke DSX-8000 CableAnalyzer线缆分析仪

福禄克FLUKE DSX-8000 CableAnalyzer 系列铜线测试解决方案支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8 还是 FA 和 I/II 级，都不在话下。

1、连讯达20多年测试仪器仪表行业经验；
2、100%原装正品保证，承诺假一罚十；
3、8分钟报价，价格行业优惠，现货即发；
4、免费保修，免费培训，全天24小时技术支持；

咨询热线：13798421872

浏览过该产品的人也看了

: 福禄克FLuke DSX-8-TERA-KIT|DSX-CHA-8-TERA-S|DSX-PLA-8-TERA-S|电缆认证分析仪DSX-8000配件

: 福禄克FLUKE DSX-COAX同轴适配器 DTX-CHA003

: 福禄克Fluke DSX-5000QOI|DSX-5000NTB电缆认证分析仪网线光纤测试仪

: 福禄克Fluke DTX-LION电池BP7440 （DTX1800,DTX1200,DTX-LT)

产品详情
技术规格
型号和配件
文档与软件
更多信息
联系我们

福禄克FLUKE DSX-8000 CableAnalyzer 系列加速铜缆认证测试过程中的每一个步骤

Versiv 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查

无与伦比的速度，支持 Cat 6A、8、FA I/II 级和所有现行标准

ProjeX 系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任务

Taptive 用户界面可简化设定过程并消除其间可能出现的错误

分析测试结果并使用 LinkWare 管理软件创建专业的测试报告

以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除

Intertek 认证符合 TIA Level 2G – 严苛的精度要求

获得了世界范围内布线供应商的认可

内置外部串扰 (AxTalk) 测试功能

兼容 Linkware Live。Linkware Live 可轻松地跟踪工作进展、实时访问测试结果以在现场快速修复问题，并可方便地将测试结果从测试仪传输和整合到 LinkWare PC Cable Test Management Software。

DSX-8000 CableAnalyzer 系列铜线测试解决方案支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8 还是 FA 和 I/II 级，都不在话下。电缆认证是从系统设计开始到系统验收为止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度－测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。

作为 Versiv 布线认证产品系列的一员，DSX CableAnalyzer 系列可提供准确、完全无误的认证结果。安装过程中会有许多团队参与其中，采用不同种类的材料以及要求进行多种测试。赢利与否只有几个百分点的差别。DSX 可对铜缆布线进行认证，符合包括 Level VI/2G 精度要求在内的所有标准，使工作更加容易管理，且能够提高系统验收速度。它并不是仅为专业技师和项目经理而设计的。各种技能水平的人员均可用其来改善设置、操作、测试报告的过程并同时管理多个项目。

独特功能：

与过去使用的电缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业
LinkWare Live 云服务使项目经理可以远程设置测试仪、监控工作进展，甚至可以使用任意智能设备定位测试仪
ProjX 管理系统可以简化从初始设置到系统验收整个过程的各项工作。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成
Taptive 用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析、轻松地进行设置和操作
LinkWare PC 管理软件可提供一流的测试结果分析和专业的测试报告
DSX 通过专用诊断功能（用于定位故障的简单测试）减少修复布线故障所需的时间

标准：

符合 ANSI/TIA-1152-A Level 2G 和提议标准 IEC 61935-1 Ed. 5 Level VI 达 2000 MHz 的现场测试仪精度要求
支持以太网供电 (PoE) 所需的全套电阻不平衡标准 –IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801 系列文件
TCL 和 ELTCTL 测量符合 IEC 61935-1-1（草案）
整个布线路径中的屏蔽层连通性

性能：

八秒钟的 Cat 6A 测试时间使其拥有快的认证速度
以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
以全图形方式管理多 12,000 个 Cat 6A 测试结果
电容触摸屏可使您通过选择线缆类型、标准和测试参数更快地设置测试仪
LinkWare PC 管理软件上报告了超过 10 亿条链路

ProjX 管理系统帮您轻松管理复杂的工作：

以全图形方式管理多达 12,000 个 Cat 6A 测试结果

管理有多个团队参与、使用多个测试仪和具有多种要求的多项工作不但费时，而且容易出错。越来越庞大的作业规模使得项目组织比以往更加重要。DSX CableAnalyzer 系列的新 ProjX 管理系统通过一个项目文件将所有工作详情保存在一个简单的名称下，避免了在开始一个项目后需要重新输入工作详情的情况。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外，它还可按线缆 ID 提供测试结果，合并所有更改且不会产生重复，且以后安装的铜缆或光纤模块为默认对象。ProjX 管理系统以 0-100% 的比例提供各项作业的实时完成状态，可使操作员选择分开执行任何需要进行其他分析的测试，并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动完成清单。ProjX 能够真正地提高项目经理及组长们的效率。


设置或查看测试限制，并测试属性。		项目菜单屏幕显示每项作业完成的百分比。		“项目特定”屏幕显示新项目详情。

Taptive 用户界面简化仪器设置，杜绝错误并加快了故障诊断速度：

电容触摸屏可使您更快地完成测试仪设置且支持所有标准

Taptive 用户界面非常简单易用，即使新入门的技术人员也能根据各种材料类型和测试要求执行测试。电容屏 Taptive 用户界面让您能够从菜单屏幕方便地访问所有作业。轻触您正在执行的工作，宽大明亮的显示屏将确认需要执行的测试，动画式说明则简化了测试仪的配置，保证测试的正确性。

福禄克FLuke DSX-5000-MI

以超快速度执行

八秒钟的 Cat 6A 测试时间，以及提交认证结果的快方式

没有任何其他测试仪可为如此多的测试提供如此快的速度。在 8 秒内完成 Cat 6A 铜缆认证，或者只需 3 秒即可完成两根光纤的双波长认证。Versiv 受到世界各地电缆供应商的认可，是完成项目和系统验收的快方式。迅速得到通过或失败结果，方便地按标准值检查各个测试参数，或分析图形上的特定区域。

福禄克DSX-8000快速测试界面

LinkWare Live 测试结果管理服务

LinkWare Live 是云式服务，任何人均可在任何设备上随时随地管理认证工作。通过 LinkWare Live，您可以

了解每项任务的每次测试。使用任意智能设备即可查看任意项目的情况，分析每一次测试，即时获得错误设置或线缆 ID 的通知。
良好的开始是成功的一半。使用计算机或平板定义线缆 ID 和测试设置。然后将其发送到测试现场的测试仪或 Brother 打印机，实现无错误测试以及粘贴标签。
确保您的测试仪处于新状态。标准随时可能在没有通知的情况下发生变化，而过时的测试报告可能意味着数小时的重新测试。LinkWare Live 能够自动保证测试仪保持更新。
不要再把时间和汽油浪费在送测试仪回办公室上。通过 Wi-Fi 直接将测试结果从工作场所上传到 LinkWare Live，然后自动下载到正确的任务中，以使用 LinkWare PC 快速生成报告。
避免项目拖延。跟踪所有测试仪的后使用位置并监控其状态，确保它们始终处于校准状态并运行新固件。
支持所有 Versiv 型号：DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。

link-live

LinkWare 报告管理软件

利用广受欢迎的多功能LinkWare PC 管理软件应用程序，DSX CableAnalyzer 系列的用户可方便地访问 ProjX 管理系统数据、生成报告，以及更新测试仪中的软件。项目经理有全面的工作流程管理和测试结果整理功能。用户可将公司标志添加到报告上做后润色，然后原封不动地交给客户进行系统验收。保持业务工具的简便性，无论您使用哪种 Fluke Networks 铜缆或光纤测试仪，LinkWare PC 软件包都能够报告所有内容。

现在有了 LinkWare PC Stats，新的自动化统计报告选项，您可以查看整个传输基础设施，而不再需要局限于每页只显示一个链路的报表。软件分析 LinkWare PC 测试结果数据并把数据转换成图表和图形，从而直观地展示传输设施的性能 — 此报告以紧凑、图形化的格式（易于检验裕量以及发现异常）汇总了完整的传输设施信息。


不同测试仪的测试结果集中到一个统一报告中。	LinkWare Stats 可汇总所有项目数据

Versiv 平台已为当今和未来的作业做好准备

电气专用插头设计符合 TIA Level 2G 和 IEC Level VI 标准对 2000 MHz 以下的精度要求，且采用面向未来的设计，支持所有硬件升级

DSX-8000 CableAnalyzer 系列支持高达 40 Gb 以太网的网络设施进行测试和认证 - 无论是当前的 Cat 5e、6、6A、8 还是 Class I/II 布线系统，DSX 均可根据所有行业标准进行测试。电气专用测试插头满足 Cat 8 / Class I/II 达 2000 MHz 现场测试所需的 Level 2G/VI 精度要求。DSX 高于 IEC Level VI 和 TIA Level 2G 指标要求，让您在整个频率范围内都有更高的信心。Cat 8 等较高性能布线系统需要更高精度的测量来保证其能提供 25G 和 40G 应用所需的抗扰性。此外，通过将测量功能集成到支持高达 40GBASE-T 测试的每个铜缆模块中，简化复杂的外部串扰链路对链路认证。

DSX 是第一个支持包括横向变换损耗 (TCL) 和等水平横向变换传输损耗 (ELTCTL) 在内平衡测量的现场测试仪。TCL 和 ELTCTL 是布线标准中的重要测量数据。这些参数决定满足平衡的低性能，是判定抗扰度的关键参数。工业网络业主/运营商因工业环境中高水平的电磁干扰 (EMI) 而对此属性特别感兴趣。

Fluke Networks 的 DSX CableAnalyzer 系列通过 Intertek (ETL) 认证，符合 ANSI/TIA-1152-A 标准对 Level 2G 测试设备的要求。（报告归档。）

像专家一样解决故障问题

以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除

使用专用的诊断功能，一键式执行全部测试并保存全部结果，DSX 大大缩短了修复布线故障所需的时间。通过图形化结果屏幕，用户可沿电缆查看任意给定链路上所有串扰、回波损耗或屏蔽故障的准确位置。旧型测试仪的诊断功能仅限于 250 MHz 频率以下，但 DSX CableAnalyzer 系列取消了此项限制。无论是新手还是专家均可轻松解释这个视图，迅速分离故障原因并采取措施，并且与测试结果保存到一起，以供远程分析使用。

HDTDX

DSX CableAnalyzer 系列产品

DSX CableAnalyzer 系列产品有两种型号：DSX-5000 和 DSX-8000。DSX-5000 认证 Cat 5e、6、6A 和 Class FA 双绞线，高 1000 MHz。DSX-8000 认证 Cat 5e、6、6A、Cat 8 和 Class I/II 双绞线，高 2000 MHz。

	铜缆认证
	DSX-8000 CableAnalyzer	DSX-5000 CableAnalyzer
Cat 6A/Class EA 测试时间	8 秒	10 秒
Cat 8 /Class I/II 测试时间	15 秒
HDTDX/HDTDR 诊断测试时间	≈ 3 秒	≈ 3 秒
内存	≈ 5,000 Cat 8 带图	≈ 12,000 Cat 6A 带图
内存	≈ 12,000 Cat 6A 带图	≈ 12,000 Cat 6A 带图
Level V 精度 (1 GHz)	√	√
Level VI/2G 精度 (2 GHz)	√
电阻不平衡测量	√	√
屏蔽完整性检查	√	√
TCL 测量	√	√
ELTCTL 测量	√	√
CDNEXT 测量	√	√
CMRL 测量	√	√
内置 Alien XTalk 模块	√	√
通道适配器	2 GHz 范围	1 GHz 范围
永久链路适配器	2 GHz 范围	1 GHz 范围
	可选附件
跳线适配器	Cat 5e、6 和 6A 跳线	Cat 5e、6 和 6A 跳线
同轴电缆适配器	√	√
M12 适配器	√	√
TERA 适配器	来年夏天 2017	√
GG45 适配器	来年夏天 2017	√

线缆类型
屏蔽和非屏蔽的双绞 LAN 布线	TIA Cat 3、4、5、5e、6、6A、8：100 Ω
	ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100? 和 120?
标准链路接口适配器
永久链路适配器	插头类型：屏蔽的 RJ45
	可选插头类型：Tera（仅限 DSX-5000，DSX-8000 版本将于 2017 夏季推出）
通道适配器	插座类型：屏蔽的 RJ45
	可选插座类型：Tera（仅限 DSX-5000，DSX-8000 版本将于 2017 夏季推出）
测试标准
TIA	Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 标准
ISO/IEC	Class C 和 D、E、EA、F、FA 及 I/II 认证，符合 ISO/IEC 11801:2002 标准及其修订内容
最大频率	DSX-8000：2000 MHz；
	DSX-5000：1000 MHz
一般规格
自动测试速度	DSX-8000：5e 或 6 类/Class D 或 E 的全双向自动测试：7 秒。完整的双向 6A 类/ EA 级自动测试：8 秒。完整的双向 8 类自动测试：16 秒
	DSX-5000：5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类/ EA 级自动测试：10 秒
支持测试参数（测试参数的数量及测试的频率范围由所选择的测试标准决定）	接线图、长度、传播延迟、延迟偏差、直流回路电阻、插入损耗（衰减）、回波损耗 (RL)、NEXT、衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
输入保护	能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏
显示屏	5.7 英寸 LCD，具有感应电容触摸屏
箱包	由减震材料包覆成型的耐冲击性塑料箱
体积	已安装 DSX 模块和电池的 Versiv 主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量	已安装 DSX 模块和电池的 Versiv 主机：3 磅，5 盎司 (1.28 kg)
主机与远端：	锂离子电池组，7.2 V
典型的电池寿命：	8小时
充电时间*	测试仪关：电量从 10% 充到 90% 需 4小时
所支持的语言	英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文
校验	维修中心校验周期为一年
环境规格
操作温度	32°F 至 113°F（0°C 至 45°C）
贮存温度	-22°F 至 +140°F（-30°C 至 +60°C）
工作相对湿度	0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C）
	0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振动	随机、2 g、5 Hz-500 Hz
冲击	1 米跌落试验（无论是否带有模块和适配器）
安全	CSA 22.2 No. 61010, IEC 61010-1 第 3 版
操作高度	13,123 英尺 (4,000 m)
	10,500 英尺（3,200 米），含交流适配器
EMC	EN 61326-1
性能规格**
DSX-8000	8 类测试模式（或更低链路类别）	ANSI/TIA-1152 Level 2G
	Class I/II 测试模式	提议标准 IEC 61935-1 Ed. 5 Level VI
DSX-5000	6A 类/ EA 级测试模式（或更低链路类别）	高于 TIA 1152 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。
	FA 级测试模式	高于 IEC 61935-1 第四版草案中的 V 级要求。
双绞线布线1的长度
	不带远端	带远端
范围	800 m (2600 ft)	150 m (490 ft)
分辨率	0.1 m 或者 1 ft	0.1 m 或者 1 ft
精度	± (0.3 m + 2 %)；0 m 至 150 m	± (0.3 m + 2 %)
	± (0.3 m + 4 %)；150 m 至 800 m
传输延迟
	不带远端	带远端
范围	4000 ns	750 ns
分辨率	1 ns	1 ns
精度	± (2 ns + 2 %)；0 ns 至 750 ns	± (2 ns + 2 %)
	± (2 ns + 4 %)；750 ns 至 4000 ns
延迟时差
范围	0 ns 至 100 ns
分辨率	1 ns
精度	± 10 ns
直流环路电阻测试
范围	0 Ω 至 540 Ω
分辨率	0.1 Ω
精度	± (1 Ω + 1 %)
过载恢复时间	过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。

型号
型号/名称	说明
DSX-8000 CableAnalyzer	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南。

DSX-8000-W
DSX-8000-W	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、WiFi 适配器、校准说明和入门指南。

DSX-8000-W/GLD	DSX-8000-W 提供 1 年期金牌产品支持（仅限美国和欧洲。欧洲订购：DSX-8000-W INT/GLD）。

DSX-8000	配置同 DSX-8000-W，不含 WiFi 适配器
DSX-8000-OI-W
DSX-8000OI-W	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤—50 μm、2 根 SC/LC 单模接入光纤—9 μm、USB 光纤检查视频探头及 4 个端头、LC/LC Simplex 适配器、WiFi 适配器、校准说明和入门指南。

DSX-8000OI-W/GLD	DSX-8000 OI -W 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX-8000OIWINT/GLD）。

DSX-8000OI	配置同 DSX-8000OI-W，不含 WiFi 适配器。

DSX-8000QI-W
DSX-8000QI-W	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 携带包、WiFi 适配器、校准说明和入门指南。

DSX-8000QI-W/GLD	1 年期金牌产品支持，适用于 DSX-8000QI-W （仅限美国和欧洲。欧洲订购：DSX-8000QIWINT/GLD）。

DSX-8000QI	配置同 DSX-8000QI-W，不含 WiFi 适配器。

DSX-8000QOI-W
DSX-8000QOI-W	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 8/I 级永久链路适配器套装、CAT 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、硬携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 μm、2 根 SC/LC 单模接入光纤 — 9 μm、USB 光纤检查视频探头及 4 个端头、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、WIFI 适配器、校准说明和入门指南。参见图片

DSX-8000QOI-W/GLD	年期金牌产品支持，适用于 DSX-8000QOI-W（仅限美国和欧洲。欧洲订购：DSX-8000QOIWINTGLD）。

DSX-8000QOI	配置同 DSX-8000QOI-W，不含 WiFi 适配器。

DSX-8000-PRO
DSX-8000-PRO-W	Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含 WiFi 适配器。单击此处了解所有物品的详细清单。

DSX-8000-PRO-W/GLD	1 年期金牌产品支持，适用于 DSX-8000-PRO-W （仅限美国和欧洲。欧洲订购：DSX-8000PROWINT/GD）。

DSX-8000-PRO	配置同 DSX-8000-PRO-W，不含 WiFi 适配器。

DSX-8000-MI-W
DSX-8000MI-W	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber 多模 OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个通用耦合器、(2) 个AxTalk 终端器、USB 视频检测探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 μm、TRC 便携包、WiFi 适配器、校准说明和入门指南。

DSX-8000MI-W/GLD	1 年期金牌产品支持，适用于 DSX-8000MI-W （仅限美国和欧洲。欧洲订购：DSX-8000MIWINT/GLD）。

DSX-8000MI	配置同 DSX-8000MI-W，不含 WiFi 适配器。

DSX-8000 附加工具包
DSX-8000-ADD	(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南

DSX-8000-ADD-R	1 个 Versiv 远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南。

DSX-8-CFP-Q-ADD/R	1 个 Versiv 远端单元、(2) 个 DSX-8000 电缆认证分析仪模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南。

DSX-8000-OFP-Q-ADD	(2) 个 DSX-8000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、2 根 SC/LC 多模接入光纤 — 50 μm、2 根 SC/LC 单模接入光纤 — 9 μm、 (2) OTDR 悬挂带和磁铁、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南。

DSX-5000	1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、校准说明和入门指南。

DSX-5000 120/GLD	1 年期金牌产品支持，适用于 DSX-5000（仅限美国和欧洲。欧洲订购：DSX-5000 INTL/GLD）。

DSX-5000Qi	1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、大号便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 携带包、校准说明和入门指南。

DSX-5000Qi 120/GLD	1 年期金牌产品支持，适用于 DSX-5000Qi （仅限美国和欧洲。欧洲订购：DSX-5000QiINTL/GLD）参见照片

DSX-5000Oi	1 套 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、硬质便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模发射电缆—50 μm、2 根 SC/LC 单模发射电缆 — 9 μm、USB 光纤检查视频探头及 4 个探尖、LC/LC Simplex 适配器、校准说明和操作手册入门指南。请参见图片

DSX-5000QOi	1 套 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、硬质便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模发射电缆 — 50 μm、2 根 SC/LC 单模发射电缆 — 9 μm、USB 光纤检查视频探头及 4 个探尖、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 μm、SC/SC SM TRC 工具包、TRC 便携包、校准说明和操作手册入门指南。

DSX-5000QOi120/GLD	DSX-5000QOi 提供 1 年金牌支持服务（仅限美国、欧洲和日本地区。欧洲订购：DSX-5000QOiINTLGLD，日本订购：DSX-5000QOi AP/GLD）。

DSX-5000Mi	1 套 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer? 模块、(2) 个 CertiFiber 多模 MM OLTS 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、大号便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个通用耦合器、(2) 个AxTalk 端接器、USB 视频检测探头及 4 个探尖、(2) 个 Quick Clean 清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 μm、TRC 便携包、校准说明和操作手册入门指南。

DSX-5000Mi 120/GLD	DSX-5000Mi 提供 1 年金牌支持服务（仅限美国、欧洲和日本地区。欧洲订购：DSX-5000MiINTL/GLD，日本订购：DSX-5000Mi AP/GLD）。

DSX-5000-PRO	Versiv Professional 工具包包括 DSX CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件。单击此处了解所有物品的详细清单。

	参见照片：
	DSX CableAnalyze
	CertiFiber Pro OLTS
	OptiFiber Pro OTDR
	光纤检查与清洁
	配件



DSX-5000-PRO/GLD	DSX-5000-PRO 享有 1 年金牌支持保修服务（仅限美国、欧洲和日本。欧洲订购 DSX-5000PROINTLGLD，日本订购：DSX-5000-PROAP/GLD).
DSX-5000 附加工具包
DSX-ADD	(2) 个 DSX-5000 CableAnalyzer 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、校准说明和入门指南

DSX-ADD-R	1 个 Versiv 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、校准说明和入门指南

DSX-CFP-Q-ADD-R	1 个 Versiv 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、CAT 6A/ EA 级永久链路适配器套装、CAT 6A/ EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2)个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南

DSX-OFP-Q-ADD	(2) 个 DSX-5000 电缆认证分析仪模块、OptiFiber Quad OTDR 模块、CAT 6A/ EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 μm、2 根 SC/LC 单模接入光纤 — 9 μm、 (2) OTDR 悬挂工具包、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南参见照片

配件
型号/名称	说明
DSX-8000 附件

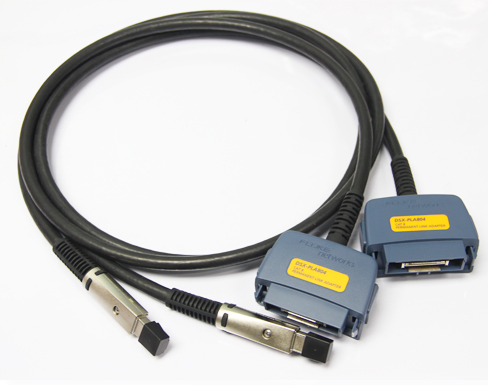

DSX-PLA804S	DSX-8000 Cat 8/I 级永久链路测试适配器套装
DSX-CHA804S	DSX-8000 Cat 8/I 级通道测试适配器套装
DSX-5000 附件
DSX-PLA001	DSX 通用永久链路适配器

DSX-PLA004S	DSX CAT 6A/ EA 永久链路测试适配器套装

DSX-PLA011S	DSX TERA CAT 7A/ FA 永久链路测试适配器套装

DSX-CHA004S	DSX CAT 6A/ EA 通道测试适配器套装

DSX-CHA011S	DSX TERA Cat 7A/ FA 通道测试适配器套装

DSX-TERA-KIT	DSX TERA CAT 7A/ FA 永久链路和通道测试适配器套包
DSX-CHA012S	DSX GG45 级别 FA 通道适配器套装

DSX CableAnalyzers 的附件
DSX-COAX	DSX 同轴电缆适配器套装

DSX-CHA021S	DSX M12 4 位适配器套装

VERSIV-ADP-WIFI	Versiv 主机 Wi-Fi 适配器（在以下国家供应）

VERSIV-TSET	Versiv 耳机

VERSIV-电池	Versiv 电池

VERSIV-STRP肩带	Versiv 吊挂带套包

VERSIV-STND	Versiv 演示支架

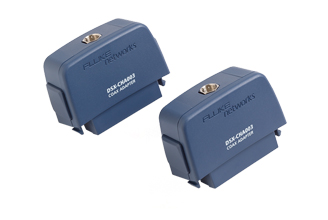

DSX-CHA003	DSX 同轴电缆适配器

DSX-PC5ES	5e 类别跳接线的 DSX 跳接线测试适配器套装参

DSX-PC6S	6 类别跳接线的 DSX 跳接线测试适配器套装参

DSX-PC6AS	6A 类别跳接线的 DSX 跳接线测试适配器套装
DSX-5000 模块	1 个 GHZ DSX 备用模块
VERSIV-M	Versiv 主单元备用部件
VERSIV-RU	Versiv 远端单元备用部件
VERSIV-CASE3	VERSIV 硬片面包装盒参见照片

VERSIV-LG-CASE	Versiv 大便携箱参见照片

VERSIV-SM-箱	Versiv 小便携箱。请参见图片

VERSIV-BACKPK-STRP	Versiv 大便携箱背带参见照片

DSX-REFMOD	DSX SET-REF 参考模块
PWR-SPLY-30W	30W 电源，15V，2A 带 US 适配器。
PWR-SPLY-ADP	EU、AU、UK 适配器，30W 电源。
个性化模块
DSP-PM19B	SYSTIMAX? VisiPatch? 360（T568B）个性化模块
DSP-PM19A	SYSTIMAX? VisiPatch? 360（T568A）个性化模块
DSP-PM17B	TYCO/AMP 610XC 连接器（T568B）个性化模块
DSP-PM17A	TYCO/AMP 610XC 连接器（T568A）个性化模块
DSP-PM16B	LEVITON 110（T568B）个性化模块
DSP-PM16A	LEVITON 110（T568A）个性化模块
DSP-PM15B	TE/ADC/KRONE 高频带 (T568B) 个性化模块
DSP-PM15A	TE/ADC/KRONE 高频带 (T568A) 个性化模块
DSP-PM14B	TE/ADC/KRONE ULTIM8 (T568B) 个性化模块
DSP-PM14A	TE/ADC/KRONE ULTIM8 (T568A) 个性化模块
DSP-PM13B	SIEMON S210（T568B）个性化模块
DSP-PM13A	SIEMON S210（T568A）个性化模块
DSP-PM12B	PANDUIT GIGAPUNCH（T568B）个性化模块
DSP-PM11B	BELDEN GigaBIX (T568B) 个性化模块
DSP-PM11A	BELDEN GigaBIX (T568A) 个性化模块
DSP-PM10B	SYSTIMAX? 110（T568B）个性化模块
DSP-PM10A	SYSTIMAX? 110（T568A）个性化模块
