Tektronix THS3014 手持式示波器

测量和分析

21 种自动测量

波形数学运算和FFT 频谱分析

电压、时间、频率和功率光标测量

应用功能

TrendPlot 记录测量数据

波形通过/不通过极限测试

100 屏自动显示屏记录器

易用性

6 英寸（153 毫米）明亮的彩色显示器

支持USB 设备端口和主控端口

电池可连续工作7 小时

应用

嵌入式模拟和数字设计

电源设备、电源电子和电源设计

汽车和航空设计及维护

工业设备设计和安装

现场测试和服务

特性和优点

关键性能指标

100 MHz 或200 MHz 带宽型号

高达5GS/s 的最大采样率，200 ps 分辨率

4 条完全隔离的浮动通道

600 VRMS CAT III、1000 VRMS CAT II 等级输入（BNC 到接地）

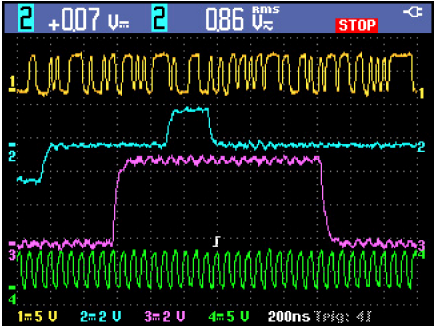

4 条隔离输入通道，简便地处理任何类型的混合信号输入。

隔离通道技术支持1000 VRMS 的最大浮动电压。

便于携带，处理挑战性环境

THS3000 系列手持示波器重量轻，拥有4 条隔离通道，电池可连续工作长达7 小时，能够安全地在平台或在现场进行浮动

测量或差分测量。现在，泰克提供的优异性能可以安全经济地处理各种棘手环境，不负众望。

准确地测量信号

THS3000 系列手持示波器具有高达200 MHz 的带宽、4 条通道和最高5GS/s 的最大采样率，在这样一台便携式仪器中提供

如此高的带宽和采样率，没有任何其它示波器能够望其项背。THS3000 系列手持示波器每条通道提供了10000 点的记录

长度，能够以更高的采样率捕获更多的信号信息，清楚地查看信号细节。对必须测量在长时间内变化的低速信号的应

用，THS3000 系列提供了滚动模式，把记录长度扩展到30000点信号信息。

安全地进行浮动测量和差分测量

在电源电子、电源半导体和其他电子应用领域进行准确安全的测量，在信号参考浮动或没有参考接地时可能极具挑战

性。如果信号覆盖从低压到高压(kV) 范围，或必须使用可能产生地面环路的探测技术，问题就变得非常复杂。

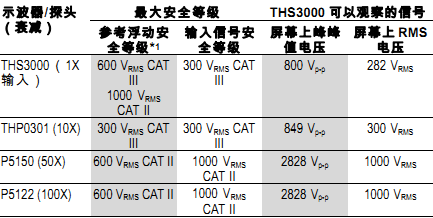

输入信号和浮动电压最大安全等级。

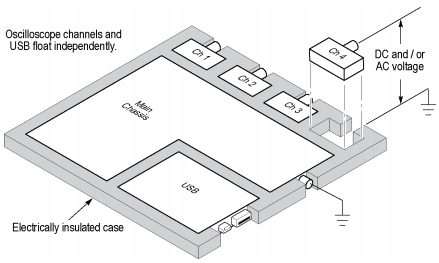

为实现浮动测量，THS3000 系列手持式示波器在结构上不同于其它大多数示波器。其所有输入通道都与主机箱隔离，通道之间也相互隔离。此外，电源适配器和USB 接口完全隔离，确保安全测量，消除无意中接地或意外短路的风险。在配置适当的探头时，可以确保迅速、安全、准确地进行测量。

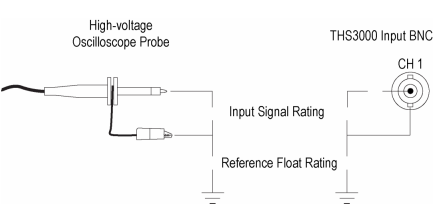

选择适当的探头

*1 无源探头参考引线没有衰减，因此任何工作电压或过压瞬态信号都会直接传送到示波器参考点上。因此，无源探头参考浮动等级永远不会超过示波器参考浮动等级。

快速分析被测器件

THS3000 手持式示波器系列带有多种分析工具，帮助您验证被测器件运行情况，迅速识别问题。运用波形数学运算，可

以添加、减、乘任何信号，考察瞬态功率或观察增益。可使用垂直光标和水平光标观察波形上的特定点，准确地测量电

压、电流、时间或频率。通过21 种自动测量功能，您可以迅速准确地进行常见测量。内置快速傅立叶变换(FFT) 功能可以

观察信号频谱，揭示信号干扰、串扰或开关噪声。

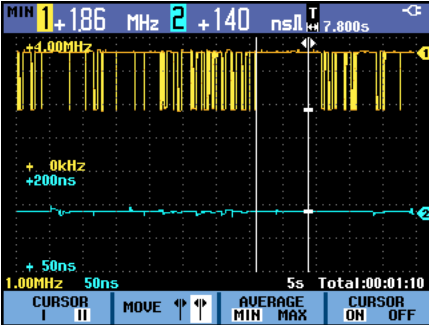

使用TrendPlot查找间歇性问题

间歇性问题可能是由定时误差、温度变化、环境影响引起的，也可能是由连线或连接器中断而引起的。TrendPlot功能绘制测量期间的最小值和最大值，帮助您找到这些问题。您可以选择最多4 个测量，绘制任意或全部四个输入的电压、电流、频率、时间和相位的任意组合，所有这些数据都带有时间捕获信息。

自动捕获和记录100 个显示屏的数据

捕获随机信号或变化信号通常会非常困难。THS3000 系列可以连续捕获100 个显示屏，大大简化了任何类型的波形数据记录工作。每个捕获的屏幕都包括多条通道和数学运算波形，每个波形都有自己的时间标记。通过选择限定触发条件，还可以把数据捕获订制到特定事件。可以自动重播所有捕获的屏幕或选择的屏幕，迅速简便地播放数据。

使用测量光标或目视分析测量数据和记录。

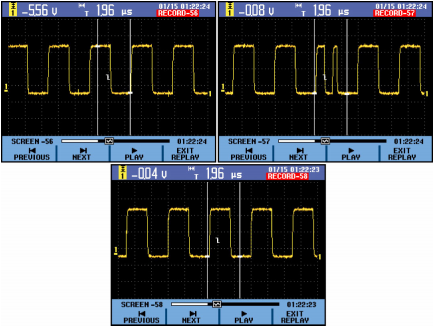

THS3000 系列示波器，迅速简便地播放捕获的数据。

波形极限测试

THS3000 系列可以自动监测信号，判断输入波形是否位于预先定义的界限范围内，输出测试通过或失败结果。用户可以

选择测试一条或所有输入通道，自动记录测试通过或失败数据。可以使用重放模式简便地复核数据，也可以把数据存

储到外部USB 存储设备中。

完整的电源测量解决方案

为在马达驱动器、电源转换器/逆电器和电源半导体器件上执行电源测量，THS3000 系列配备了相应的工具，处理最常见的

测量。对基本调试，可以结合使用隔离的输入通道与各种电压探头和电流探头。每条输入通道可以配置成与探头类型和衰减相匹配，确保正确的测量和光标读数。四条通道可以简便测量三相电，或同时捕获数字控制信号和电源信号。

电源转换电子器件测量通常要求拥有更高电压等级的探头。泰克提供了一种无源探头，带有专为进行浮动测量设计的绝缘系统。标配THP0301-X 可以测量高达849 Vp-p (300 VRMS) 的电源。选配P5122 探头在THS3000 系列结合使用时，适合在

II 类环境中测量1000 VRMS 器件，相对于接地的最大浮动电压可以高达600 VRMS 。

专业设计，让您的工作更轻松

直观操作

THS3000 手持式示波器系列拥有前面板布局及直观的用户界面，仪器使用简便，缩短了学习时间，提高了效率。对第一

次设置或经常改变连接点的情况，THS3000 系列提供了单键自动设置和自动量程功能，可以自动设置触发系统，调节垂直和/或水平示波器设置。

简便易用

明亮的彩色显示器可以简便地观察正在测量的信号。每个波形都带有颜色编码，对应输入探头连接器、前面板选择装置

按钮及两端带颜色的各只探头的颜色。通过在设置过程中实现颜色匹配，可以保证用户能够简便地识别波形。

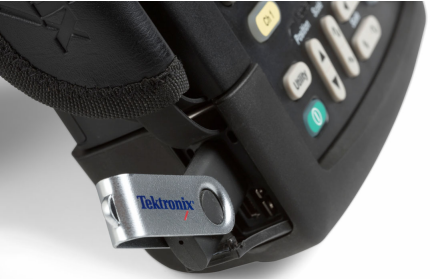

标配USB 端口，方便数据存储、数据传送和仪器控制。

为帮助用户完成设置，它以11 种用户可以选择的语言提供了用户信息，包括英语、法语、德语、西班牙语、葡萄牙语、

意大利语、日语、简体中文、繁体中文、韩语和俄语。

灵活地传送数据

THS3000 系列示波器在侧面板上标配一个USB 主控端口和一个USB 迷你端口，可以迅速简便地把仪器设置、屏幕图和波形数据保存到U 盘上，或把数据直接传送到PC 上。THS3000系列标配泰克OpenChoice? 桌面软件，可以把新的THS3000 系列示波器集成到现有的测量系统中，利用数据采集、测量分析和文件管理扩展功能。

用途广泛，便于携带，在您需要的地方工作THS3000 手持式示波器系列电池可连续工作7 个小时，重仅4.8磅（2.2 公斤），提供了最优异的便携能力。现在，实验室中测量的数据可以方便地与现场测量的数据关联起来，这一切都在一台仪器上完成。THS3000 系列满足IP41 等级标配，坚固耐用，可以从实验室带到工业环境和现场环境中。选配的旅行工具箱带有硬面手提箱和实用附件，可以安全方便地在路上携带THS3000 系列。从实验室到现场，THS3000 手持式示波器系列为您提供了一台多功能高性能仪器，可以用于各种工作环境。

您可以依赖的性能

除行业领先的服务和支持外，每台THS3000 系列示波器都标配三年保修，并带有可溯源校准标配证明。
