什么是福禄克DSX-5000通道测试和永久链路测试方法?

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2015-09-10 12:05:00

什么是福禄克DSX-5000通道测试和永久链路测试?通常我们再测试过程中提到用什么测试标准,现在工程中大部分使用的是通道测试,也就是用跳线加通道然后选择对应的Channel标准,一般不用永久链路的原因是因为永久链路损耗,购买就太贵了。所以选择经济的跳线形势。除去这些因素,我们来看看他们到底有什么区别?我们如何选择争取的DSX-5000测试模式。

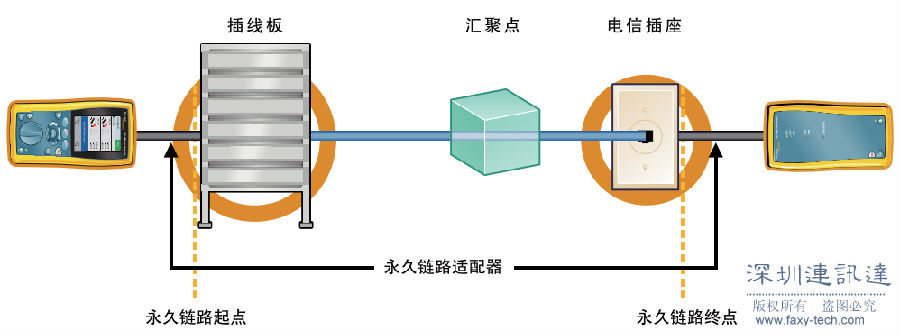

第一:永久链路测试方法。


为了获得有意义的测试结果,有必要福禄克DSX-5000选择适当的链路模型。“永久链路”的性能定义为:一条通过了测试的永久链路在添加了合格的跳线之后,所构成的“信道”其性能将自动满足标准规定的参数要求。“合格”的跳线是指按照跳线标准已通过了测试的跳线。



建议DSX-5000使用永久链路的测试模型和测试标准进行新安装电缆链路的认证。在永久链路的生命周期中,用户跳线和设备跳线可能会多次更换,而永久链路(及质量)是不变的。



永久链路测试模型要求“测试跳线”对于测量过程是完全透明的。在实际操作中,这意味着参数测量时,测试工具必须更加复杂,以便消除测试跳线的影响。



然而,实际的情况却是,永久链路模型包含了“末端连接”的特性  –  也就是说包含了测试适配器末端的8针插头(RJ45)和链路末端的插座的参数。对于近端串扰(NEXT)和回波损耗等重要参数,“插头-插座”的不同组合会带来各种不稳定的测试结果。为了正确评估链路末端的插座(在TO或配线架中)以及这些插座中线对终端的性能,永久链路测试适配器末端的插头应该是标准的测试插头,它对所有频率测试参数能够在所允许的窄带公差范围内提供元器件参数的“中心”性能,稳定且基本不偏离此中心。这就要求所有这些测试插头之间的差别不会很大,最重要的是:能够提供可重复的稳定测试结果。

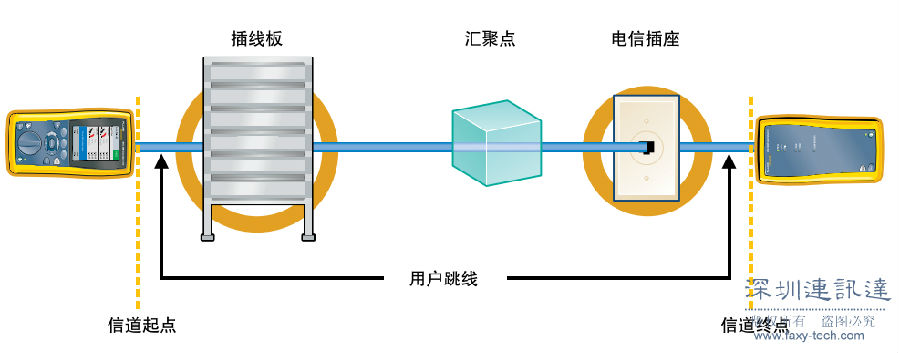

第二:通道测试方法。


在帮助恢复服务或在应用支持活动中需要检测电缆时, 通常要进行通道(信道)测量, 而在一项新的安装结束时通常不进行道(信道)测试( 因为此时每条链路的跳线大多都还没安装)。正确的信道测量必须扣除测试仪的信道适配器(DSX-PC5ESDSX-PC6S)与跳线连接(水晶头)的匹配影响。
