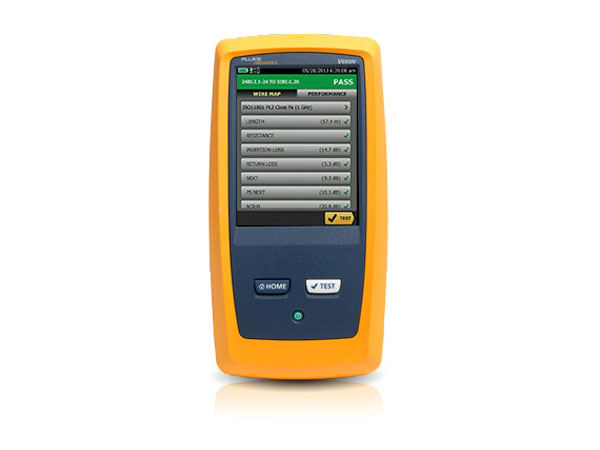

福禄克Fluke DSX-5000QOI|DSX-5000NTB电缆认证分析仪网线光纤测试仪

福禄克FLuke DSX-5000 Cable Aanalyzer作为DTX系列新品震撼上市，无论您是线缆厂，集成商，运营商，教育行业，电力行业，政府，大型企业等单位，都可以用Fluke DSX5000确保您网线和光缆的质量。

福禄克 DSX-5000铜缆测试解决方案可测试和认证高达 10 Gb 以太网部署的双绞线，并可处理所有 Cat 5e、6、6A 或 Class FA 布线问题。认证线缆是从系统设计开始到系统验收结束整个过程的组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度－测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。

作为 Versiv 布线认证产品系列的一员，DSX CableAnalyzer 可提供安全无误的认证。安装业务中会有许多团队参与其中、会采用不同的材料类型以及具有多种测试要求。赢利与否只有几个百分点的差别。DSX 可对铜缆布线进行认证，符合包括 Level V 准确性在内的所有标准，使作业更加容易管理，且能够提高系统验收速度。它并不是仅为专业技师和项目经理而设计。各种技能水平的人员均可用其来改善设置、操作、测试报告并同时管理多个项目。

型号/名称	说明
DSX-5000	1 套 Versiv 主机和远端、(2) 个 DSX-5000 线缆认证分析仪模块、套装 CAT 6A/EA 级永久链路适配器、套装 CAT 6A/EA 通道适配器、(2) 个耳机、(2) 个手拎带、(2) 条肩带、便携箱、USB 接口电缆、LinkWare 软件 CD、AxTalk 软件 CD、用户手册 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、校准说明和入门指南。
DSX-5000NTB	1 个 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber? Quad OTDR 模块、OneTouch AT 模块、套装 CAT 6A/EA 级永久链路适配器、套装 CAT 6A/EA 级通道适配器、(2) 个耳机、(2) 个手拎带、(2) 个肩带、硬质便携包、大便携包、USB 接口电缆、LinkWare 软件 CD、AxTalk 软件 CD、用户手册 CD、OneTouch AT 资源 DVD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模发射电缆—50 μm、2 个 SC/LC 单模发射电缆—9 μm、USB 光纤检查视频探头及 4 个探尖、TPAK 光纤吊挂工具包、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、WireView 电缆识别 #1 - #6、RJ45 跳线、外置定向天线及安装夹、SD 卡、USB SD 读卡器、USB 闪存驱动器、2 个 1000BASE-SX SFP 光纤收发器、校准说明和入门指南。注：带有 Wi-Fi 功能 (802.11) 的 OneTouch AT Network Assistant 模块是受监管的测试仪器，仅批准发货和销售到以下这些国家和地区。
DSX-5000Qi	1 个 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、套装 CAT 6A/EA 级永久链路适配器、套装 CAT 6A/EA 级通道适配器、(2) 个耳机、(2) 个手拎带、(2) 个肩带、大便携包、USB 接口电缆、LinkWare 软件 CD、AxTalk 软件 CD、用户手册 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、USB 视频检查探头及 4 个探尖、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 携带包、校准说明和入门指南。
DSX-5000Qi
DSX- 5000 QOI	1 个 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级渠道适配器套装、(2) 个耳机、(2) 个手带、(2) 个肩带、硬质便携包、USB 接口电缆、LinkWare 软件 CD、AxTalk 软件 CD、用户手册 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 个 SC/LC 多模发射电缆—50 μm、2 个 SC/LC 单模发射电缆—9 μm、USB 光纤检查视频探头及 4 个探尖、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 μm、SC/SC SM TRC 工具包、TRC 便携包、校准说明和操作手册入门指南。
DSX- 5000 qoi120 / GLD	1 个 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级渠道适配器套装、(2) 个耳机、(2) 个手带、(2) 个肩带、硬质便携包、USB 接口电缆、LinkWare 软件 CD、AxTalk 软件 CD、用户手册 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 个 SC/LC 多模发射电缆—50 μm、2 个 SC/LC 单模发射电缆—9 μm、USB 光纤检查视频探头及 4 个探尖、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 μm、SC/SC SM TRC 工具包、TRC 便携包、校准说明和操作手册入门指南提供 1 年金牌支持服务（仅在美国、欧洲和日本提供。欧洲订购：DSX-5000QOiINTLGLD，日本订购：DSX-5000QOi AP/GLD）。
DSX-5000MI	1 个 Versiv 主机和远端、(2) 个 DSX-5000 CableAnalyzer? 模块、(2) 个 CertiFiber 多模 MM OLTS 模块、套装 CAT 6A/ EA 级永久链路适配器、套装 CAT 6A/ EA 级通道适配器、(2) 个耳机、(2) 个手拎带、(2) 个肩带。
DSX-ADD-R	1 个 Versiv 远端、(2) 个 DSX-5000 CableAnalyzer 模块、套装 CAT 6A/EA 级永久链路适配器、套装 CAT 6A/EA 级通道适配器、(2) 个耳机、(2) 个手拎带、(2) 个肩带、便携包、AxTalk 软件 CD、用户手册 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、校准说明和入门指南
DSX-CFP-Q-ADD-R	1 个 Versiv 远端、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、套装 CAT 6A/ EA 级永久链路适配器、套装 CAT 6A/ EA 级通道适配器、(2) 个耳机、(2) 个手拎带、(2) 个肩带、大便携包、AxTalk 软件 CD、用户手册 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2)个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南
DSX-OFP-Q-ADD	2) 个 DSX-5000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、套装 CAT 6A/ EA 级永久链路适配器、套装 CAT 6A/EA 级通道适配器、(2) 个耳机、大便携包、AxTalk 软件 CD、用户手册 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、SC/SC Simplex 适配器、2 根 SC/LC 多模发射电缆—50 μm、2 根 SC/LC 单模发射电缆—9 μm、TPAK 光纤悬挂工具包、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南
DSX-ADD	(2) 个 DSX-5000 CableAnalyzer 模块、套装 CAT 6A/EA 级永久链路适配器、套装 CAT 6A/EA 级通道适配器、(2) 个耳机、(2) 个手拎带、(2) 个肩带、便携包、AxTalk 软件 CD、用户手册 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、校准说明和入门指南
DSX-PLA004S	DSX CAT 6A/ EA 永久链路测试适配器套装
DSX-PLA011S	DSX TERA CAT 7A/ FA 永久链路测试适配器套装
DSX-CHA004S	DSX CAT 6A/ EA 通道测试适配器套装
DSX-CHA011S	DSX TERA Cat 7A/ FA 通道测试适配器套装
DSX-TERA-KIT	DSX TERA CAT 7A/ FA 永久链路和通道测试适配器套包
DSX-PC5ES	5e 类别跳接线的 DSX 跳接线测试适配器套装
DSX-PC6AS	DSX接插线测试适配器设置类别6接线
DSX-PC6S	6 类别跳接线的 DSX 跳接线测试适配器套装
DSX-REFMOD	Versiv校准模块
DSX-5000 模块	1 个 GHZ DSX 备用模块
VERSIV-BACKPK-STRP	背包带子Versiv大案例
VERSIV-BATTERY	Versiv电池
VERSIV-RU	Versiv 远端单元备用部件
VERSIV-M	Versiv 主单元备用部件

软件下载：

Fluke DSX-5000数据软件下载：Linkware 9.0.zip

用户手册：

Fluke DSX-5000产品手册：Fluke DSX-5000用户操作手册.pdf
Fluke DSX-5000操作图文版：福禄克DSX-5000操作步骤.pdf
Fluke DSX-5000产品彩页：Fluke DSX-5000 产品彩页.pdf
Fluke Versiv 系列产品手册：Versiv产品介绍手册.pdf

应用文章：

为什么Fluke DSX-5000需要年度校准：应用说明：为什么校准电缆认证设备？.pdf
如何辨别铜包铝线材？应用说明：铜包铝_CCA_电缆.pdf

白皮书：

直流电阻不平衡测试: 白皮书：直流电阻不平衡测试.pdf
更加高效的测试布线工程：白皮书：如何在新市场创造利润.pdf
国家工业综合布线认证：白皮书：国家工业综合布线认证.PDF

白皮书：

软件固件更新：培训视频

Fluke DSX-5000 CableAnalyzer 网线测试仪可提高铜缆认证测试的速度，Cat 6A 和 FA 类测试速度无可比拟，且符合最严苛的 IEC 草案 V 级精度标准。ProjX 管理系统有助于确保在第一次操作时就能正确完成项目设置，并且有助于跟踪从项目设置到系统验收过程的进度。Versiv 平台支持光纤测试（OLTS 和 OTDR模块），以及 Wi-Fi 分析和以太网故障排除。该平台易于升级以支持未来标准。使用 Taptive 用户界面能更快速地进行故障排除，该界面可以图形方式显示故障源，包括串扰、回波损耗和屏蔽故障的准确位置。分析测试结果使用 LinkWare? 管理软件来创建专业的测试报告。

Fluke Networks 的 DSX-5000 CableAnalyzer 已通过 Intertek (ETL) 认证，该认证是根据 IEC-61935-1 标准的 IV 级精度和草案 V 级精度规定以及 ANSI/TIA-1152 标准的 IIIe 级规定进行的。

加速铜认证过程的每一步

+ Versiv 模块化设计支持认证,铜纤维损失,OTDR测试和wi - fi技术分析

+ 无与伦比的速度猫6、类FA和所有当前的标准

+ ProjX 系统管理工作要求和进步从设置到系统验收,确保正确完成所有测试

+ Taptive 用户界面简化了设置,并消除错误

+ 分析测试结果和创建专业的测试报告使用LinkWare 管理软件

+ 以图形方式显示故障的来源包括串扰、回波损耗和盾牌更快的故障排除故障

+ ETL认证IEC水平V -最严格的精度要求

+ 支持全球电缆供应商

+ 建在外星串扰测试能力

+ 兼容Linkware 生活。

Linkware生活能够轻松地跟踪工作进展,得到实时访问测试结果来快速解决问题,且容易转移和巩固测试仪的测试结果Linkware 电缆测试管理件。

Fluke DSX-5000网线测试仪独特功能

+ 与过去使用的电缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业

+ ProjX 管理系统使从初始设置到系统验收整个过程的工作变得简便易行。确保所有测试每次均能一次性正确完成

+ Taptive 用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析并轻松地进行设置和操作

+ LinkWare 管理软件可提供一流的测试结果分析并提交专业的测试报告

+ DSX 通过简单易用的专用诊断工具，减少了修复布线故障所需的时间

Fluke DSX-5000网线测试仪标准

+符合推荐的 ISO（IEC WG9 标准 IEC61935-1）Level V 达到 1000 MHz 的准确性要求

+支持以太网供电 (PoE) 所需的全套电阻不平衡标准 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA-568-C.2

+下一代平衡电缆草案 – IEEE 802.3、TIA TR42.7

Fluke DSX-5000网线测试仪性能

+十秒钟的 Cat 6A 测试时间使其成为最快的认证速度

+以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除

+以全图形的方式管理最多 12,000 个测试结果

+电容触摸屏让您能够通过选择线缆类型、标准和测试参数更快地设置测试仪

+LinkWare 管理软件上报告了 10 亿个链路

Fluke DSX-5000网线测试仪 ProjX 管理系统

Versiv 的 ProjX? 系统可管理从设置到系统验收过程的全部项目，确保正确完成所有的测试。输入项目作业的测试详情后，ProjX 会将其储存在一个用整个团队容易理解的名称命名的项目文件中。更改模块或作业时，无需重新输入详情。通过利用 U 盘或电子邮件分享项目文件，以支持执行相同作业的多个测试仪。易用且高效。


设置或查看测试限制，并测试属性。		项目菜单屏幕显示每项作业完成的百分比。		“项目特定”屏幕显示最新项目详情。

Fluke DSX-5000网线测试仪 Taptive 用户界面

现在，您可以像使用智能手机那样轻松地测试多种类型的介质。只需选择您正在进行的作业，大显示屏就会确认需要执行的测试。Taptive 有助于您更快速、方便地进入整个布线基础设施。

Taptive 用户界面简化了设置步骤，
消除错误并加速故障排除过程。

Fluke DSX-5000网线测试仪 LinkWare 管理软件

项目经理有全面的工作流程监控和测试结果整合功能。LinkWare 将数据收集到便于客户理解的单一报告中，突出展现链路质量和安装工艺水平。LinkWare Stats 提供将测试结果转化为图形的自动统计报告，直观展示性能。该报告能以一种紧凑的、图形化的格式汇总完整的布线和光纤基础设施测试数据，以便能轻松地查看余量和定位异常点。


将不同测试仪的测试结果集中到一个统一报告中。		LinkWare Stats 可汇总所有项目数据

Fluke DSX-5000网线测试仪 LinkWare Live 测试结果管理服务

LinkWare Live 是 Fluke Networks 为布线专业人员管理多个项目而提供的测试结果管理服务，可快速、方便而经济地提供无与伦比的项目可视性和随时随地掌控项目的卓越性能。

LinkWare Live 提供方便阅读的仪表盘，可显示项目的整体状态和项目活动，确保项目能够按时完成。它能直接上传并整和多个测试仪的测试结果，让您无障碍地管理数据。您可使用浏览器快速、实时验证项目和测试结果，避免因测试错误或测试结果丢失而需要在将来返工。使用任何智能设备上的浏览器来验证和检查项目或测试结果。 LinkWare? Cable Test Management Software 还能连接 LinkWare Live 服务，让您能够将测试结果下载到 LinkWare Cable Test Management Software 以通用格式生成专业报告。

DSX5000-ipad Fluke DSX-5000 iphone查看报告
