降低测试复杂性、简化工作流程和直观的用户界面让电池测试变得简单。

• 作为理想的测试工具，它能实现对用于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试

• 直观的用户界面、紧凑的设计和坚固的结构是取得性能良好、测试结果和可靠性的保障

• 拥有广泛的电池测试功能，包括直流电压和内阻的同步采集，连接片电阻测试以及使用集成了红外测温系统的互动式手柄对温度进行同步测量。

• 专门用于测量所有类型的后备电池。

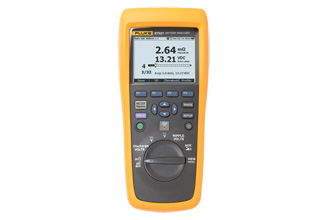

Fluke BT510 主要特点：

• 电池电压 – 在内阻测试过程中，Fluke 电池分析仪还可以测量受测电池的电压。

• 放电电压 – 在放电测试期间，放电模式让用户可以用自定义的时间间隔测量各电池的放电电压数值。用户可以计算蓄电池电压跌落至终止电压时所需要的时间，并通过这一时间计算电池的容量损失。

• 纹波电压测试 – 测量直流充电电路和逆变电路中不需要的整流电压的残余交流成分。让用户能够测试直流电路中的交流成分，并找出电池性能恶化的根本原因。

• 数字万用表模式和序列测试模式 – 数字万用表模式用于快速测试或故障排查。在该模式下，您可以按电池的测试顺序保存和读取读数，每个读数都有相应的时间戳。序列测量模式适用于多个后备电力系统和电池组的维护测量工作。任务开始之前，用户可以为该任务配置一个档案用于管理数据和生成报告

• 阈值和警告 – 用户可以配置最多 10 组阈值，并在每次测量完成之后收到通过/警告/失败提示。

• 电池间的连接片电阻测试和数据管理 – 测量一组电池之间的连接片电阻。测量完成后，Fluke 电池管理软件版本 1.0.69 可以报告电池组连接片电阻，并记录相关数据随历史时间的变化情况。

• 自动保持 – 开启自动保存功能时，如果一个测量读数保持稳定 1 秒钟，则捕捉该读数。然后，在开始新的测量时将释放读数。

• 自动测量保存 – 开启自动测量保存时，捕捉一个自动测量保持读数后将自动保存该测量读数到内部存储器中

• Fluke 电池管理软件 – 轻松将数据从本产品导入到 PC。测量数据和电池档案信息通过管理软件进行存储和归档，并可用于对比和趋势分析。可使用所有测量数据、电池档案和分析信息轻松地生成报告

• 全面记录 - 所有测量值在测试过程中自动捕捉，并可以在仪器上查看后再下载随时进行分析。

• 优化的用户界面 – 快速的引导式设置确保您每次捕捉的是正确数据

• 电池使用寿命 - 7.4 V 3000 mAh 锂离子电池可连续运行超过 8 小时。

• USB 端口 – 使数据可快速下载到随附的数据分析与报告管理应用软件。

• 行业安全等级 – CAT III 600 V, 1000 V dc max符合所有蓄电池供电电源设备的安全测量条件。

Fluke BT520 主要特点：(用于测量放置于电池机架或空间狭小的蓄电池）

• 除上述之外还包括

• BTL20 交互式测试手柄，配有长短探头和加长杆，并整合了提供可视和音频反馈的内置 LCD 显示屏和扬声器

• 携带软包（大号）

Fluke BT521 主要特点：（特别适用于需要同步精确测量温度的用户）

• 除上述以外¹还包括

• BTL21 智能交互式测试手柄，配有长短探头和加长杆，并整合了提供可视和音频反馈的内置 LCD 显示屏和扬声器，以及每次测试时对电池负极进行温度测量的集成式红外温度传感器

• 无线功能适用于 Fluke 电池分析移动应用 (Fluke BA Mobile)²

• 查看电池分析仪中的曲线图及相关测试结果。

• 通过电子邮件发送曲线图和测试结果，采用 (.csv) 数据格式

¹Fluke BT-521 不随附 BTL20
² 目前并不兼容于 Fluke Connect? 应用

电压和电阻阈值

利用 Fluke 电池分析仪，您可以快速而轻松地定义测量的上下阈值或容限范围。在测试过程中，将测量值与预定义的阈值自动进行比较，每次测量后生成“通过、“失败或“警告指示。可以存储 10 组阈值，并且阈值指示的确定取决于以下条件：

Fluke 电池管理软件

Fluke 电池管理软件让您可以快速而轻松地将数据从蓄电池分析仪导入 PC。测量数据和电池档案信息通过管理软件进行存储和归档，并可用于对比结果、电导之间切换结果以及进行趋势分析。可使用所有测量数据、电池档案和分析信息轻松地生成报告。

• 快速查看保存的读数

• 档案管理

• 提供电池组柱状图，并由最终用户定义阈值

• 电池的历史趋势数据

• 多轮放电电压

• 快速生成报告

• 升级 Fluke 蓄电池分析仪固件

• 在电导和电阻数值之间切换结果

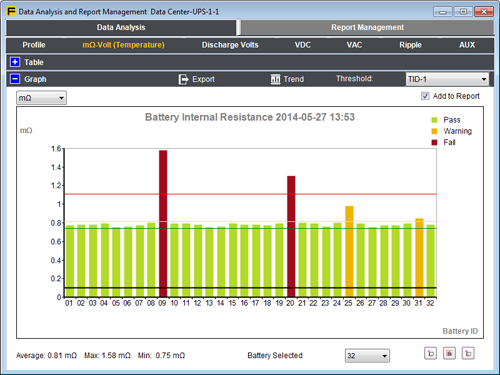

提供电池组柱状图，并由用户定义阈值

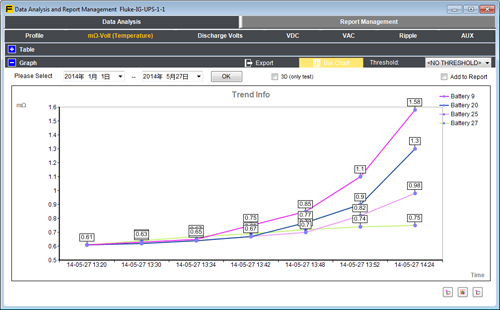

电池的历史趋势数据

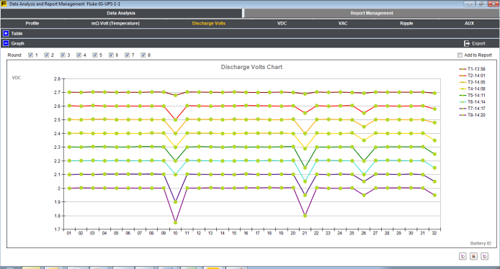

多轮放电电压

Fluke 电池分析移动应用

BT521 还可通过专用的 Fluke 蓄电池分析移动应用对测量数据进行传输，它提供无线通信用于数据下载和远程显示，（注：Fluke BT521 目前并不与 Fluke Connect 兼容）。利用 Fluke 蓄电池分析移动应用，您可以：

• 浏览档案

• 查看序列测试数据

• 通过电子邮件发送序列测试数据

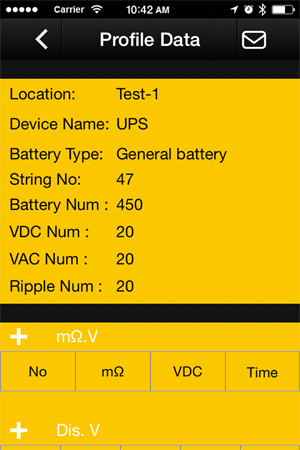

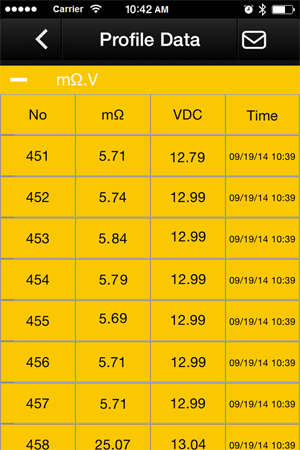

查看测量档案                                   查看并通过电子邮件发送测量数据

福禄“课”开讲蓄电池分析仪常见问题解答

1、为什么蓄电池测试需要CATIII 600V的安全等级？
电网中可能存在高达8000V的瞬时高压冲击（受闪电、电容柜投切等原因影响）。由于蓄电池组通过UPS或直流屏等电源系统与电网相连，蓄电池测试仪器必须能够在极端情况下保护测试人员的安全。虽然单节电池的电压较低，但整组电池的电压或电池浮地电压可能高达近千伏，蓄电池测试仪器必须保证在仪表任意部分意外接触高压的情况下（例如同时接触电池极柱和已接地的电池架），人身安全得到保障。

2、测试电池内阻有什么用？
绝大多数的蓄电池失效模式都伴随电池内阻上升的现象，测试人员可以通过内阻上升的趋势来判断电池的劣化程度。通常来说，30%以上的内阻上升意味着电池容量的下降。用户可以在Fluke蓄电池分析仪中设置比较的基准值和报警的百分比。用户可以联系电池制造商咨询电池内阻的基准值，或将初次安装时的内阻值作为基线。

3、为什么说仅仅测试浮充电压是不够的？
浮充电压能够反映充电器是否正常工作而不能反映电池的健康状况。当电池容量下降时，浮充电压可能仍然保持虚高。然而，过低的浮充电压可能意味着蓄电池存在短路的情况。某节电池上过高的浮充电压可能是由
于充电器需要补偿电池组中某些浮充电压过低的电池，从而保证整组电压达到设定值。

4、Fluke蓄电池分析仪每次测出的内阻会不会都不一样？
Fluke蓄电池分析仪的优异设计能够保证每次内阻测试的重复性都在设计精度范围内，精巧的表针内圈弹簧能够有效消除接触阻抗的影响，而四线制设计能够消除线阻的干扰。为了达到最可靠的读数，请在测试时按照用户手册的要求接触电池极柱而非螺帽，并定期使用随机的校零板进行校零。

5、Fluke蓄电池分析仪测试内阻时需要对电池断电么？
不需要，Fluke500系列具有优异的抗纹波干扰能力，完全可以在电池浮充状态下完成各项测试。

6、为什么需要测试蓄电池的负极柱温度和纹波？
温度失控是造成蓄电池寿命缩短的重要原因之一，而过高的交流纹波或电池间连接不良都可能造成电池内部温度升高。
