福禄克MPO预端接光纤光缆测试解决方案

1.1 MPO光纤介绍

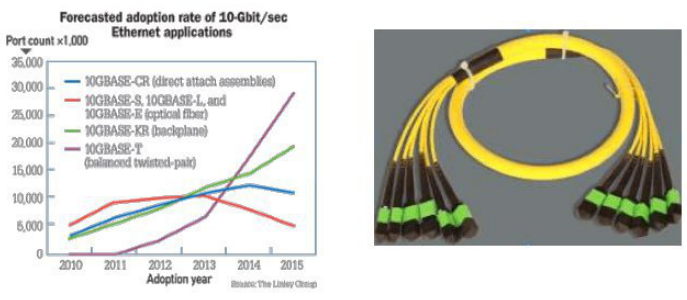

MPO（ Multifiber Push-On connector），即多光纤插拔式连接器。由于存储网增长, 虚拟化应用、新的结构方式等市场因素驱动，使得MPO 在数据中心出现了强势增长。40Gbps应用+多模平行光纤逐渐成为MPO市场的主流。

1.2 MPO 常用测试标准

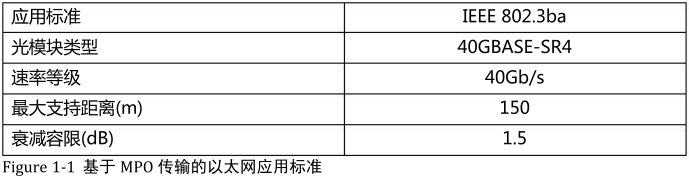

MPO 主要用于40G/100G 应用，常见的标准见下图：

1.3 传统测试方法

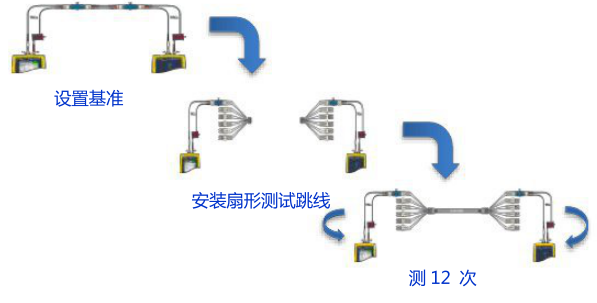

使用传统的工具，对MPO 进行测试，大致情况是这样的：先设置参考值，然后借助扇形跳线分别测试12 次。

传统测试方法的不足：
1、 测试烦琐、效率低，容易出错
2、 需要借助扇形跳线

1.4 MPO 痛点

MPO 适应当前以及未来高速应用的需求，同时大大节约了空间，提高了施工效率，另一方面也给我们带来了新的问题，尤其是如何测试MPO。以下是来自于客户的声音：

1. “我们需要有效的方法来测试MPOs. 我们投资于工厂预端接光缆是为了减少安装人工费用，但测试却成了一个瓶颈.” Network Engineer from Dell Computers
2. “用单个光功率计和光源来测试MTP 电缆是意见非常痛苦的事情.”，Supervisor from ComNet
3. “ 我们非常难于提供质量担保的时限， 因为许多MPO 链路都没有测试. ”Product Manager from a major cable manufacturer
4. “当我测试MTP 电缆及其简介的时，如果测试失败我也不知道是什么问题. 我需要能够分别测试MTP 电缆和分线盒才能分清故障位置.”Foreman from KST。

2 MPO 测试解决方案

2.1 专用MPO 仪表

福禄克MultiFiber Pro 测试仪是首款支持单模和多模 MPO 光纤认证的 MPO 光纤测试仪
●  利用“扫描全部”功能自动扫描和测试 MPO 连接器中的所有光纤
●  支持多模和单模 MPO 光纤干线
●  在测试光纤干线时无需使用扇形跳线
●  以很小的界面显示易懂的结果
●  用户界面上显示所有12 光纤
●  自动 8、10 和 12 光纤测量
●  快速诊断 MPO 光纤链接并分析单根光纤的测试结果

2.2 损耗测试方法
有了专用的MPO 测试仪表，其测试方法和传统单根光纤的情况类似。以两端为B 型公头的骨干MPO 永久链路的测试为例，具体方法如下：

1、 设置基准

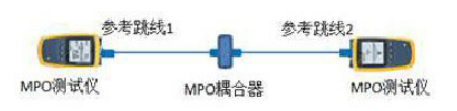

按如下图连接MPO 仪表，进行基准设置：

其中：
参数跳线1 为：公到母B 型MPO 参考跳线
参数跳线2 为：公到公B 型MPO 参考跳线

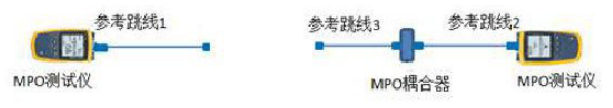

设置基准后，增加参考跳线3，如下图：

其中：
参考跳线3 为：母到母B 型MPO 参考跳线
注：如果被测链路两端为其它类型的接口，参考跳线需要作相应的调整。

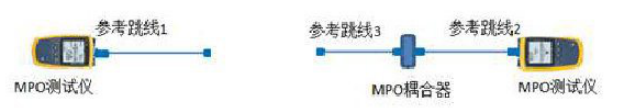

2、 测试MPO

3、 保存测试结果

很明显，使用专用的MPO 仪表，MPO 的测试变得简单、快捷，无需扇形跳线，使用方便。

3 方案配置

以被测链路两端B 型、公头为例，所需仪表及附件清单如下：
1. MFTK1200，MultiFiber Pro 仪表一套 (含MPO 多模光源和MPO 光功率计，标配MPO 母头接口)
2. FI-7000，光纤端面清洁度检测工具包（带MPO 接口探头和MPO 清洁工具）
3. TRC-MPO-PP-B，公对公MPO 参考跳线1 条
4. TRC-MPO-PU-B，公对母MPO 参考跳线1 条
5. TRC-MPO-UU-B，母对母MPO 参考跳线2 条（1 条备用）
6. ADP-MPO-B ，MPO 耦合器2 个（1 个备用）
注: 如果被测链路为其它接口类型，需要换成相应的参考跳线。

当然如果客户不嫌麻烦，要将MPO转换为普通光纤测试，则可通过MPO光纤盒或者扇形跳线，转换成LC跳线口，使用福禄克FLUKE CertFiber Pro光纤损耗测试仪进行长度和损耗的测试。

另外，福禄克还有如下工具，FI-3000 MPO显微镜和MPO清洁工具，可帮忙您快速解决测试中问题。

FI-3000 FiberInspector Ultra光纤检测显微仪主要用于MPO光纤端面清洁度的查看及判断，多摄像机设计可提供快速实时视图，使用简单的触摸屏手势即可实时从整个干线移动到各个端面，可更换式端头支持一或两排 8、12、16 或单个 UPC 或 APC 连接器。

Quick Clean MPO 光纤清洁器专业的MPO连接器清洁工具，可一次性清洁12、16、24、32芯光纤。
