KEYSIGHT是徳33512B,33511B波形发生器

  • 33500B 系列波形发生器(33512B|33511B|33519B)采用独有的 Trueform 信号生成技术,提供远优于传统 DDS 的信号发生能力、保真度和灵活性,帮助您加快开发速度和提升产品品质。

    1、连讯达20多年测试仪器仪表行业经验;
    2、100%原装正品保证,承诺假一罚十;
    3、8分钟报价,价格行业优惠,现货即发;
    4、免费保修,免费培训,全天24小时技术支持;

  • 咨询热线:13798421872
浏览过该产品的人也看了
  • 产品详情

  • 技术规格

  • 型号和配件

  • 文档与软件

  • 更多信息

  • 联系我们

    33500B 系列波形发生器(33512B|33511B|33519B)采用独有的 Trueform 信号生成技术,提供远优于传统 DDS 的信号发生能力、保真度和灵活性,帮助您加快开发速度和提升产品品质。

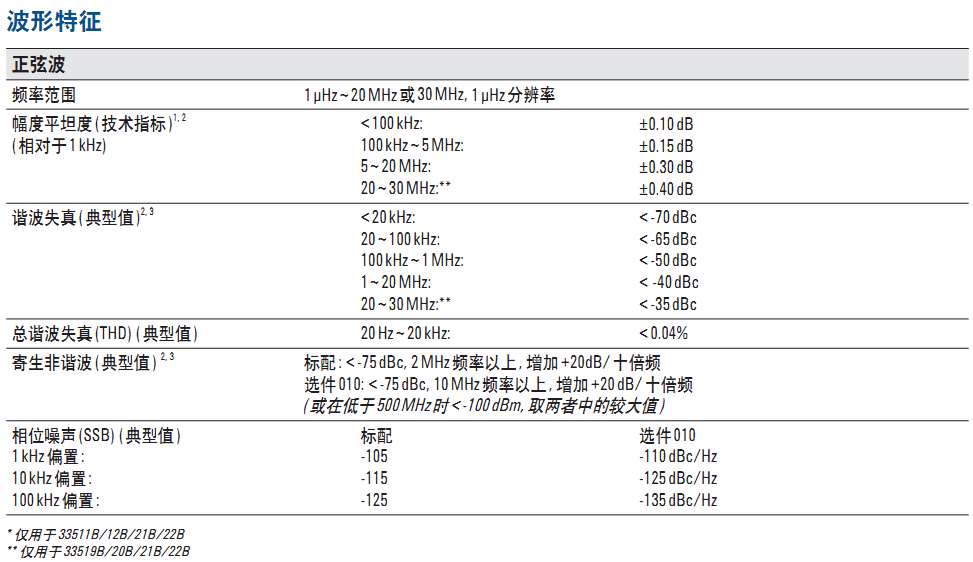

    33500B 系列波形发生器(33512B|33511B|33519B)主要特性与技术指标


    Trueform 技术


    ● 无与伦比的能力,可为要求最苛刻的测量生成各种信号

    ● 谐波失真低 5 倍的正弦波,可生成更纯净的信号

    ● 高达 20 MHz 且抖动小 10 倍的脉冲,可提供更精确的计时

    ● 可选的逐点生成任意波形和排序能力,可更精确地显示用户定义的信号


    仪器特性


    ● 250 MSa/s 采样率可提供时间分辨率更高的任意波形

    ● 16 位分辨率和 1 mVpp 至 10 Vpp 幅度可提供更高的幅度精度

    ● 1 MSa/通道标准配置波形存储器和 16 MSa/通道可选配置存储器,可存储您的最长波形

    ● USB、LAN(LXI-C)、GPIB 标准接口使仪器可以轻松快捷地连接到 PC 或网络


    波形创建和编辑


    ● 使用 33503A BenchLink Waveform Builder Basic & Pro 和 Basic 软件

    ● 无需进行大量编程即可获得先进的信号创建/编辑能力

    ● 从前面板使用内置编辑器创建波形

    ● 从示波器捕获波形并将其下载到波形发生器

    ● 在 MATLAB、Microsoft? Excel 等环境中创建波形并将其下载到波形发生器




    Keysight(原Agilent) 33500B 系列波形发生器采用独一无二的 Trueform 信号生成技术,可提供比传统 DDS 发生器更出色的功能、保真度和灵活性。它可以轻松生成您的器件所需的各种信号,性能超越您的期望。

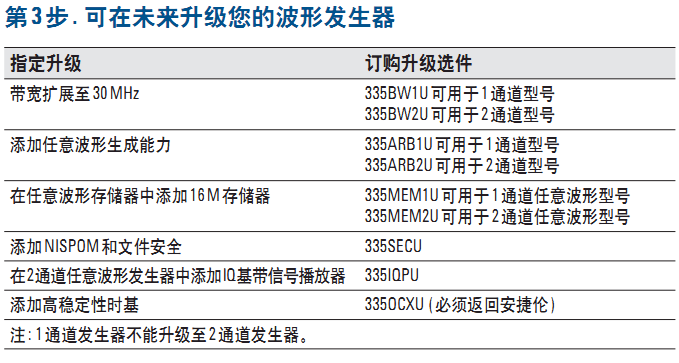

    33512B 可根据您的需求变化轻松升级到 30 MHz。



    33500B 系列波形发生器(33512B|33511B|33519B)可为用户提供常用的信号和功能,例如调制、扫描和猝发。33500B 系列还具有众多其它特性,为您提供所需的能力和灵活性。直观的前面板用户界面,让您随时进行轻松快速地设置和操作。内置 LAN、USB 和 GPIB 接口便捷地通过计算机控制您的仪器或把波形传输到仪器。


    然而,33500B 系列的优势远不止于此。它提供其它仪器不具备的功能,帮助您加快测试速度和项目进程 :


    波形叠加和合成能力

    轻松地在信号中添加噪声,使用单个通道进行裕量和失真测试。您可生成双音和多音调制信号,而无须购买昂贵的专用设备。使用双通道型号时,您能够对多达4 个信号叠加与合并。



    可变带宽噪声

    您能够调整内置噪声发生器的带宽,以控制信号的频率分量。仅选用您所需的频率激励,使您集中精力查看在感兴趣的频段中的波形。

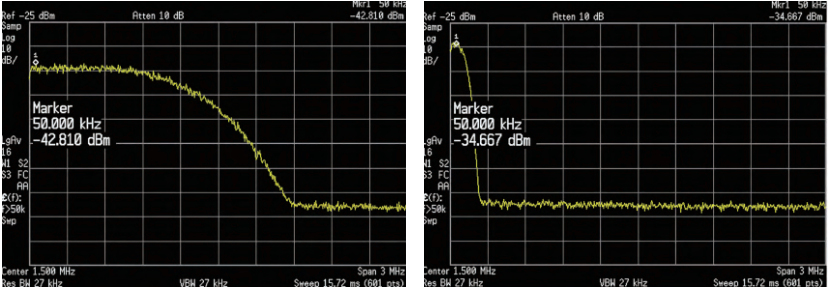

    右图显示了当带宽降低为原来的十分之一时,50 kHz 时的幅度大约增加 10 dB。您可以看到,当带宽降低时,信号能量会在感兴趣的频率中增加,但不会在所有频率和宽带宽范围内扩散 ( 幅度较低 )。

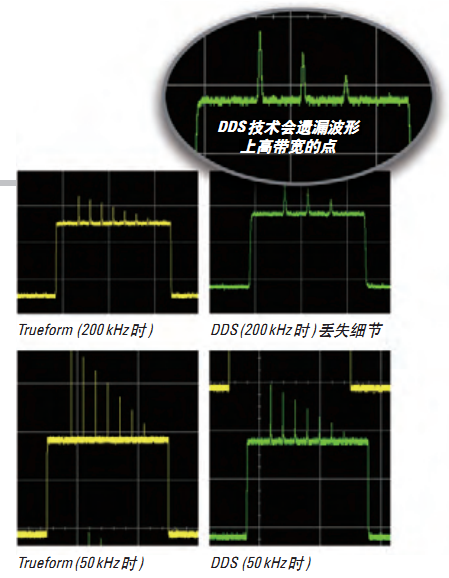

    DDS 技术会遗漏波形上高带宽的点

    Trueform 技术则不会遗漏任何波形点 ,  杜绝出现任何假波使用逐点法任意波形生成功能来定义任意的波形形状和长度。您的波形始终保持在抗假波状态,并实现出色的精度。您能够以任意速率播放这些波形。根据定义,以精确的采样率进行信号播放,不会错过瞬间的异常信号。 这对于元器件可靠性测试至关重要。



    波形排序

    波形排序功能可让您利用几个公共的波形片段,配置成更长、更为复杂的波形,而只利用很少的仪器存储器资源。

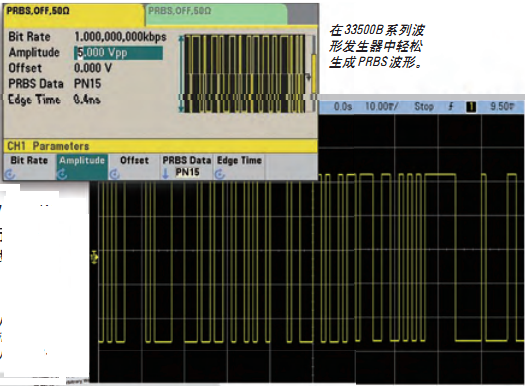

    伪随机二进制序列 (PRBS)码型生成

    通过传输标准 PRBS 码型,例如 PN7 和 PN19您无需使用脉冲发生器即可测试数字串行总线。使用更少的仪器,更轻松地设置您的测试。其它同类波形发生器不能提供这些内置 PRBS 码型。


    您可以选择多个序列长度 ( 例如 PN15) 和高达 50 Mbit/s 的比特率,以生成 PRBS 信号。



    使用智能手机和平板电脑访问全部文档

    需要快速的问题解答 通过采用 WebHelp 格式的智能手机界面,即时访问 支持七国语言的仪器文档。您通过智能手 机可以访问所有的文档,不必使用 PC 或硬拷贝手册。其它同类函数和任意波形发生 器不具备这一特性。

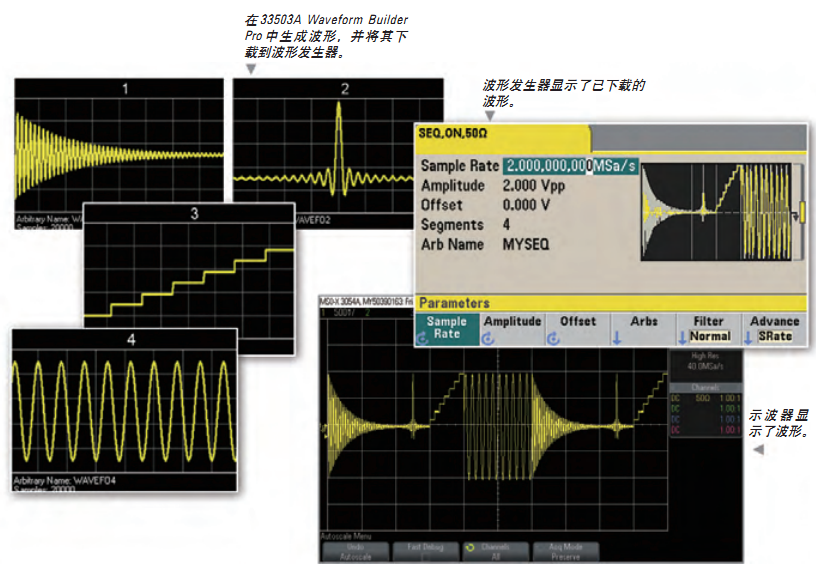

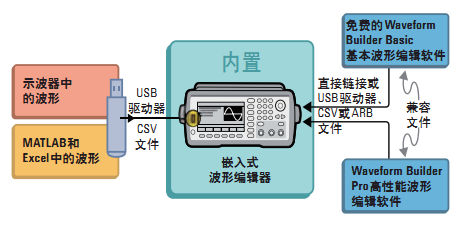

    灵活地生成和播放波形


    五种任意波形生成方法,可为 33500B 提供各种定制的波形。

    1.  使用免费的 Waveform Builder Basic 软件编辑波   形文件,并下载至发生器

    2.  使用 33503A Waveform Builder Pro 高性能波形生   成软件, 应对更为复杂的波形和序列

    3.  在示波器中捕获波形,并将其下载到发生器

    4.  在 MATLAB、Excel 等文件中生成波形,并将其下载到发生器

    5.  在发生器的前面板上,利用发生器内置波形编辑器生成波形您可以灵活地选择这些波形生成方式。



    内置 Web 浏览器

    通过 LAN  连接,使用内置 LXI  Web  浏览器,对33500B 系列发生器进行远程设置和控制。您能够监测您的测试,并在异地对设置进行调整。



    标配深存储器

    如果您想要使用复杂的长波形 ( 包含多个异常信号来测试您设计的产品,需要确保波形发生器具备足够的存储器。33500B 系列标配了 1 M 点深存储器。而典型 DDS 发生器的存储器远小于 33500B。33500B 系列甚至还可以使用 16 M 点的存储

    器选件。


    使用可选的高稳时基获得更高的精度

    使用可选的高稳时基获得更高的时基稳定性和频率精度。可选时基提供 0.1 ppm 稳定性,比标准时基的年稳定率提升 20 倍。



    33500B 系列波形发生器具有以下优势 :

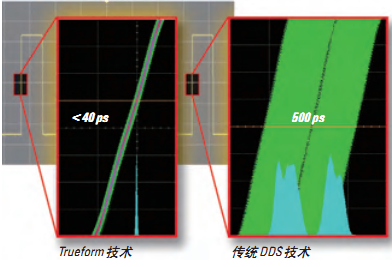

    低的抖动

    33500B 系列波形发生器的抖动性能比同类产品提升12 倍,可提供无与伦比的边沿稳定性。您甚至可以把波形发生器作为系统时钟使用,对其它仪器定时和触发。借助出色的抖动性能,您可以更精确地设置边沿,从而减少电路设计中的定时误差。

    Trueform 技术显著改善了抖动性能。


    更快的边沿时间

    33500B 系列高达 8.4 ns 上升和下降时间,比典型波形发生器的时间快两倍以上。您能够更自信地设置边沿并且更精确地设置触发点。快速跳变会产生更高的谐波,有助于您更好地了解您的电路。

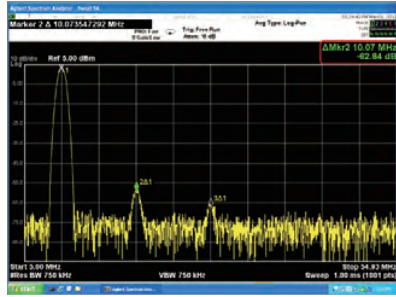

    低的谐波失真

    33500B 系统的总谐波失真仅为 0.04%,可提供比其它发生器高出 5 倍的保真度。纯净的无杂散信号不会带来额外的噪声或假波。测量过程中,您能够完全信任您看到的设计表征,无须担心波形发生器的信号质量。

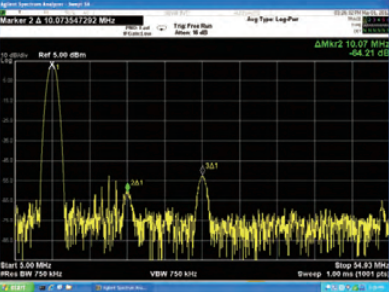

    Keysight 33500B 系列波形发生器具备同类产品中最低的总谐波失真(THD)。

    典型 DDS 发生器具有更高的本底噪声和谐波。


    输出低电压信号的能力

    如今的超低功率产品均使用极低的电压,例如起搏器、助听器和远程传感器。33500B 系列可为您输出低至1 mVpp 的信号,其幅度分辨率比典型 DDS 波形发生器高出 10 倍。

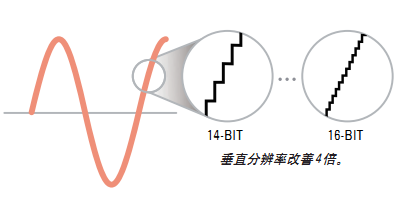

    高的幅度分辨率

    33500B 系列具有 16 位分辨率,比大多数波形发生器高 4 倍。您可以低至 1 μV 的分辨率调整输出电压,满足当前低电压电路和设计的测试需求。

    全带宽脉冲输出

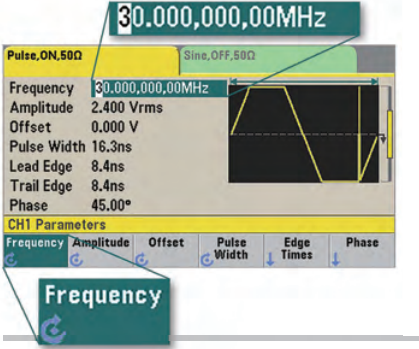

    33500B 系列可生成高达 30 MHz 的脉冲。大多数基于 DDS 的发生器在输出脉冲时会降低带宽。凭借更高的输出频率,为您提供了更为宽泛的应用环境。


    全带宽调制源

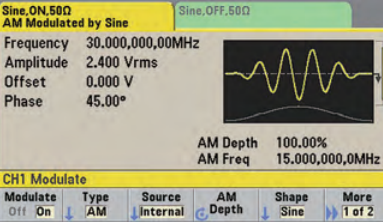

    无需使用外部调制源。33500B 系列的调制频率最高可达到被调制波形的频率。基于 DDS 的现有发生器具有很低的内部调制频率。您现在能够在单个发生器中生成全部复杂信号。
