Fluke数字式万用表如何测量电压?

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2015-10-16 16:18:00

Fluke数字式万用表的最基本任务之一是测量电压。典型的直流电源是电池,如汽车中使用的电池。



交流电源通常是由发电机产生的。住所中的墙壁插座是常见的交流电压来源。某些装置可将交流换为直流。例如,与墙壁上的交流插座相连的电视机、立体声设备、录像机和计算机等电子设备都使所谓整流器将交流电压转换为直流电压。此直流电压为这些设备中的电子电路供电。



在排查电路故障时,第一步通常是测试电源电压是否正确。如果没有电压,或者电压太高或太低就应该在进一步调查之前解决电压问题。



与交流电压相关的波形或者是正弦波,或者是非正弦波(锯齿波、方波、波纹等)。优质数字式用表可显示这些电压波形的“rms”值(均方根值)。rms 值是交流电压的有效值或等效直流值。



大多数FLUKE数字式万用表为“平均值响应”型,可在交流电压信号是纯正弦波的情况下给出精确 rms数。平均值响应型万用表不能精确测量非正弦信号。若要精确测量非正弦信号,可使用直至规定波峰数时均能给出“真有效值”的FLUKE数字式万用表。波峰因数就是信号的峰值与 rms 值之比。对于纯正弦波言,该比值为 1.414;但该值经常会大得多(例如,对于整流器电流脉冲)。因此,平均值响应型万用表的读数常常会大大低于实际 rms 值。



信号频率会限制FLUKE数字式万用表测量交流电压的能力。大多数Fluke万用表可精确测量频率从 50 Hz 到 500 Hz 的电压,但FLUKE数字式万用表的交流测量带宽可能为几百千赫兹。这种万用表由于会“看到”更多复杂交流信号,读数可能会偏高。FLUKE数字式万用表的交流电压和电流准确度参数应规定频率范围以及该范围的准确度。



如何进行电压测量



      1.  根据需要,选择 V~(交流)或 V(直流)档。

      2.  将黑色测试探头插到 COM 输入插孔中。将红色测试探头插到 V 输入插孔中。

      3.  如果FLUKE数字式万用表只能手动变换量程,请选择最高量程,以便不让输入过载。

      4.  跨负载或电源(与电路并联),将探头尖端与电路接触。

      5.  查看读数,务必注意测量单位。



注意:为获得正确极性 (±) 的直流读数,请将红色测试探头与电路的正极端接触,将黑色探头与负



负号,指示极性为负。使用模拟式万用表时,可能会将万用表损坏。

注意: 1/1000 V = 1 mV

       1000 V = 1 kV

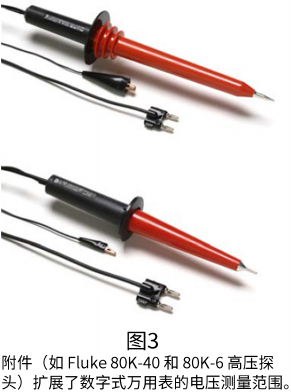

高压探头可用于电视机或阴极射线管的维修,此时电压可达到 40 kV(参见图 3)。

小心:这些探头不适合电力设备测量应用,在这些应用中,除存在高电压外,还伴有高能量。它们适合低能应用。
