主要特性

使用双通道和四通道 CAT IV 级 Fluke ScopeMeter 190 II系列 查看更多信息，解决更多问题。

Fluke ScopeMeter 190 II系列 将安全等级和强大的便携性与台式示波表的高性能相结合。这些坚固耐用的 ScopeMeter 测试工具专门为工厂维护工程师和技术人员设计，能够在艰苦、肮脏、危险的工业条件下工作，测试从微电子到电力电子应用领域的所有设备。

190 II 系列 是一款易于使用的测试工具，您可以用它来处理任何故障排除任务。其包括万用表，TrendPlot? 和 ScopeRecord? 滚动无纸化记录器模式和带有 Connect-and-View? 触发的免提操作，还有更多功能：

• 两个或四个电气隔离输入

• 安全等级为 CAT III 1000V/CAT IV 600V

• 60 MHz、100 MHz、200 MHz 或 500MHz 带宽型号可供选择

• 采样率高，高达 5 GS/s，分辨率高达 200 ps（具体取决于使用的型号和信道）

• 深度存储：每个通道波形捕获 10,000 次， 因此您可以放大查看细节

• 双通道型号专用的 5000 计数数字万用表

• 通过四通道型号中的示波表 BNC 输入端进行四个仪表测量

• Connect-and-View? 持续自动触发、单次拍摄、脉冲宽度和视频触发

• ScopeRecord 滚动模式，捕获波形取样数据长达到 48 小时

• TrendPlot，趋势测量读数长达 22 天

• 先进的自动测量，功率（Vpwm、VA、W、PF）和时间（mAs、V/s、w/s）

• 防尘和防水等级为 IP 51，可用于严苛环境

• 隔离的 USB 端口可连接存储设备和 PC

• 锂离子电池支持更长的运行时间间隔：

• 190-X04，四通道型号长达 7 小时（标配 BP291）

• 190-X02，双通道型号长达 4 小时（标配 BP290）或者长达 8 小时（使用选件 BP291）

• 使用可选的外置电池充电器 EBC290 为备用电池充电

• 易于开启的电池盖使您可以轻松更换电池

• 当无人看管时，可用标准 Kensington? 锁作为固定和锁定示波表的方便插槽

诊断能力和 CAT IV 安全等级提升四倍

Fluke ScopeMeter 190 II 系列 手持式示波表采用双重绝缘的双通道和四通道浮动示波表，安全等级适合在 CAT III 1000V/CAT IV 600V 环境中进行测量。

产品概述

Fluke 190 II系列 ScopeMeter  手持式示波表 -- ScopeMeter   测试工具 20多 年的创新成果。

作为安全等级达到 CAT III 1000V / CAT IV 600V 的双通道和四通道便携式示波表，Fluke 190 II 系列ScopeMeter?示波表将性能水平、耐用性和便携性集于一身。您可以选择 60 MHz、100 MHz、200 MHz 或 500 MHz 带宽型号，实时采样率高达 5 GS/s，分辨率为 200 ps，每个通道的深存储器可存储10000 个样本，从而可以实现高精度捕获和显示波形细节、噪音和其它干扰。

所有型号均达到 IP-51 等级，可以防尘、防水、防潮和抵抗大范围的温度变化。

可在三相或多回路工业系统上进行有关时序或幅值的测量，或在受测电路上比较和对比多个测试点。 诸如 TrendPlot 、ScopeRecord?和 Connect-and-View? 之类的功能有助于您快速诊断工业机械、自动化和流程控制装置以及电力电子设备，从而大程度地减少维修成本和停机时间。 这些功能使示波表尤其在诊断棘手问题时易于使用，如复杂波形、感应噪音、间歇事件和信号波动或漂移问题。

新型锂电池技术可确保您的示波表全天可用。

	试用四个通道您能做什么呢 ? 同时进行多项测量，从而查出复杂的排障问题的根本原因。 轻松诊断多个信号有关时序的问题 同时且实时检查多个相关信号 测量输入和输出信号组合、系统安全联锁装置和反馈环路 查找工业系统中的问题，包括： 电路电压/电流过载 衰减/输入阻抗失配 载信号波动/漂移 调节电路信号完整性 关键信号测试点验证 输入/输出/反馈时间问题 感应噪音和干扰 随机关闭和重置
	诊断 VSDs* 或功率逆变器和转换器? 三相功率输入中的谐波、瞬变和负载 排除故障控制电路中直流至交流转换器或输出IGBT 栅极级的故障 电缆接口 - 测试反射和瞬变的 PWM 输出 精确测量 IGBT 脉冲边沿的上升时间、反射的幅值和峰值 进行 Vpwm 测量，测量驱动输出上的有效电压
	可在 mV 至 kV 的范围内安全测量 独立的绝缘输入使您可以对具有不同接地参照的混合电路进行测量，从而降低了发生意外短路的风险。传统的台式示波表没有配备差分探头和绝缘变压器，只能参照线路功率接地的测量结果。借助于应用范围广泛（从 mV 至 kV）的标准探头,您可以应对从微电子领域到重型高压电气应用的任何问题。   可用于严苛环境的 IP-51 防护等级 ScopeMeter? 手持式示波表坚固耐用且防振，适合在脏乱、危险的环境中使用。 配有密封的外壳，可防尘、防水、防潮，并抵御空气污染。 每次使用ScopeMeter  手持示波表时，您均可放心使用，它会可靠地为您解决任何问题。

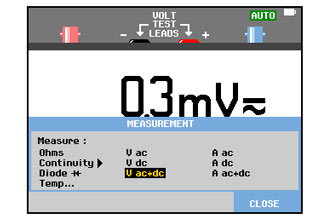

	内置数字万用表 使用内置的 5000 计数数字万用表可使您方便地从波形分析转换为精确的万用表测量。 测量功能包括Vdc、Vac、Vac+dc、电阻、连通性和二极管测试。 使具备广泛换算系数的合适的分流器、探头或适配器来测量电流和温度。
	便携性良好 新型高性能电池采用先进的锂电池技术，可连续工作七小时。 易于开启的电池盖使您可以快速更换电池。
	USB 连接便于捕获和共享波形。 新型 Fluke 190 II 系列提供两个 USB 端口，并与测量输入电路绝缘。 它便于将数据传输至 PC。 可记录波形，并与原始设备制造商、同事和支持人员共享波形。 可将波形、屏幕捕获内容和仪器设置保存至 USB 存储设备。 ScopeMeter? 测试工具可将文件存储为 CSV 格式，这种格式的文件可传输至 U 盘。 这种文件格式可以在 Excel? 中用于进一步处理数据，也可以在 FlukeView? 中用于更详细地分析波形。
	Connect-and-View  触发可实现瞬时、稳定的显示 如果您曾使用过其它示波表，您就会明白触发有多么棘手。 如果设置不正确，结果可能不稳定或不正确。 Connect-and-View?通过识别信号类型来自动设置正确的触发。 无需触压按钮，您便可获得稳定、可靠、重复显示的所有信号，包括电机驱动和控制信号。当您快速、连续地测量一系列测试点时，该功能尤为迅捷和方便。
	ScopeRecord? 模式可实现长达 48 小时的高分辨率波形记录 ScopeRecord? 存储器可在每个通道上存储高达 30000 个或更多数据点，并以 8 ns 的速度捕获快速间歇性事件和故障。 （可存储两组多通道记录，供日后分析之用。） 记录事件，如动态文件和 UPS、电源或电机启动周期。 借助于保持触发模式，ScopeMeter? 测试工具可自动识别电源故障并存储其之前的波形数据。
	TrendPlot 无纸化记录仪 - 记录时长达 22 天，可帮助您查找间歇性故障。 难查找的故障是那些偶尔发生的故障。 这些间歇性故障可能是由连接不当、灰尘、污垢、腐蚀、断线或破损的接头引起。 线路中断、凹陷或电机启动和停止也可能导致停机。 当发生这些情况时，您可能不在附近，但 FlukeScopeMeter  测试工具会帮您随时监控。 显示长达 22 天内的小峰值和大峰值以及平均值 显示所有输入的电压、电流、温度、频率和相位，所有这些项目均标有时间和日期，以便查明故障
