福禄克F110CN万用表在PCB(印制电路板)开发板的应用

文章出处:摘自网络 人气:-发表时间:2021-07-27 12:51:00

行业:PCB(印制电路板)研发设计

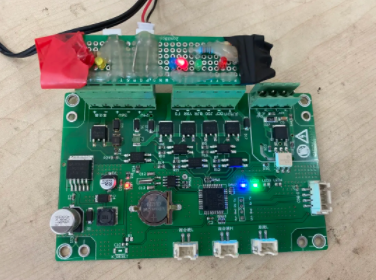

背景:某信号采集控制板(开发板),通电后,经过电源转换器得到24V电压,通过直流转直流(DC→DC)将24V转至5V, 5V电压驱动的电路为主控模块,并且主控模块可以通过光耦控制驱动36V电路模块,36V模块本身是一个带负载回路,而回路是否导通,由主控模块5V电路控制。


问题:5V电路有时不能正常驱动36V带载回路,直观表现是,5V主控模块电路电压异常,此时需要对5V电路进行线路故障排查(元器件是否短路、电路是否开路等)。

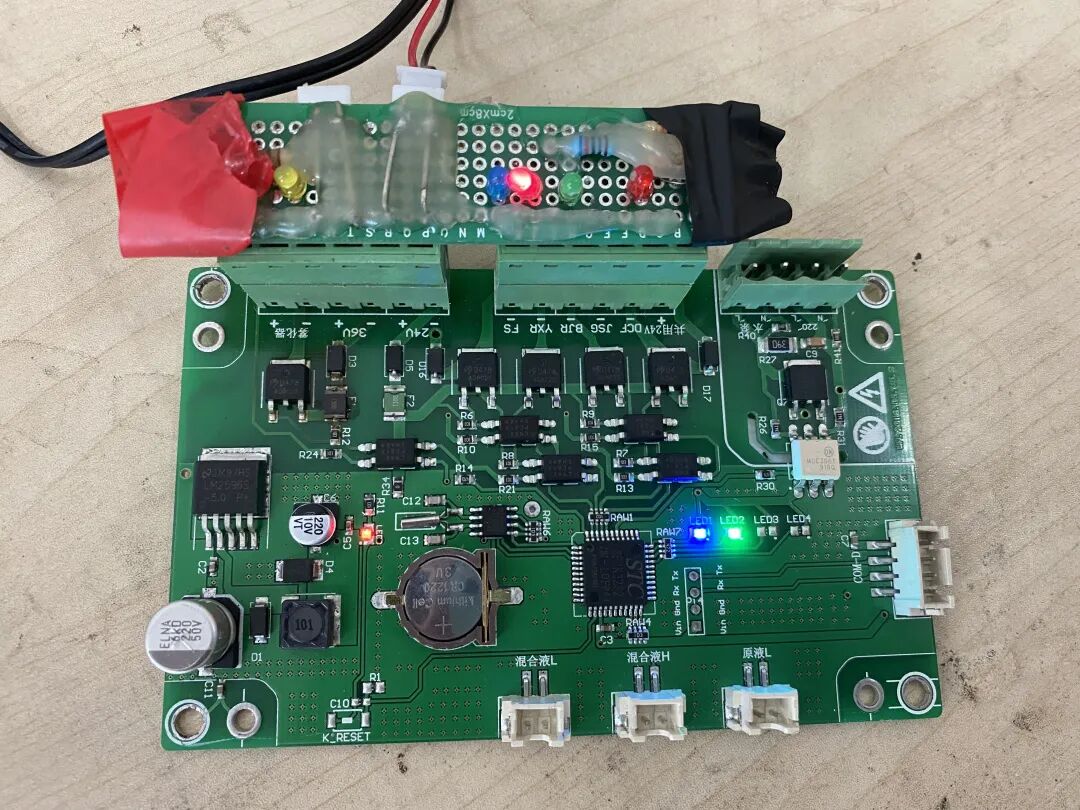

福禄克F110CN现场实测图


福禄克F110CN测试5V

主控模块电压


信号采集器正常工作

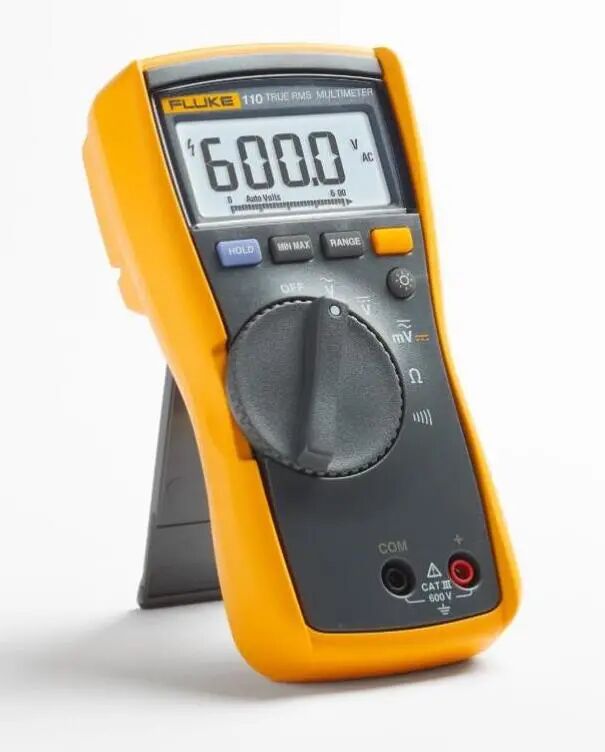

福禄克F110CN产品特性:

可精确测量非线性信号电压

大尺寸白色 LED 背光灯,适合光线不佳的区域工作

电阻与通断性/最小/最大/平均值,记录信号波动

安全等级为CAT III 600V

适用于电气测量、诊断和维护设备

现场研发工程师对福禄克F110CN的评价:



110CN(福禄克F110CN)读数响应速度快,位数高,多次测量一致性好,平时也会测脉冲信号,这个表本身可以测量非正弦或非线性信号,拓展测试应用场景。另外110CN(福禄克F110CN)手感非常好,体型小,拿在手里也不重,单手操作拨表盘更方便,性价比高。我本身工作,涉及的都是低压小信号,需要测电流的场景少,这款表非常适合我。
