    OptiFiber  Pro OTDR 系列

    Fluke Networks 的 OptiFiber  Pro 系列 OTDR 可让新手和专家提高效率。自动迹线分析和设置支持数据中心、PON 和外部设施等应用。高级功能包括手动专家模式、用于深入迹线分析的触摸缩放以及用于双向测试的 SmartLoop。支持 Versiv 铜缆和光纤损耗认证模块。

    • 多种波长(850、1300、1310,1490、1550 和 1625 nm)支持 LAN、数据中心、PON、FTTx 和外部设施应用。

    • 自动设置可检测光纤特性并设置测量参数

    • 手动专家模式支持对自动设置进行简单调整,便于进行详细测试。

    • EventMap 可自动识别连接器、熔接头、折弯和分光器等事件

    • 基于手势的界面可以快速、深入地进行轨迹分析。

    • SmartLoop  OTDR 技术可在一次测试中进行双光纤测试,无需移至接线的远端进行测试。

    • 标配即时双向平均结果功能

    • 利用集成 LinkWare? Live,可从任意智能设备来管理工作和测试仪。

    • 着眼未来的 VersivTM 设计可支持 8 类铜缆认证、光纤损耗和检测。




    专为企业、数据中心、外部设备和 PON 光纤而设计

    随着光纤网络的发展,在更多地方进行测试的需求也在增加。现在以下领域都需要 OTDR:

    • FTTx

    • 企业

    • OSP

    • PON

    • POLAN


    许多专为光纤故障诊断而设计的 OTDR 是面向运营商的,包括繁琐而复杂的功能。OptiFiber Pro OTDR 系列是一级 OTDR 设备,具有多种功能且简单易用,同时面向企业网络工程师以及在企业和 OSP 环境中工作的线缆安装人员。


    OptiFiber Pro 和 OptiFiber Pro HDR OTDR的比较

    OptiFiber ProOptiFiber Pro HDR
    系列型号OFP2-100-M (850, 1300 nm)OFP2-200-S (1310, 1550 nm)
    OFP2-100-S (1310, 1550 nm)OFP2-200-S1490 (1310, 1490, 1550 nm)
    OFP2-100-Q (850, 1300, 1310, 1550 nm)OFP2-200-S1625 (1310, 1550, 1625 nm)
    应用程序Enterprise, Datacenter, CampusFTTx, Outside Plant, PON, POLAN, Access
    波长850 nm1310 nm
    1300 nm1490 nm
    1310 nm1550 nm
    1550 nm1625 nm
    兼容光纤类型50/125 μm、62.5 μm,单模单模
    OTDR 端口连接器可清洁 UPC 套圈,带可拆卸 SC 适配器可清洁 APC 套圈,带可拆卸 SC 适配器
    提供的测试线测试 LC 系统的接入光纤2m TRC,用于测试 SCAPC 系统
    OTDR 类型Auto, Datacenter, ManualAuto, Auto PON, Manual, Manual PON
    事件死区850 nm :0.5 m(典型), 1310 nm :0.7 m(典型),
    1300 nm :0.7 m(典型),1490 nm :0.7 m(典型),
    1310 nm :0.6 m(典型), 1550 nm :0.7 m(典型),
    1550 nm :0.6 m(典型)1625 nm :0.7 m(典型)
    衰减死区850 nm :2.5 m(典型), 1310 nm :4 m(典型),
    1300 nm :4.5 m(典型), 1490 nm :4 m(典型),
    1310 nm :3.6 m(典型), 1550 nm :4 m(典型),
    1550 nm :3.7 m(典型)1625 nm :4 m(典型)
    PON 死区不适用30 m(典型)
    动态范围850 nm :28 dB(典型)1310 nm :42 dB(典型)
    1300 nm :30 dB(典型)1490 nm :41 dB(典型)
    1310 nm :32 dB(典型)1550 nm :41 dB(典型)
    1550 nm :30 dB(典型)1625 nm :40 dB(典型)
    反射范围850 nm : -14 dB 至 -57 dB(典型),1310 nm : -14 至 -70 dB(典型),
    1300 nm : -14 dB 至 -62 dB(典型),1490 nm : -14 dB 至 70 dB(典型),
    1310 nm : -14 dB 至 -65 dB(典型),1550 nm : -14 dB 至 -70 dB(典型),
    1550 nm :一般为 -14 dB 至 -65 dB1625 nm :一般为 -14 dB 至 -70 dB
    采样分辨率最多 64,000最多 129,000
    专家手动模式
    SmartLoop,内置
    宏弯检测
    镜像支持2019 初推出
    事件编辑和添加2019 初推出
    VFL


    合理安排日常使用对最大化 OTDR 的价值有重要意义。OptiFiber Pro 凭借内置的 ProjX 管理系统,可让项目经理规定每个 OTDR 使用者的角色、设置和待执行的关联任务 — 这就将 OTDR 转变为集规划、检查、认证和报告于一身的多功能光纤测试工具。

    优势:

    • 功能强大的 ProjX 管理系统可清晰地为操作员分配任务以促进 OTDR 共享

    • 利用通过/失败结果或仅凭记录结果轻松监测工作进展

    • 内置视频故障定位器 (VFL) 以便于故障诊断

    • 屏幕帮助可帮助您生成报告并上传到 LinkWare? 应用程序

    • 利用集成 Wi-Fi 可轻松地将结果上传到 LinkWare? Live

    大多数 OTDR 都需要应付大量复杂情况,使用户界面难以浏览和阅读。OptiFiber Pro 结合最新的“手势”界面技术和电容触摸屏为您提供了最新的用户友好 OTDR。

    优势:

    • 使用单击和重击来选择和滚动菜单项

    • 多点触摸收缩可方便地调整光纤曲线的显示比例

    • 以任务为中心的设备可减少前后屏的翻动次数

    • 电容触摸屏不像传统触摸屏幕那样需要校准

    • 根据环境显示的屏幕帮助可为用户提供更多信息或问题解决建议

    根据服务器虚拟化和服务器、网络存储之间的多兆连接的发展需求,数据中心架构采用了更多跳接线和密集拓扑连接器,使有长死区的电信级 OTDR 无效。OptiFiber Pro 不仅使在数据中心部署光纤成为可能,更提供了最准确的的迅速解决问题的解决方案。

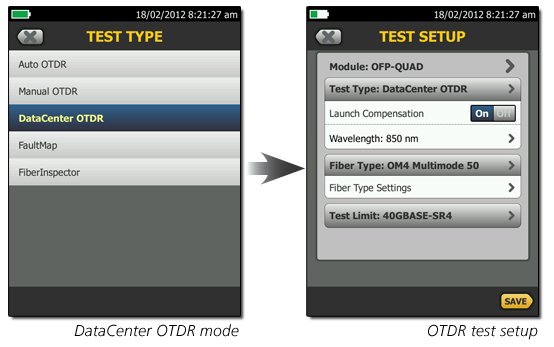

    只需简单的一键选择,用户即可进入 DataCenter OTDR 模式 - 无需再进行 OTDR 的设置。DataCenter OTDR 模式自动检测 OTDR 参数 - 端点检测算法,脉冲宽度等 - 而不会被短连接或连接器的数量干扰。

    优势:

    • 超短事件和衰减死区可精确地定位企业光纤连接中的事件和故障

    • DataCenter OTDR? 模式自动配置并迅速测试数据中心光纤

    • EventMap 功能以无需扫描分析专业知识即可看懂的方式说明光纤事件

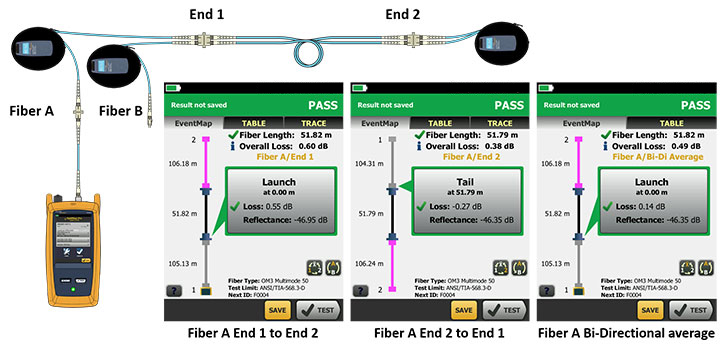

    SmartLoop OTDR可进行自动化测试并对一次测试中的两条光纤进行分析,且满足标准要求。此专利流程可自动对两条光纤分别进行通过/失败分析、显示和报告。它不仅可将测试时间至少减半,还能够在无需将 OTDR 移至远端点的情况下获得即时双向平均测试结果。SmartLoop OTDR 不仅可使作业完成更加快速,由于 OTDR 无需移至远端点,所以还能够在很难到达远端点甚至是危险的环境下进一步增强测试的容易度及速度。除了更快地完成任务之外,SmartLoop 还满足标准对于在双向测试中将接入光纤和尾纤留在初始位置的要求。

    利用 SmartLoop 正确且快速地完成测试 - 在所有 OptiFiber Pro 模块中均免费包含。


    合理安排日常使用对最大化 OTDR 的价值有重要意义。项目经理可通过 OptiFiber Pro 内置的项目管理定义各用户的角色、设置和关联要执行的任务 – 使 OTDR 成为可计划、检查、认证和报告的万能光纤测试工具。

    OptiFiber Pro 允许工作流程计划人员根据项目创建和管理操作员和工作配置 - 定义的工作或电缆 ID 可分配给特定操作员,从而提高了工作效率。您还可方便地查看各项目的进展和状态。

    优势:

    • 全面的 OTDR 功能可根据各操作员的工作分配保证光纤性能。

    • 强大的项目管理功能可清晰地为操作员分配任务以促进 OTDR 共享

    • 利用完成/失败结果可方便地监控工作进展

    • 屏幕帮助可帮助您生成报告并上传到 LinkWare? 应用程序




    OptiFiber Pro HDR 的动态范围高达 42 dB,并增加的新的波长,可满足外部设施/FTTx/PON 测试要求。提供三种波长组合,取决于您的具体要求。

    • 1310/1550 nm

    • 1310/1490/1550 nm

    • 1310/1550/1625 nm

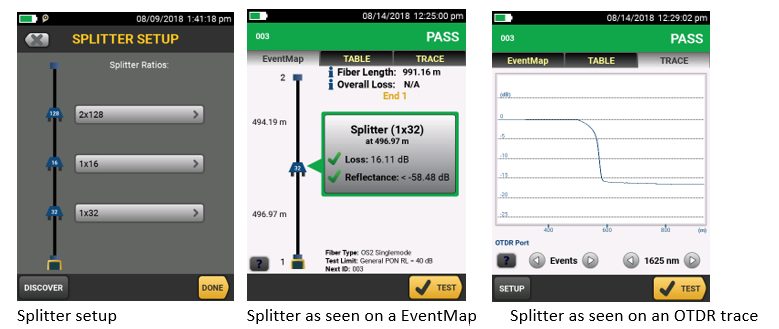

    OptiFiber Pro HDR 优化用于通过分光器的 FTTx/PON 测试。现在最常见的分光器为1x16和1x32,但OptiFiber Pro HDR完全可满足未来需求,即使对于nx128分光器。通过其发现功能,您可以自动定位分光器及其比值。设置中可配置多达 3 个级联分光器。

    OptiFiber Pro HDR 提供了两种 PON 测试套件:自动PON OTDR 和手动PON OTDR。

    • Auto PON OTDR - 测试仪自动选择设置,这些设置为 OSP(外部设备)布线上的事件提供最佳视图。测试仪自动使用发现功能识别分光器。此模式最容易使用,是多数应用的最佳选择。

    • Manual PON OTDR - 此模式允许用户选择设置,以控制轨迹参数。您还可以输入链路上已知分光器的比值,或使用发现功能定位分光器并识别其比值。

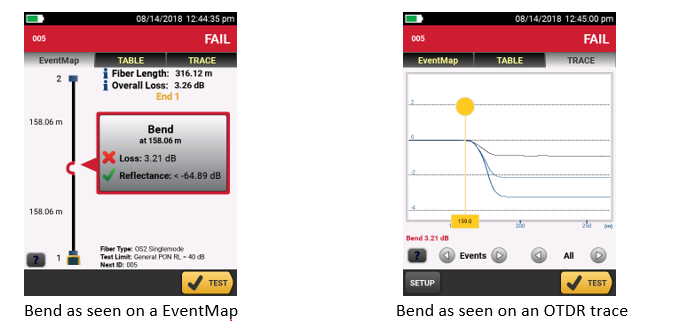

    光纤中的折弯,比如绕过一个急弯,就会造成线芯漏光。这种宏弯有造成机械或光学故障的风险。OptiFiber Pro 能够通过比较多种波长下的事件损耗,自动识别折弯及其位置。

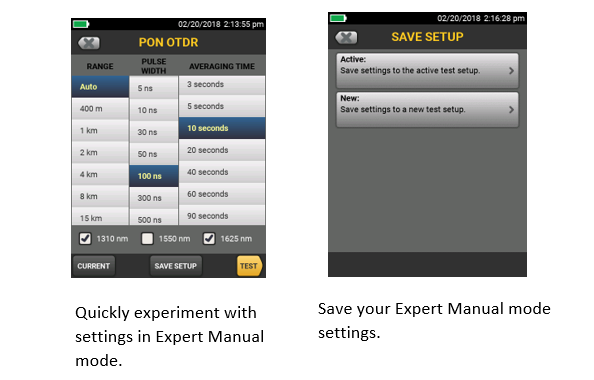

    从 Auto OTDR 模式的设置开始,专家手动模式使用户能够快速试用设置,以发现相关细节。

    • 易于使用的手动设置 - 通过屏幕上的轨迹简化实验测试

    • 更改范围、脉冲宽度、平均时间和波长

    • 保存前试验设置

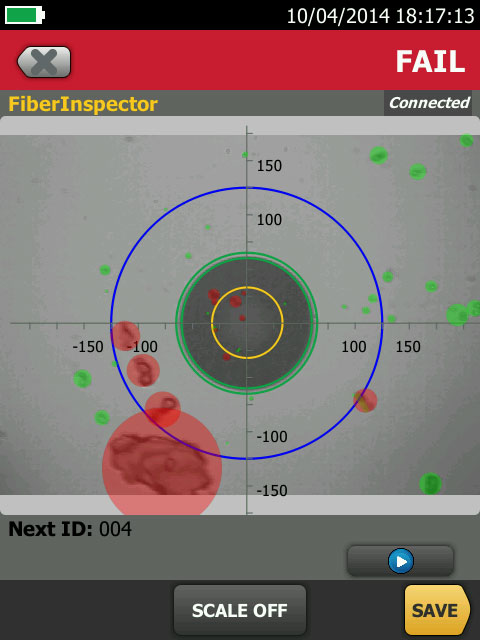

    OptiFiber Pro 整合了 FiberInspector Pro 视频检查系统,藉此您可对端口或跳线内的光纤端面进行快速检查和确认。这是种符合 IEC 61300-3-35标准的 1 秒钟自动“通过/失败”认证,可消除人为主观因素,让每个人变成光纤检测专家。其结果将与 OptiFiber Pro 的 OTDR 结果一同保存于认证报告中。

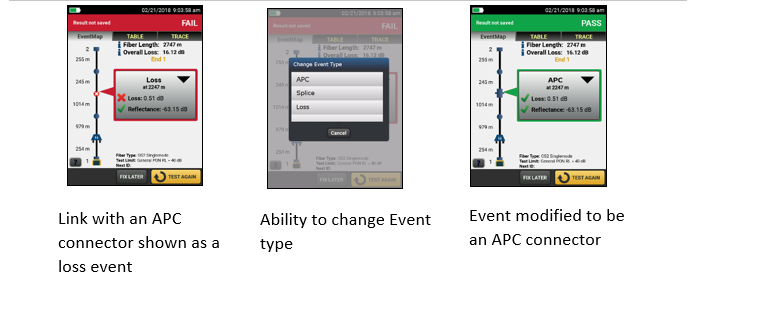

    测试或认证光纤运行时,您会希望测试结果能反映链路实际情况。有时候 OTDR 可能会错误地识别或找不到链接中的所有实际事件。编辑事件功能为用户提供编辑、添加或删除事件的能力,包括:

    • 将事件更改为:APC 连接器、接头、或损耗事件

    • 如果因为噪声或熔接头损耗低于最低检测门限,造成熔接头不可见,则允许在给定位置插入熔接头,比如 0dB 事件

    • 修改事件后,将更新链路的通过/失败状态以反映相应修改

    • 由于APC连接器像熔接头一样是非反射性的,所以可能被识别为熔接头,而非APC连接器。由于熔接头的损耗预算低于APC连接器的损耗预算,所以这可能造成问题。允许编辑接头并将其更改为 APC 连接器,可以正确地计算链路的损耗预算。

    • 经过编辑的事件在报告中带有标记,所以很容易知道其经过编辑。

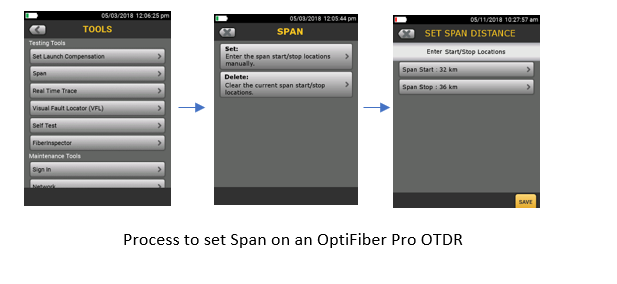

    在测试光纤布线时(特别是在外部设施应用中),您可能只关心其中一小部分布线。例如,如果您正在修复较长干线中的一小段,跨越功能支持您定义该小段的起点和终点,由此OTDR就只分析您修复的这一段。

    • 能够对被测光纤的其中一段进行通过/失败分析

    • 仅对位于跨越距离范围内的事件生成通过/失败分析

    • 跨越范围外的事件仅作为参考进行评估

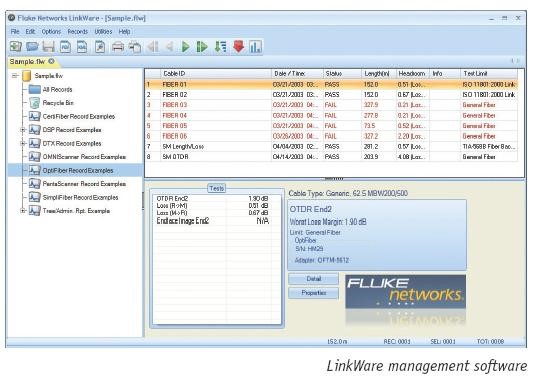

    LinkWare? PC 管理软件

    利用流行的 LinkWare 电缆测试管理软件应用程序,OptiFiber Pro 用户可简单方便地管理项目、制作报告并升级软件以管理工作流程和整理测试结果。

    通过LinkWare PC软件实现可追溯的结果以及对轨迹进行批量处理

    LinkWare PC 可以批量处理轨迹,让您可以快速且轻松地一次编辑多条轨迹。堆叠式轨迹让您能直观地看到相同光纤之间的差异,例如主干内的线缆。LinkWare PC 可以重叠和分隔堆叠多条轨迹,很容易发现图形中的差异。



    LinkWare Live 是云式服务,任何人均可在任何设备上随时随地管理认证工作。通过 LinkWare Live,您可以

    • 了解每项任务的每次测试。使用任意智能设备即可查看任意项目的情况,分析每一次测试,即时获得错误设置或线缆 ID 的通知。

    • 良好的开始是成功的一半。使用计算机或平板定义线缆 ID 和测试设置。然后将其发送到测试现场的测试仪或 Brother 打印机,实现无错误测试以及粘贴标签。

    • 确保您的测试仪处于最新状态。标准随时可能在没有通知的情况下发生变化,而过时的测试报告可能意味着数小时的重新测试。LinkWare Live 能够自动保证测试仪保持更新。

    • 不要再把时间和汽油浪费在送测试仪回办公室上。集成 Wi-Fi 可以直接将测试结果从工作场所上传到 LinkWare Live。然后自动下载到正确的任务中,以使用 LinkWare PC 快速生成报告。

    • 避免项目拖延。跟踪所有测试仪的最后使用位置并监控其状态,确保它们始终处于校准状态并运行最新固件。

    • 支持所有 Versiv 型号:DSX CableAnalyzer 系列、CertiFiber Pro、OptiFiber Pro 和 FI-7000。

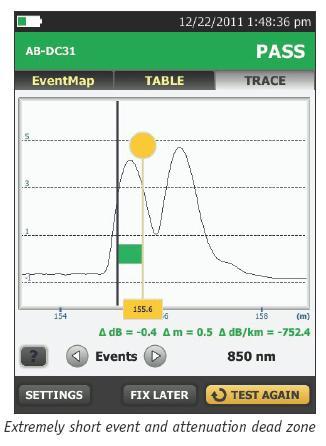

    Enterprise 版的超短事件和衰减死区
    OptiFiber Pro 利用最成熟的光学技术为所有 OTDR 提供最短事件死区(MM 通常为 0.5 m)和衰减死区(MM 通常为 2.2 m,SM 通常 为 3.6 m)。这种技术优势使 OptiFiber Pro 能够检测超近距离故障,而这是目前富连接器数据中心和数据存储环境中的其它 OTDR 无法做到的。

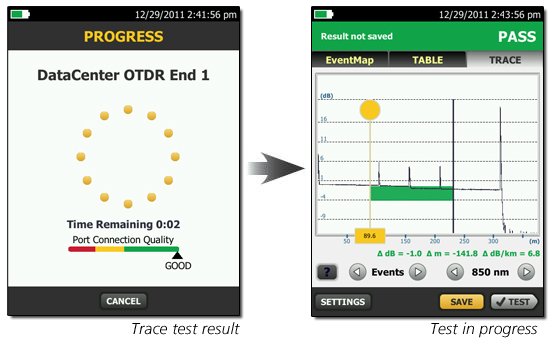

    每波长两秒扫描
    OptiFiber Pro 的划时代意义在于其采集速度。在“快速测试”模式下,每波长只需短短两秒即可采集到一套完整数据。OptiFiber Pro 然后分析数据并将其作为 EventMap、Table 或 Trace 显示出来。最终结果是使用了更少的时间,从而可将更多时间用到其它工作上。

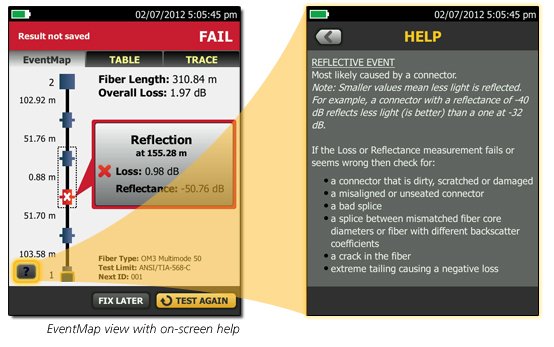

    屏幕帮助 – 修正措施
    屏幕“帮助”可在各测试步骤中显示用于解决光纤问题的修正措施建议。这些“帮助”是与环境相关的,使用户能够迅速找到可能的解决方案。左下角灰色图标中清晰地显示了详细的修正措施建议。
