由于低的输入噪声及高达10 GHz的模拟带宽，MSO6B系列为分析和调试当今GHz时钟和总线速率的嵌入式系统提供了优秀的信号保真度。MSO 6B系列拥有极具创新的手指开合 - 滑动 - 缩放触摸屏用户界面，超大的高清显示器，以及 4 个FlexChannel输入，每条通道可以测量一个模拟信号或 8个数字信号，可以解决当前及未来棘手的挑战。

主要性能指标

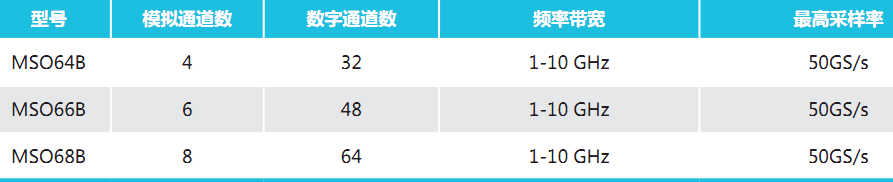

● 输入通道 -4、6或8个FlexChannel输入 ; 每个FlexChannel提供：一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者 ; 使用TLP058逻辑探头时8个数字逻辑输入

● 带宽（所有模拟通道）-1GHz、2.5 GHz、4GHz、6 GHz、8GHz、10GHz（可升级）

● 采样率（所有模拟 / 数字通道）- 实时：50GS/s(2个通道 )，25GS/s(4个通道 )，12.5GS/s（>4个通道）; 插补：2.5TS/s

● 记录长度（所有模拟 / 数字通道）-62.5M点标配 ;125M点、250M点和500M点或1G点（选配）

● 波形捕获速率 ->500,000个波形 / 秒

● 垂直分辨率 -12位ADC; 高分辨率模式下高达16位

● 标准触发类型 - 边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升 / 下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）;辅助触发≤ 5VRMS，50Ω，400MHz（仅边沿触发）

● 标准分析 - 光标：波形，V条，H条，V&H条 ; 测量：36项 ;频谱视图：频域分析，独立控制频域和时域 ; FastFrameTM：分段内存采集模式 ,最大触发速率 >5,000,000波形 / 秒 ;绘图：时间趋势、直方图、频谱和相位噪声 ;数学：基本波形代数、FFT和高级公式编辑器 ;搜索：搜索任何触发标准 ;抖动：TIE和相位噪声

● 选配分析 - 高级抖动和眼图分析 ;用户定义的过滤；高级频谱视图 ;射频对时间光迹 ( 幅度、频率、相位 ); 数字电源管理 ; 模板 / 极限测试 ;逆变器、电机和驱动器 ;LVDS调试和分析 ;PAM3分析 ;高级功率测量和分析；高级矢量信号分析 (SignalVu-PC)

●选配串行总线触发、解码和分析 - I2C，SPI，I3C，RS-232/422/485/UART，SPMI，SMBus,CAN，CANFD，LIN，FlexRay，SENT，PSI5，CSPI,汽车以太网，MIPIC-PHY，MIPID-PHY，USB 2.0，eUSB2，以太网，EtherCAT,音频，MIL-STD-1553，ARINC429，Spacewire，8B/10B，NRZ，曼彻斯特，SVID，1-Wire,MDIO

●选配串行一致性测试 - 以太网，USB 2.0，汽车以太网，多千兆汽车以太网，工业以太网 ，MIPI D-PHY1.2，MIPI D-PHY2.1，MIPIC-PHY2.0

●选配内存分析 -DDR3调试、分析和一致性测试

●任意波形 / 函数发生器 -50MHz波形生成 ;波形类型：任意波形，正弦，方波，脉冲，锯齿波，三角形，DC 电平，高斯，洛伦兹，指数上升 / 下降，Sin(x)/x，随机噪声，半正弦，心电图

●数字电压表-4位ACRMS、DC和DC+AC RMS电压测量

● 触发频率计数器 -8位

●显示 -15.6英寸(396mm)TFT彩色 ; 高清(1920x1080)分辨率 ;容性（多触点）触摸屏

●连 接 -USB 主 控（7端 口），USB 3.0设 备（1 端 口），L AN（10/100/1000Base-T以太网），显示器端口，DVI-I，VGA

●e*Scope- 使用标准网络浏览器，通过网络连接远程查看和控制示波器

●保修 -1年（标配）

●外观尺寸 -309mm（12.2英寸）高 x454mm（17.9 英寸）宽x204mm（8.0英寸）深 ;重量：<12.88千克（28.4磅）
