【选型指南】Fluke 9500B示波器校准器的配置选择

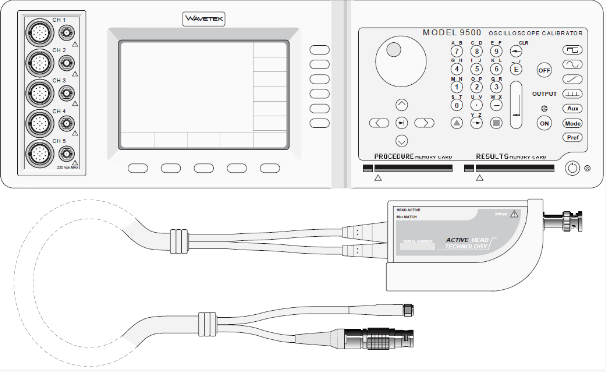

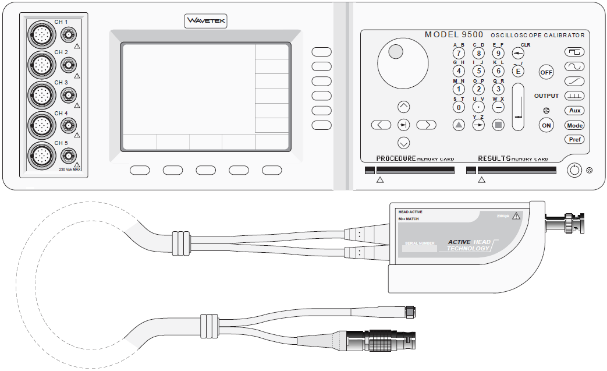

福禄克9500B示波器校准器带宽校准范围大，功能齐全，深受广大计量用户的信赖，是示波器校准产品的理想之选。其特设的有源信号头，不仅可以产生精密的直流电压、交流方波等信号，波形输出还可直接精准无损地输入到示波器的输入端，用以校准示波器校准规范要求的常规必校和选校项目。

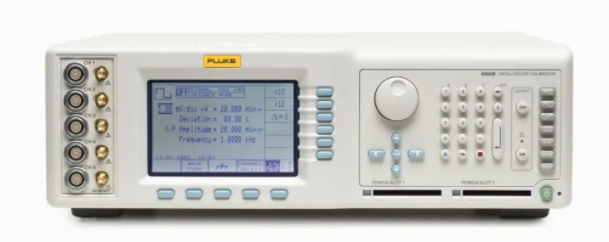

9500B有三款主机型号，9500B/600、9500B/1100、9500B/3200，并且有9510、9530、9560、9550四种型号的有源信号头，覆盖不同的功能范围。用户常因不清楚其间差异，导致选型困难。为此，本文介绍了不同型号的性能差异和功能范围， 帮助您选择合适的产品配置。

9500B三款主机，9500B/600、9500B/1100、9500B/3200与有源信号头配合，首先是在可输出的稳幅正弦波带宽，或者说能够覆盖的示波器带宽上存在差异，分别覆盖600MHz、1.1GHz和3.2GHz/6.4GHz。

9500B三种有源信号头输出的稳幅正弦波，9510最高为1.1GHz，9530则为3.2GHz，但要注意，与三款主机连接时均受主机带宽范围的限制。

因此，9500B/3200主机对于大部分用户都是一个比较好的配置，组合9530覆盖大部分常见示波器校准负荷，如果后期校准的带宽需要更高，只需添加9560就可以获得一倍带宽范围的提升。

9550是单一的25ps快沿信号头，仅用于示波器上升时间测试。

9510、9530、9560都是全功能有源信号头，可以输出多种类型的信号，用于校准示波器的多种校准参数，如稳幅正弦波信号、直流电压信号、方波信号、快沿信号、时标信号等。

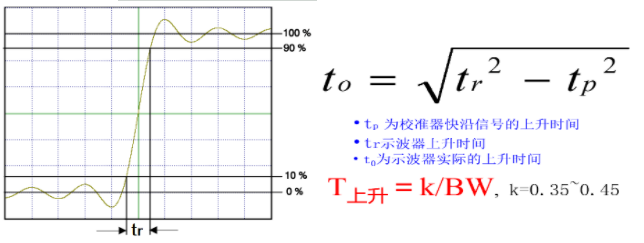

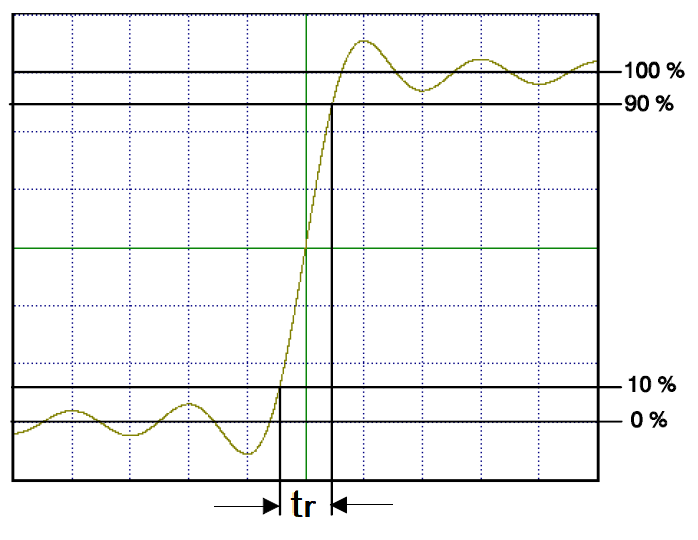

在有源信号头快沿的选择上，一方面要考虑示波器的带宽校准范围和有源信号头稳幅正弦波的覆盖能力匹配，另一方面建议留有一定余量，确保标准器的标称快沿可以3倍以上示波器的快沿性能指标。因为在实际校准工作中，不仅要考察快沿的准确度覆盖，有时还要考察标称快沿和示波器快沿的比率。

基于50Ω输出阻抗的低压快沿：

基于1MΩ输出阻抗的高压快沿：

在输出阻抗方面，9510和9530有源信号头在低频信号输出（直流电压和交流和方波）和高频信号（稳幅正弦波、快沿、时标等）输出时，均可以选择50Ω和1MΩ两种阻抗输出，与示波器的输入阻抗设置相匹配。

9560有源信号头在低频信号时可以选择两种阻抗，但在高频信号上，却只有50Ω一种阻抗形式。因此如果要将9560高带宽有源信号头应用在100~200MHz示波器校准时，检定带宽等需要高频信号的参数时，必须额外配接一个50Ω的阻抗适配器。

 9500B示波器校准器由于具有5个输出通道，配置5个或3个有源信号头时，可以直接与4+1通道（4个信号通道+1个外触发/辅助通道）或2+1的示波器通道一一相连，校准时更换连接的次数最少，大幅提升效率。

双通道同时输出正弦波：配置两个同型号的有源信号头9510、9530或9560。

示波器的外触发测试：配置多个有源信号头，一个通道作信号通道，另一个通道作外触发通道。

示波器的校准操作繁琐，参数多，通道多，是校准的难点所在。因此配套专业的示波器校准软件实现自动化校准是明智之选。

福禄克的自动计量校准软件MET/CAL?和资产管理软件MET/TEAM?，既可实现实验室的资产的自动化管理，也可实现示波器的自动化校准，从而大大提升用户的工作效率。

综上所述，您一定对如何选择9500B示波器校准器及其配套系统有了一定的了解，希望您能综合考虑，选择好一套符合您的需求的校准利器，事半功倍做好示波器校准工作。
