EXFO MaxTester 715B光时域反射仪MAX-715B主要功能

●  小巧轻便、便于携带、功能强大并借鉴平板电脑设计

●  7英寸室外增强型触摸屏——在手持式测试仪中屏幕

●  尺寸较大

●  续航时间长达12小时

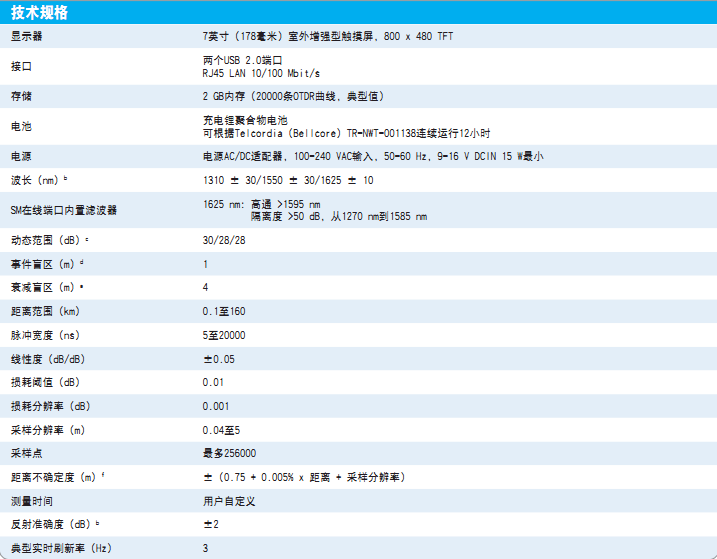

●  盲区：EDZ 1 m；ADZ 4 m

●  动态范围——30/28/28 dB

●  坚固耐用，针对室外应用设计

●  支持iOLM：智能、动态的应用，只需点击一下，便可

●  将复杂的OTDR曲线分析化繁为简

EXFO MaxTester 715B光时域反射仪MAX-715B

● FTTx最后一英里安装和故障诊断

● 短距离接入网测试

● FTTA光纤-DAS安装

● CATV/HFC网络测试

EXFO MaxTester 715B光时域反射仪MAX-715B手持式OTDR...重新设计。

MAX-700B/C系列是一款借鉴平板电脑设计的OTDR，它小巧轻便、便于携带且坚固耐用，适用于室外环境。它配备业内手持式测试仪中效率比较高的7英寸室外增强型触摸屏，可提供出色的用户体验。它安装类似于Windows的直观GUI，确保新用户经过短期学习，便可迅速上手。此外，它还采用经过改进的OTDR 2环境，提供基于图标的功能、迅速启动、自动的宏弯查找器以及增强的自动与实时模式。

Max-700B/C系列是名副其实的高性能OTDR，由全球主要的制造商提供。它可提供EXFO经过验证的OTDR质量和精度，以及非常高的光性能，可随时确保一次性获得正确的结果。

除了长达12小时的电池续航时间可确保您安心使用外，它还提供即插即用型硬件选件，如可视故障定位仪（VFL）、功率计和USB工具，使技术人员的工作变得更加轻松。

最重要的是，MAX-700B/C系列最终将基于OTDR的智能应用程序iOLM引入到手持式测试设备市场。这款高级软件只需点击一下，便可将复杂的曲线分析化繁为简。

总而言之，MAX-700B/C系列体积小巧，便于手持；同时功能强大，可满足您的所有需求！

针对您的测试需求量身设计的入门级解决方案

MAX-715B OTDR/iOLM针对FTTx架构的点对点测试和故障诊断进行了优化，是测试短距离光纤的理想之选（如在机房环境或FTTA/DAS网络中）。

其它可用型号包括：

● MAX-720C LAN/WAN接入网OTDR：针对多模和单模接入网安装与维护进行了优化

● MAX-730C PON/接入网OTDR：针对FTTx/MDU和短距离城域网光纤部署与故障诊断进行了优化

正在寻找基于图标的映射？

线性视图（所有EXFO OTDR的标准配置）

自2006年以来，我们的OTDR开始提供该线性视图，它以线性的方式为每个波长显示图标，从而简化OTDR曲线结果的读取。该视图将从传统的单脉冲曲线上获取的数据点转换为反光、不反光或分光器图标。采用通过/未通过阈值，可更容易地在链路上精确确定故障位置。

这一版本的视图经过改进，可灵活地显示OTDR图表及其线性视图，而不需要来回切换以分析光纤链路。

虽然该线性视图可简化单个脉宽曲线OTDR测试结果的读取，但用户仍需要设置OTDR参数。此外，还经常必须采集多个曲线来全面鉴定光纤链路。阅读下文，了解iOLM如何能够自动完成这些任务并提供更加精确的结果。

iOLM——消除OTDR测试的复杂性

为应对这些挑战，EXFO开发出一种更好的光纤测试方法：

iOLM是一款基于OTDR的应用程序，旨在简化OTDR测试过程，不需要配置参数和/或分析并解析多个复杂的OTDR曲线。它采用高级算法，可动态定义测试参数，并根据被测网络确定适合的曲线采集次数。它还可以关联多个波长的多个脉宽，从而以非常高的分辨率定位并识别故障——这一切仅需轻按一个键。

工作原理？

动态的多脉冲采集 → 智能的曲线分析   →  在一个链路图中合并所有测试结果  →  全面诊断

将传统的OTDR测试转化为自动测试，使各种水平的技术人员一次性获得正确的结果。

专利保护适用于iOLM，包括其专用测量软件。EXFO的通用接口受美国6,612,750号专利保护。

支持IOLM的三种方式

运行iOLM和OTDR应用程序（Oi）

即使在现场也能向支持iOLM的设备添加iOLM软件选件

订购仅支持iOLM应用程序的设备

iOLM超值包

除了标准的iOLM功能集外，您还可以选择包括择增值功能的Advanced或Pro超值包。请参阅iOLM规格表，了解最完整和最新的超值包详情。

FastReporter发挥数据后期处理的最大功效

一款软件即可实现全部功能

这款功能强大的报告软件是您OTDR的完美补充，可用来创建或定制报告，从而全面满足您的需求。

TestFlow流程

无论您是现场技术人员、现场领导还是项目经理，都可以从TestFlow获益颇多。

即插即用的光测试选件

MaxTester配备即插即用的光纤测试选件，您可以在需要时购买这些选件。不论何时，安装起来都易如反掌。您可以自己安

装，不需要升级任何软件。

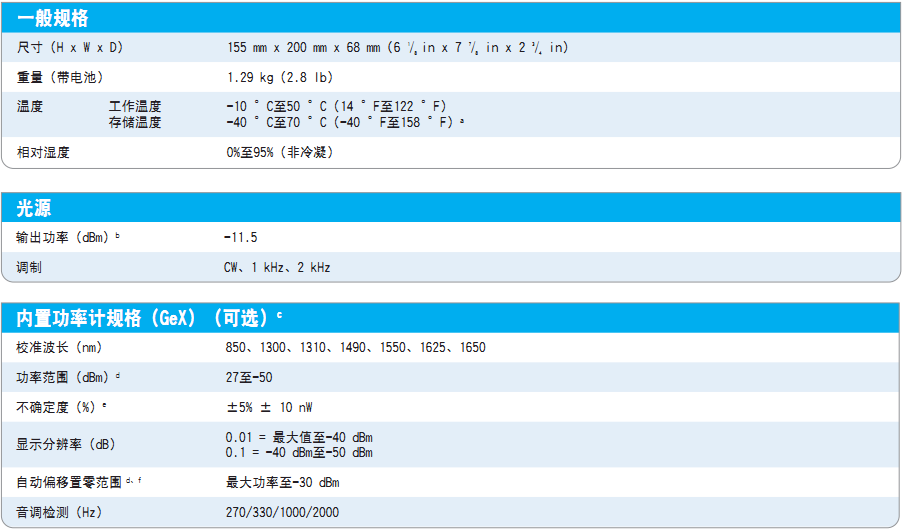

光功率计

这一款功率计（GeX）可测量高达27 dBm的功率，这在业内处于比较高的水平。它是测量光纤同轴电缆混合（HFC）网或高

率信号必不可少的工具。在与支持自动选择波长/自动切换功能的光源结合使用时，这一款功率计可以在相同波长上自动

步，从而避免任何测量不匹配的风险。

●  支持各种连接器

●  支持自动选择波长/自动切换

●  提供测量结果保存和报告功能

●  支持7个标准的校准波长

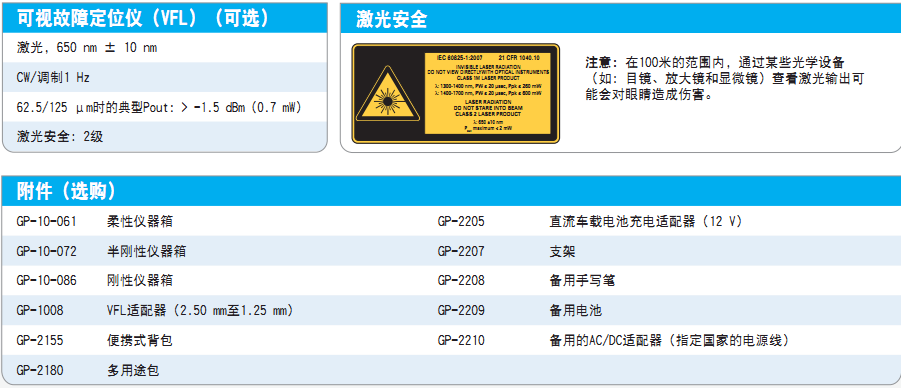

可视故障定位仪 (VFL)

除了其它造成信号损耗的原因外，即插即用的VFL还可轻松发现断裂、弯曲、故障连接器和熔接。这种虽然简单但又很必要的

故障诊断工具应成为现场技术人员工具箱的一部分。这款VFL可通过在单模或多模光纤上的确切故障点发出明亮的红光，从而

指示故障位置，其故障检测距离最高可达5 km（仅在与光功率计结合使用时提供）。

光纤连接器端面检测和验证—OTDR测试前的首要步骤

采用EXFO的光纤端面检测器来正确检测光纤连接器可防止许多问题,从而帮助您节省时间、金钱和精力。此外，使用带自动对中功能的全自动解决方案可将关键的光纤端面检测转化为快速、简单的一步操作流程。

您是否知道OTDR/IOLM的连接器也很关键？

在OTDR端口或发射光缆上出现脏污的连接器可能会对测试结果造成不利影响，甚至会在连接期间造成永久损坏。因此，定期检测这些连接器，确保其未受污染非常关键。在使用OTDR时，首先进行光纤端面检测可以最大限度地提高OTDR性能和测试效率。

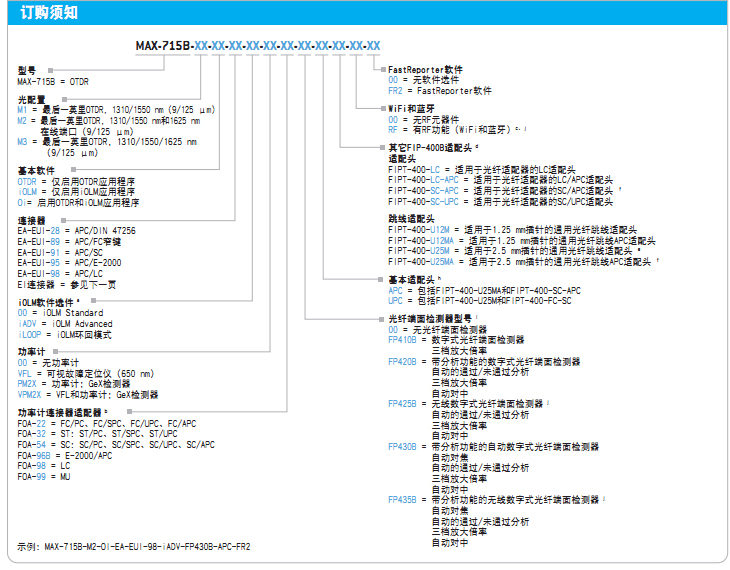

五种型号满足不同预算要求
