福禄克FLUKE DTX-PCTAC5EKS/DTX-PCTAC6KS/DTX-PCTAC6AKS/DSX-PCTAC6AKS何时需要更换?

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2019-11-04 15:35:00

RJ45跳线母座Jacks  DTX-PCTAC5EKS/DTX-PCTAC6KS/DTX-PCTAC6AKS/DSX-PCTAC5EKS/DSX-PCTAC6KS/DSX-PCTAC6AKS。不同的类别原则上不能通用,尤其是5E不能用于6类或者6A类系统。


我们可以通过 DSX-PCxx 跳线适配器如(DSX-PC5ES,DSX-PC6S,DSX-PC6AS),您可以使用 DSX CableAnalyzer测试仪确保跳线符合 ANSI/TIA 和 ISO/IEC 标准。适配器配有 RJ45 插孔,Fluke Networks 选择该插孔专用于测试 TIA-568-C.2 和 IEC 61935-2 中规定的 Cat 5e 和 6 跳线以及 IEC 61935-2 中规定的 Cat 6A 跳线。

插座实物图片样本 插座购买热线:400-996-0787


何时更换适配器的插孔?


一般来说,在连续使用的情况下,DSX-PCxx 适配器的 RJ45 插孔的良好性能可以实现5000 次插入。在非连续使用的情况下,使用寿命可减少至 750 次插入。750 次插入后,防止触点氧化的镀金层可能会磨掉,而连续使用则可以消除氧化层,延长触点的使用寿命。


出现以下任一情况时请更换适配器插孔:


☆ 跳线测试的余量开始变小。

☆跳线测试,尤其是布线图或回波损耗测试开始获得不一致的测试结果。

☆ 跳线连接插孔超过 5000 次。

☆ 附录 A 中列出的特性测试失败或测试结果与适配器为全新时的测试结果相差甚远。



如何监控插孔的插入次数?


要查看对跳线适配器执行的测试次数,请将适配器连接至主测试仪,然后轻触工具 > 版本信息 > 适配器。这些计数显示在版本信息屏幕上:1) 自测计数是对适配器执行的自动测试次数。2) 当前序列是可以重置的自测计数。使用该计数器监测插孔的插入次数。要在更换插孔后重置计数器,请轻触重置序列。

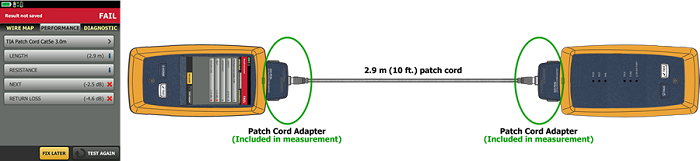

参考阅读:跳线测试失败原因


● 布线故障、工艺差、劣质材料或电缆或插头损坏会导致跳线失败。

● 当余量开始变小且故障频现时,表明适配器可能需要更换新插孔。如果在适配器为全新时分析其性能,请使用测试结果和基准跳线评估其性能。

●布线图故障


布线图故障通常是由这些问题造成的:


☆ 线缆连接的插头处的插针有误

☆ 连接故障

☆ 插头损坏

☆ 电缆损坏

☆ 在测试设置幕上选择了错误的插座配置

☆ 混淆了 T568A 和 T568B 布线标准(1、2 和 3、6 交叉)

☆ 导电材料粘连在插针和插头之间



●回波损耗故障


回波损耗故障通常是由这些问题造成的:

☆ 电缆阻抗并非 100Ω

☆ 跳线处理引起阻抗变化

☆ 插头处的线对过于松散

☆ 劣质插头

☆ 电缆阻抗不一致(劣质电缆)

☆ 电缆扭曲,如收缩或弯折

☆ 插头和插孔匹配不良(通常会影响 Cat 6/E 类应用)

☆ 选择了不正确的测试限制




● NEXT 故障


NEXT 故障通常是由这些问题造成的:

☆ 插头处的线对过于松散。大多数 NEXT 故障出现在插头处,该处的线对过于松散

☆ 劣质插头

☆ 劣质电缆

☆ 插头和插孔匹配不良

☆ 电缆扭曲,如收缩或弯折

☆ 受测线路附件电气噪音过多。

☆ 选择了不正确的测试限制
