轻松可靠地测试电动汽车充电桩的安全性和功能

FEV300 测试适配器套件设计用于测试充电桩交流充电模式 3 的功能和安全性。该适配器可模拟电动汽车并打开充电循环（激活电压/电流输出），允许与相应的测试仪器配合执行测试，比如安装测试器（例如 Fluke 1664 FC）和/或示波器（例如 Fluke 120B 系列 Industrial ScopeMeter）。您可以使 用 FEV300 适配器套件，按照 IEC/EN 61851-1 和 IEC/HD 60364-7-722 标准来测试充电桩。

特性和功能：

●  适合具有充电模式 3 的车辆充电桩

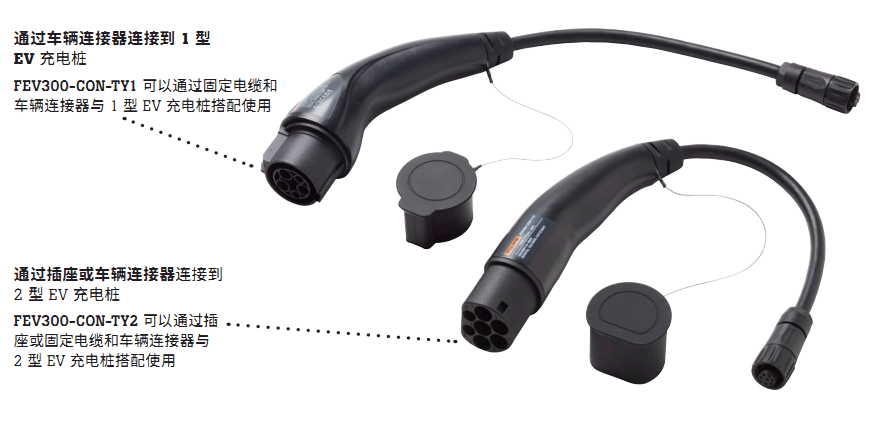

●  通过 2 型 EV 插座及 2 型和 1 型 EV 连接器安装到充电桩上

●  PE 预测试：通过此安全性功能，将测试 PE 导体是否可能存在对地危险电压。

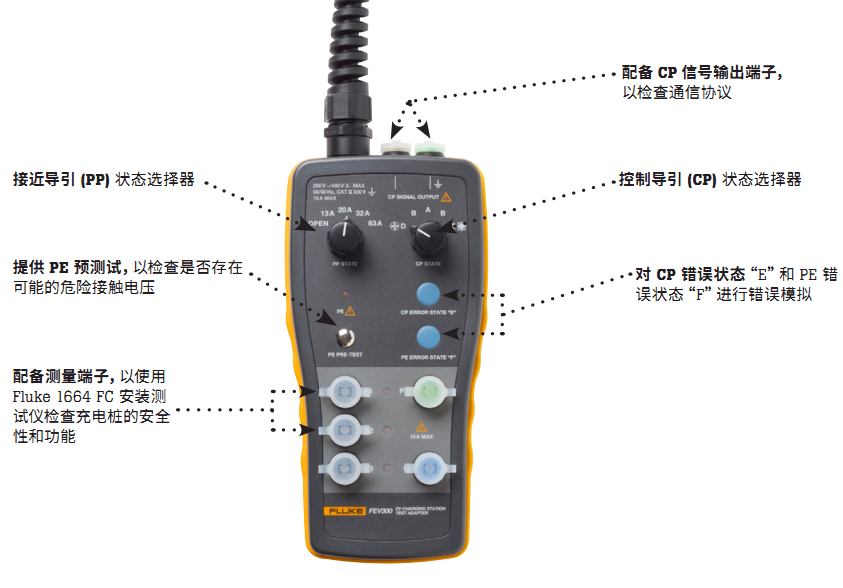

● 接近导引 (PP) 状态（电缆模拟）：通过 PP 状态旋转开关，该适配器可以模拟充电电缆的各种电流功能。

●  控制导引 (CP) 状 态（车 辆 模 拟 ）：通过 CP 状态旋转开关选择器，可以模拟所有充电状态。

●  通过三个 LED 指示灯提供单独的相位指示，可轻松检查充电输出处是否存在电压。

●  配备测量端子 L1、L2、L3、N 和 PE，以连接安装测试仪等测试设备来执行安全性和功能测试。

●  兼容性：通过允许直接连接到 FEV 测量端子，集成到 Fluke 测试和测量工具产品组合。

●  Fluke 1664 FC 可通过测量端子进行安全性测量：

   ●  接地接头

   ● 绝缘

   ●  环路/线路阻抗

   ●  RCD 跳闸测试

●  CP 错误状态“E”模拟

●  PE 错误状态“F”（ 接 地 故 障 ）模 拟

●  配备 CP 信号输出端子，以检查适配器（模拟电动汽车）和充电桩之间的通信。这可以由示波表 ScopeMeter? 或万用表测量。电压水平决定了充电模式，此 PWM（脉宽调制）信号的占空比决定了最大允许充电电流。

●  IP 54 防护等级 - 防尘、防溅水
