福禄克LinkSprinter详细操作说明 用户手册

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2016-01-25 14:15:00

LinkSprinter测线仪可谓与时俱进,一个小小的测线仪,通过WIFI连接到智能手机上,便可通过智能手机的浏览器访问测线仪,从而将各项测试的结果显示出来,并可以存储在福禄克的远程服务器上,操作灵活方便,相比老款的福禄克链路通LinkRuner/Linkrunner Pro等前辈,更具有当前互联网+的时间气息。

上图是LinkSprinter 300测线仪,拿到手上,和早期的NOKIA黑白机大小相当,做工精致而小巧,不用的时候可以直接放在口袋里而不占用过大空间。切勿让 LinkSprinter 小巧的体积迷惑了你,它包含了诸多功能,并有多种自定义配置选项,您可对每台测试仪进行单独设置,也可在 Link-Live 云服务 Job Pro 中设置并推送到所有装置上,从而实现更好的劳动力自动化。



使用案例:(以福禄克LSPRNTR-300为例)

开机后通过测线仪自带的WIFI发射功能,我们的智能手机可以很方便的连到测线仪的WIFI上,从而在WEB浏览器输入测线仪的IP地址(默认为172.16.9.9)即可访问测试主页菜单。每一项测试都可以点击屏幕来查看详细结果。将LinkSprinter接入到您的移动设备(仅限LSPRNTR-300或者LSPRNTR-200)


 打开WIFI传输

轻触LinkSprinter的电源按钮,然后再轻触一次。蓝色WIFI图标将会亮起。

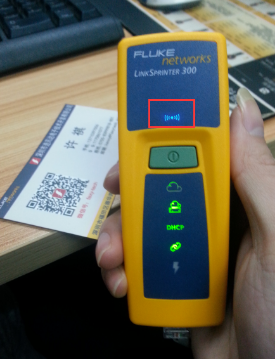

蓝色WIFI指示灯


② 连接WIFI

 导航再WIFI网络列表,选择SSIDSSDI为“Linksprinter+MAC地址后六位。

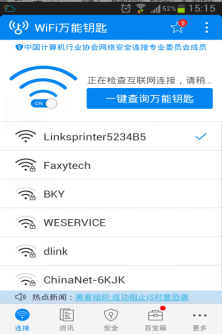

智能手机网络SSID linksprinter名称


③ 界面操作

打开浏览器,输入IP地址172.16.9.9 (默认IP)每一项测试都可以点击屏幕来查看详细结果。下面又3个按钮,可以分别打开主测试界面,设置界面,工具界面。

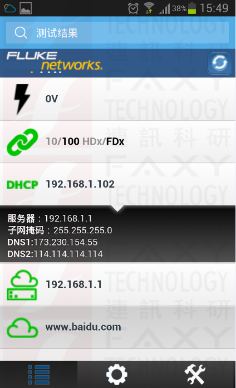

Linkspritner主测试界面

主测试界面,可以看到的信息包括:POE测试的电压,交换机端口速率,DHCP的状态,网关和最近的交换机信息。以及云服务测试仪。

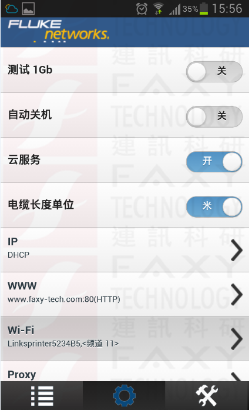

福禄克linksprinter设置界面,可以设置测试1G,仪器是否自动关机,云服务是否测试,IP 是固定IP还是DHCP,网页测试等等。


福禄克

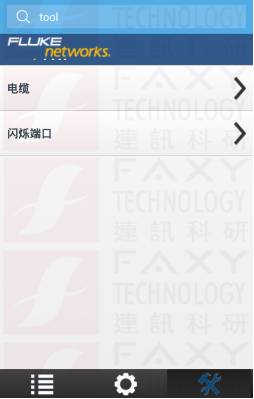

Linksprinter工具界面

福禄克Linkspriter 工具界面可以看到电缆测试和闪烁端口的功能,点击下面最右边的工具图标,可以打开2个比较实用的工具:交换机端口闪烁和电缆长度测试功能,交换机端口闪烁很很实用的功能,可以快速找到测线仪所连接的网线在交换机上对应的具体端口,可以快速找到那根网线和端口号。电缆长度测试则可以测出连着测线仪的网线的具体长度,是不是都很实用呢!值得一提的是,这个功能只有LinkSprinter 300才有。

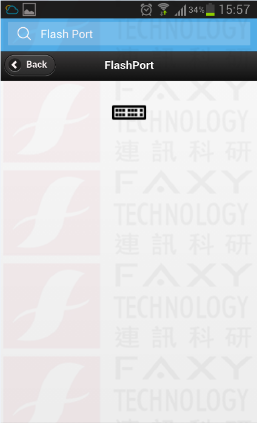

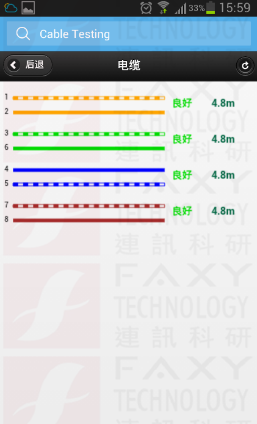

linksprinter 长度测试界面                            linksprinter 交换机端口闪烁
