• 工程师测试所有单相继电器的工具箱

•


• ●可单机操作

• ●坚固可靠

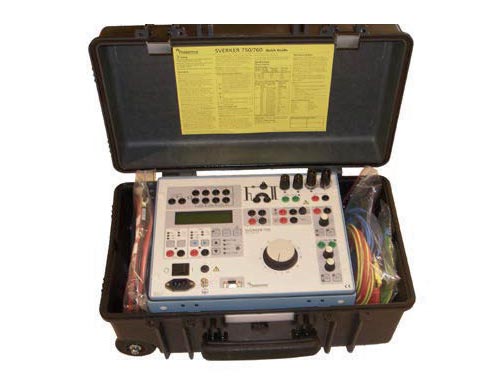

SVERKER750及SVERKER780继电测试仪是工程师的工具箱，逻辑化布置的控制面版，让SVERKER 650的使用更方便直接。

SVERKER750及SVERKER780的多种功能令继电测试更有效率，例如，它的强大测量部分可显示(除了时间、电压和电流外) Z（阻抗）、R（电阻）、X（电抗）、S（视在功率）、P（有功）、Q（无动）、相角和cos φ（功率因素）；电压表亦可用作第二电流表(例如当测试差动继电器)，所有值均清晰地显示在显示屏上。

用户也可以利用内置的可变电压源有效率地测试方向防护继电器。SVERKER780有一个持续相移功能及频率调节功能，可简易地测试自动重合闸装置。

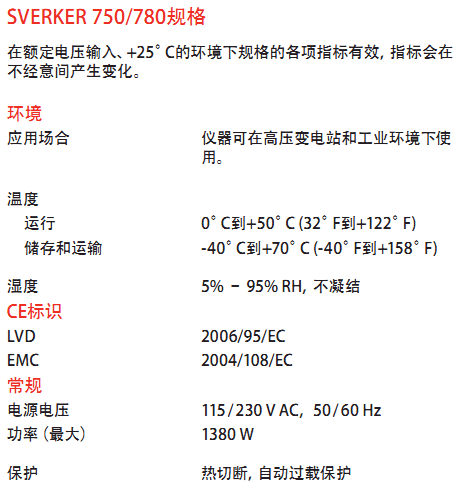

设备的设计符合欧盟标准及其它个人和操作安全标准，SVERKER750及SVERKER780装有一个串连通信接口可与个人电脑和软件SVERKER Win连接。

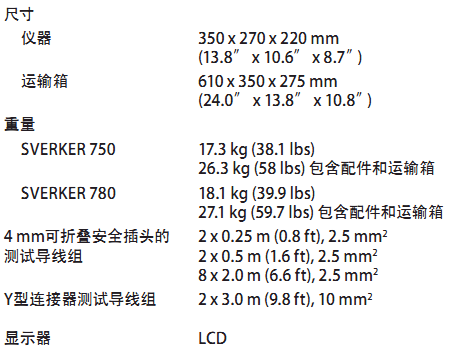

SVERKER重量只有18 kg (39 lbs)，便于携带到现场使用。

两个或以上的SVERKER设备可以同步操作，让用户可进行基本的三相测试。

SVERKER 750/780继电器测试系统产品描述：

SVERKER 750/780继电器测试系统是工程师的工具 箱。控制面板的布局符合逻辑性，SVERKER 650的用 户会对它产生熟悉的感觉，并且可以立即投入使用。

SVERKER 750/780带有许多使继电器测试高效的功 能。比如，它功能强大的测试部分可以显示除时间、 电压和电流之外的 Z、R、X、S、P、Q，相位角和 cos φ。电压表也可以用作第二电流表（比如在进行 差动继电器时）。所有读数都显示在一块易于阅读的 显示屏上。

您也可以通过内置的可变电压源高效地测试方向保护 设备。在SVERKER 780中，这个电源拥有连续的移相 功能和变频功能。自动重合闸设备也可以被容易地检 测。

SVERKER 750/780的设计符合EU标准和其他人身设备 安全标准，它们配有串口通信端，可以连接到个人电 脑和电脑软件SVERKER Win。由于紧凑的SVERKER仅 重18 kg，它可以很容易的从一处拿到另一处。 两个或以上的SVERKER可以同步，使用户可以操作一 台基本的三相测试仪器。

SVERKER 750/780继电器测试系统产品应用：

继电器测试

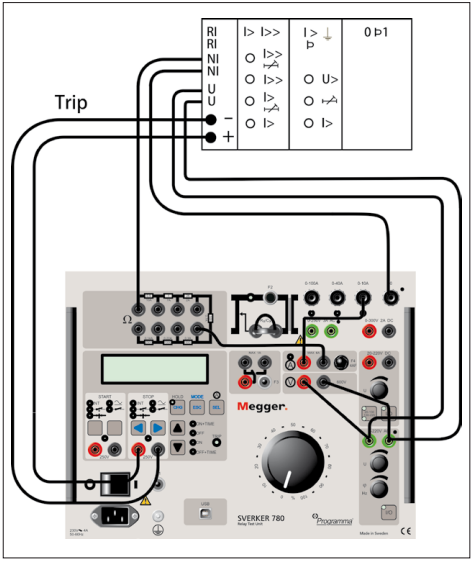

SVERKER 750/780主要是用来测试继电保护设备的二次侧测试。几乎所有的单相保护都可以使用SVERKER测试。您也可以测试可以分别进行单相测试的三相继电器，以及一系列需要移相的继电保护系统。最后，它还可以测试自动重合闸设备。

SKERKER 780可以在15 Hz到550 Hz频率范围内测试电压继电器。

SVERKER 750/780继电器测试系统特点和优点：

1. 电阻组合

内置的电阻组合对电流和电压的调节更加精确

2. 启动和停止条件

计时器的启动和停止输入会响应变化、电压或触点的关闭/打开。在测试自动重合闸继电器时也可使用计时器的启动输入，用以同步两个或以上的SVERKER设备和使用外部信号产生信号。

3. 显示

显示时间、电流、电压和其他参数。也可以进行设定，按下MODE按钮您就可以进入设定模式。

4. 冻结功能（HOLD）

通过将显示屏上的读数静止，使仪器可以测量短至主电源周期四分之一时间内的电压和电流。电压和电流读数在计时器停止时被冻结。如果计时器不停止，那么当电流中断时读数也会被冻结。

5. 闭合/断开连接

在测试开始后自动改变状态。可以用作同步两台或者更多的SVERKER设备、其他外部设备或者来回地切换施加到继保设备的电压，使其在故障与非故障间切换。

6. 电流表和电压表

电流和电压通过内置的电流表和电压表进行测试。也可测量电阻、阻抗、相位角、功率和功率因数。读数在显示屏上显示出来。这些设备也可以用来测量外部电路的数据。电压表也可用作第二台电流表（比如当使用CSU20A测试差动继电器时）。电流和电压可以以A和V表示，也可以用给定电压和电流的百分比来表示。

7. 电流源

根据不同的输出端，提供0-250A AC， 0-250V AC或0-300V DC的输出电流。通过主旋钮进行设定。电流、电压和其他参数的读数会显示在屏幕上。开始开关用来打开和关闭电流源。如果时间也被测量，那么这些参数的测量会与计时器同步。

8. 辅助电压源

提供两个范围的20-220V DC电压。配有过载保护，与其他输出独立。常用作被测设备的电源。

9. 状态指示器

计时器的开始和停止输入分别配有状态指示器灯，亮的时候代表回路闭合或电压为零（在探测触点闭合或断开时很有用）。这些指示灯使测试开始前检查回路成为可能。

10. 计时器输入

计时器拥有分开的开始和停止输入，它可以用来测量外部周期和由SVERKER产生的序列。测试时间在屏幕上显示。每个输入也可被设置为根据触点是否存在电压（AC或DC）作出响应。

11. 开始开关

控制电流源和计时器的开和关。可以设置为四个状态中的一种。ON+TIME会同时开始信号的产生和计时。可以用来测试过××（××代表电压、电流或其他参数）继电器。在一下情况下信号持续：a）继保设备操作或中止计时器，或b）超过最大计时时间或开始开关松开（如果选择片刻模式）OFF表示关闭电流源，因此输出中断。ON会打开电流源，使其处于发电状态。OFF+TIME会中断电源，同时开始计时。在测试低××（××代表电压、电流或其他参数）继电器时使用。计时器在继保设备动作后停止。当测试自动重合闸系统时，SVERKER可以设定为当定时器的开始输入被闭合命令激活后产生新的输出。

12. 电脑通信接口USB

SVERKER配有与个人电脑和PC软件SVERKER Win通信的串口。

13. 跳闸指示器

当停止条件满足时发光，指示继保设备的动作。如果进行的测试包含时间，这个指示器当继电器发生动作时开始闪烁。

14. 主旋钮

用来设置电流源产生的电流输出。

15. AC电压源

由于AC电压源与其它输出分离，它被设置为独立于电流源的电源。AC电压源主要用来为继保设备提供电压输入。
