产品概述: Fluke MDA-510 和 MDA-550 电机驱动分析仪

利用引导式测试设置和自动化驱动器测量提供可靠、可复验的测试结果，使电机驱动器故障排除工作化繁为简。

Fluke MDA 510 和 MDA 550 Motor-Drive Analyzer 不仅可以节省时间和避免复杂的测量设置所带来的麻烦，同时还能简化变频驱动器的故障排除过程。只需要选择一项测试，接下来分步引导式测量就会显示出您需要在何处建立电压和电流连接，同时，预设的测量配置能够确保您采集到每个关键电机驱动器部分所需的所有数据——从输入到输出、直流总线以及电机本身。从基本测量到高级测量，MDA-500 系列能够做到全面覆盖，而利用内置的报告生成器，您可以快速、轻松、自信地生成校准前和校准后报告。

MDA-510 和 MDA-550 是理想的便携式电机驱动器分析测试工具，可以帮助您查明并排除逆变器型电机驱动器系统的各种常见问题。

●测量电机驱动器的主要参数，包括电压、电流、直流总线电压电平和交流波纹、电压和电流失衡和谐波 (MDA-550)、电压调制和电机轴电压放电 (MDA-550)。

●执行扩展谐波测量，以确定低次和高次谐波对您电力系统的影响。

●进行引导式测量，利用图形化分步式电压和电流连接图，对电机驱动器输入、直流总线、驱动器输出、电机输入和电机轴 (MDA-550) 进行测量。

●使用简化的测量设置和预设的测量配置，根据所选的测试程序自动触发数据收集。

●快速、轻松地创建报告，尤其适合记录故障排查日志以及与他人协作。

●测量额外的电气参数，借助完整的 500 MHz 示波表、仪表和记录功能，对工业系统进行全面的电气和电子测量。

Fluke MDA-510 和 MDA-550 电机驱动分析仪采用引导式测试测量，使分析工作变得比以往更容易。

驱动器输入

通过测量输入电压和电流，然后通过将变频驱动器 (VFD)（又称为变速驱动器 (VSD) 或调速驱动器 (ASD)）的标称额定电压与实际供给电压进行比较，来快速查看数值是否处于可接受的限值范围之内。然后，检查输入电流，确定电流是否处于最大额定范围之内，以及电缆规格是否合适。您还可以通过目视检查波形形状或查看具有总谐波失真和单个谐波的谐波频谱图屏幕 (MDA-550)，检查谐波失真是否处于可接受的水平。

电压和电流失衡

检查变频调速驱动器输入端子上的电压失衡，从而确保相位失衡不会过高 (<2%) 且相序正确。您也可以检查电流失衡，因为过度失衡可能表示驱动器整流器存在问题。

扩展谐波测量

谐波过多不仅会威胁旋转电机的安全，对连接到电力系统的其他设备也是一个威胁。MDA-550 能够发现电机驱动器的谐波，还能发现逆变器开关元器件可能产生的影响。MDA-550 有三个谐波范围，1 至 51 次谐波、1 至 9 kHz 和 9 kHz 至 150 kHz超谐波，能够发现任何谐波污染问题。

直流总线

在电机驱动器中，驱动器内部的交流-直流转换至关重要，为获得更佳驱动器性能，必须要保证电压正确、充分滤波并保持低纹波水平。高波纹电压可能说明电容器存在故障或所连接电机的规格不正确。MDA-500 系列的记录功能可用于在负载接通的工作模式下对直流总线的性能进行动态检查。

驱动器输出

重点通过测量电压频率比 (V/F) 和电压调制深度来检查逆变器驱动器输出。当 V/F 比率的测量值偏高时，电机可能过热。当 V/F 比率偏低时，所连接的电机可能无法在负载上提供所需的扭矩，进而无法充分地运行预期的流程。

电压调制

运用脉冲宽度调制信号的测量值来检查可能对电机绕组绝缘造成损坏的高电压峰值。脉冲的上升时间或陡度通过 dV/dt 读数（一定时间内的电压变化率）来表示，此读数应与电机规定的绝缘值进行比较。这些测量值还可以用于确定开关频率，以判断信号发生上下浮动的电子开关或接地是否存在潜在的问题。

电机输入

确保为电机输入端子接入电压至关重要，而合理地选择驱动器与电机之间的布线同样关键。错误的布线选择会导致驱动器和电机由于反射电压峰值过高而损坏。检查端子上的电流是否处于电机额定值范围之内非常重要，因为电流过高会导致电机过热，并因此缩短定子绝缘的寿命，导致电机提前出现故障。

电机轴电压

来自变频驱动器的电压脉冲可能在电机定子至其转子间发生耦合，从而导致转子轴上出现电压。当这种转子轴电压超过轴承润滑脂的绝缘电压时，可能会出现闪络电流（火花），从而导致电机轴承座圈发生点蚀和槽蚀，这种损坏可能导致马达过早出现故障。MDA-550 系列分析仪附带有碳纤维刷探针，可轻松检测是否存在破坏性的轴电压（闪络电流引起），同时，脉冲振幅测量和事件计数功能则让您能够在发生故障之前采取措施。MDA-550 的附件和功能让您能够发现潜在的损坏，而无需投资昂贵的永久安装式解决方案。

分步引导式测量确保在您需要时提供所需的数据

MDA-500 系列旨在帮助您快速、轻松地检测和排除三相和单相逆变器型电机驱动器系统的各种常见问题。借助屏幕上的信息和分步式设置向导，您可以轻松配置分析仪并获得所需的驱动器测量，从而快速做出更好的维护决策。从电源输入端口到已安装的电机，MDA-500 所提供的测量功能让您能够快度为电机驱动器排除故障。

•




•

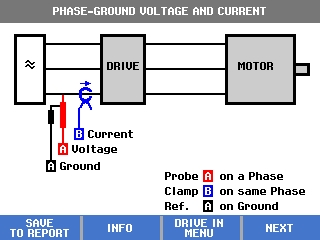

  Drive input step-by-step guided measurement connections
