EtherScope  nXG便携式网络专业智能测试工具

EtherScope nXG概述

EtherScope nXG 便携式网络专业测试工具是一款多技术、多合一的手持式网络分析仪，使工程师和技术人员能够更快地完成更多工作，帮助他们部署不断变化的 Wi-Fi 和以太网接入网络， 并进行维护和文档记录。凭借 EtherScope nXG 简单的操作、深入的可见性以及远程访问和控制功能，工程师现在可以与现场技术人员进行深度合作，加快解决问题的速度。

使用先进的智能app和专用测试硬件，针对技术升级、NBASE-T、10G 网络和 Wi-Fi 网络进行测试、验证与故障排除

验证关键服务器、上行链路和关键终端设备（高达 10G）的以太网链路性能，并验证 Wi-Fi 网络性能

可选的NXT便携式频谱分析卡支持全 2.4GHz 和 5GHz 频谱分析

帮助没有网络管理系统或其他级别工具访问权限的的技术人员，评估并记录由多个 VLAN 和 Wi-Fi SSID 组成的复杂网络部署

帮助远程工程师与现场技术人员合作进行故障排除，以解决远程站点的棘手问题，从而节省时间和差旅成本

通过免费的 Link-Live云服务，无缝整合、分析和管理现场测试数据，并与网络管理系统集成

使用 Link-Live 云服务自动发现并即时进行您的有线和 Wi-Fi 网络；加快故障排除速度，保持最新的网络文档。导出到 Visio

主要特点

多合一设备，支持多种技术

EtherScope nXG 具有两组本地 Wi-Fi 网络接口：一个用于扫描和测试 Wi-Fi 网络的 2x2 适配器，以及一个用于远程控制连接和测试的 1x1 适配器。这两个接口均支持 802.11a/b/g/n/ac，可以显示使用率分析，以及 Wi-Fi 信道、SSID、BSSID、无线AP、客户 端设备。EtherScope nXG完全支持 6GHz。

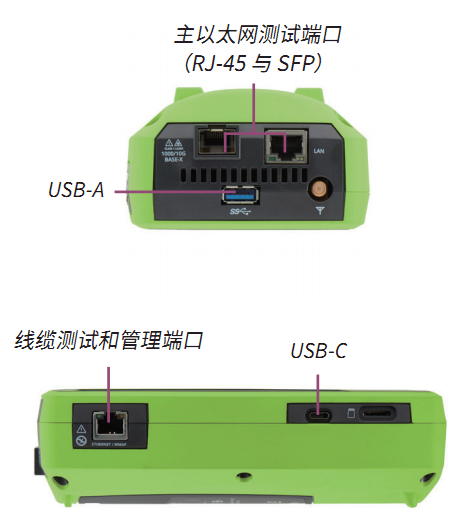

EtherScope nXG 配备两个以太网端口。主测试 RJ-45 端口支持从10/100Mbps到 1/2.5/5/10Gbps 的多千兆网络，以验证链路速度、SNR（信噪比）（以及对外标示为“双工” 和“已连接”。它可以在高达 90W 的 PSE 负载下请求并验证 PoE 功率，也可以通过单/多 模 SFP+ 连接到光纤网络，以测试基于 1/10Gbps 光纤的以太网。第二个 RJ-45 管理端口可连接到 10/100Mbps甚至到1Gbps的以太网进行远程控制，并在需要时进行网络扫描和测试。该端口也用于线缆测试。

EtherScope nXG内置的蓝牙v5 / BLE射频，可用于连接和进行BT / BLE的场地勘查， 而 USB 接口支持配件以及其他设备连接。

*各国6GHz频谱的分配有差异。详情请参考订购资料。频谱分析需要选购2.4/5GHz专用的NXT-1000便携频谱分析卡。

简化任务并帮助技术人员使用新一代 AutoTest（自动测试）技术验证复杂的网络

EtherScope nXG 配备便利即用的 AutoTest 配置文件，提供最佳实践的通过/未通过阈值，可快速评估 Wi-Fi 和有线网络的网络配置和服务。

以太网网络：交换机端口 PoE 特性、VLAN 标记流量检测、802.1x 身份验证、公告与协商的链路速度、DHCP/DNS/网关可用性以及可访问性。

空中信号质量：评估无线AP数量、同信道和相邻信道干扰以及信道使用率

Wi-Fi 网络：支持各类身份验证和安全方案 （包括WPA3），以连接到 SSID/BSSID，并按信号覆盖/噪声、DHCP/DNS/网关可用性和可访问性进行评估。

可以为复杂网络创建多个配置文件，每个交换机端口支持多个 VLAN，并且支持具有多个 SSID 的 Wi-Fi 网络，每个 SSID 都有自己的 IP 目标 集。然后将它们组织为配置文件组，并按顺序针对每个配置文件执行各项测试。这样就可以一次性验证和记录多个 VLAN 和 SSID。由于预定 义的配置文件可以单独执行，因此配置文件组可作为技术人员在故障排除期间验证每个特定 VLAN 或 SSID 的辅助资源。借助配置文件组， 工程师可以将其网络配置和测试知识转移给技术人员，从而节省培训时间与精力。

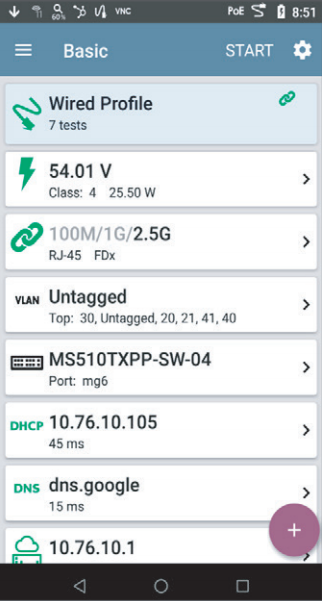

提供 VLAN 和 802.1x 身份验证的 NBASE-T 网络

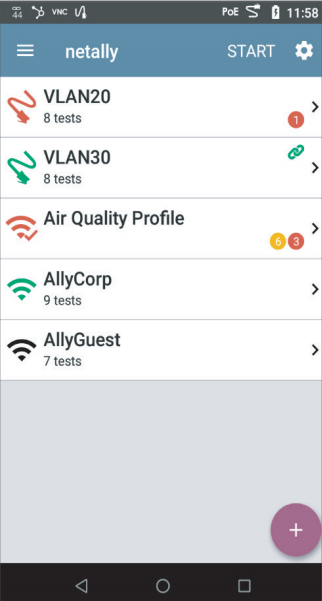

添加和自定义配置文件以进行标准化测试

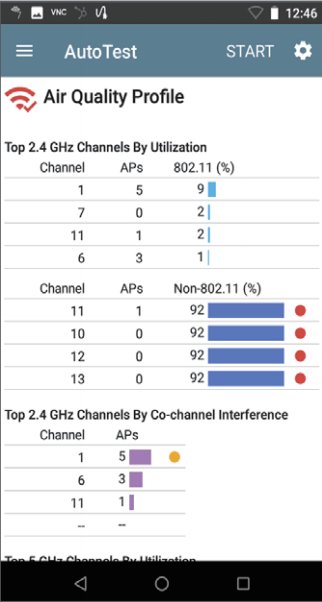

Wi-Fi 空中信号质量 - 检测频繁使用信道

Wi-Fi SSID 连接和覆盖范围

24小时监控间歇性问题

定期 AutoTest （自动测试）? 在此模式下，AutoTest 将以指定的时间间隔（从 1 分钟到60分钟， 持续时间从10分钟到 24 小时）运行，并将结果发送到 Link-Live 以查看一段时间内的结果。这样，用户就能高效地长时间监控网络的各个方面，或是帮助诊断间歇性问题，无需手动执行多次测试。结果会自动加上时间戳，用户可以在前面添加注释，以便进行分组或管理。使用过滤和排序功能，可以在 Link-Live 中快速分析测试结果。在发现错误时，将通过电子邮件发出警告。

多千兆链路验证

随着多千兆交换扩展部署（通常用于为 Wi-Fi 6无线AP提供更大的带宽），用户发现他们的电缆线路可能无法支持所需的速度。线缆的质量、长度、安装工艺以及环境中的噪音都可能导致速度“降档”至低于预期速度。

布线SNR测量 ? EtherScope nXG 现在可以验证铜介质是否具有多千兆能力 (2.5/5/10Gig)， 并在发生链路降速时，进行根本原因诊断。

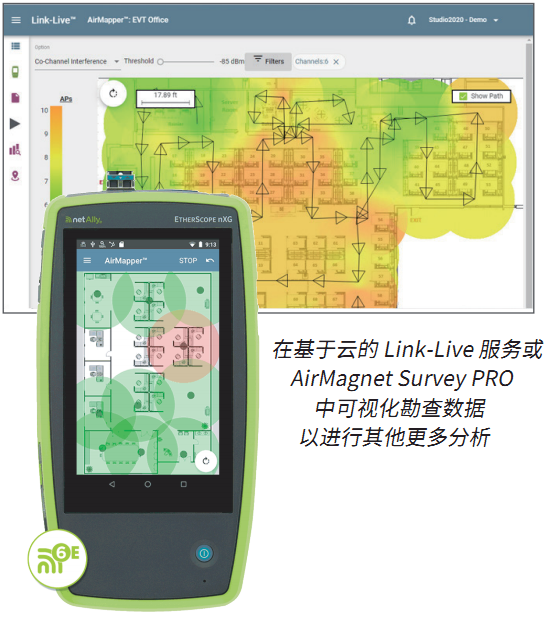

AirMapper 场地勘查App—现已支持Wi-Fi

借助 AirMapper app，EtherScope nXG 用户现在可以快速、轻松地基于位置收集 Wi-Fi及蓝牙/BLE 测量数据、在 Link-Live 云服务中创建关键性能指标的可视化热图， AirMapper app易于使用，非常适合对新部署进行快速场地勘查、更改验证和性能验证。

借助 Link-Live 中的勘查项目管理功能，在远程站点进行勘查的分布式团队的工作效率和协作能力有了极大的提高。团队负责人现在可以在 Link-Live 中创建一个项目，上传并校准平面图，然后自动将配置好的项目推送到所需的手持式仪器。

● 借助完全移动的平台，更快、更轻松地完成 Wi-Fi场地勘查

● 使用基于硬件的平台，无需加密狗或绑定设备，即可进行企业级勘查， 从而准确、完整地收集数据

● 使用 Link-Live 中的 InSite? 智能自动识别常见的 Wi-Fi 网络问题

● 协作 - 通过 Link-Live 云服务轻松可视化和共享勘查数据

● 同时进行被动和主动 Wi-Fi 勘查，以收集关键场地指标，并通过一次勘查即可验证客户体验和漫游情况

● 将Wi-Fi勘查数据传送到AirMagnet Survey PRO以进行更加深入的分析、规划和报告

AirMapper 场地勘查应用程序

备注:support.netally.com/allycare/ 拥有 AllyCare 支持服务的 EtherScope nXG 客户可以使用增强型场地勘查可视化和过滤功能。有关 AllyCare 服务的信息，请访问

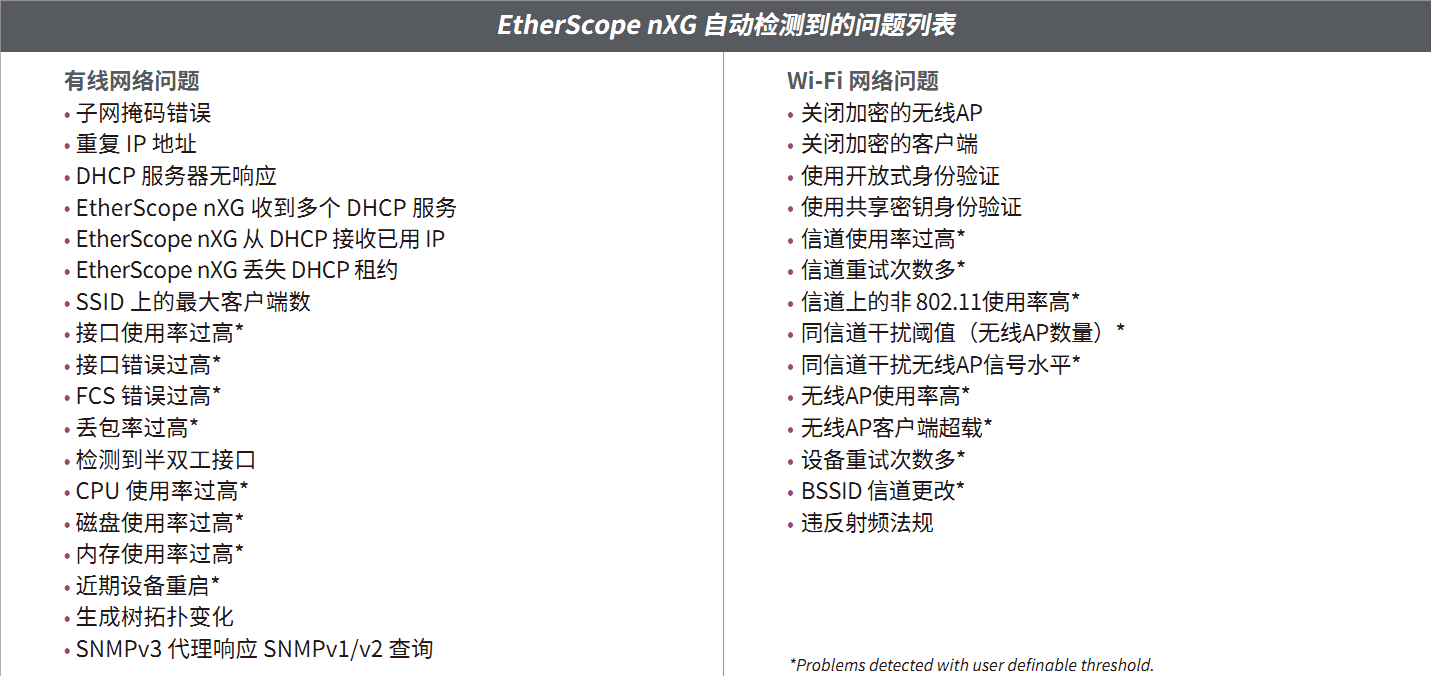

自动问题检测

EtherScope nXG 可以自动诊断有线和无线网络上的各种情况并识别特定问题。轻按“问题”选项会显示发现的所有问题，并可按严重性或检测时间进行排序。进入以查看问题详细说明和建议的解决措施。

本机支持Wi-Fi 6及6GHz

随着Wi-Fi 6/6E的引入，WLAN验证和故障排除的方式发生了变化。引入了旨在提高流量管理效率和支持6GHz频段的新技术，从而在需要高用户容量的环境中实现更高的吞吐量和更好的性能。

新推出EXG-300型号，是EtherScope nXG的最新增强版本，内置了Wi-Fi 6/6E射频。新版本的EtherScope nXG包括对OFDMA，OBSS，1024-QAM和6GHz频段等新技术的支持。

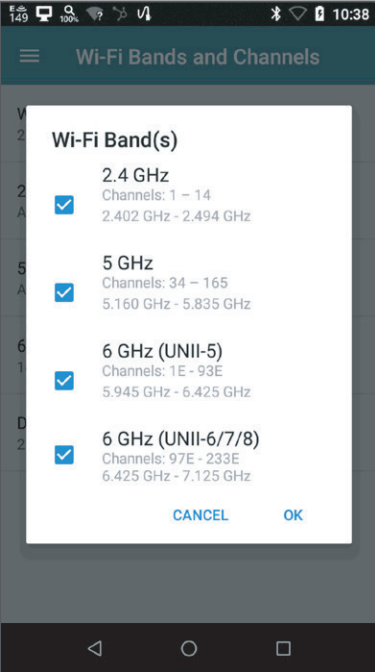

Wi-Fi频段

1)  使用自带的 802.11ax 射频以验证实际的 Wi-Fi 6/6E 网络性能。

2)  使在 2.4GHz、5GHz 和 6GHz 频段工作的所有 Wi-Fi 设备可视化。

3)  提供准确的 802.11使用率数据，并支持 Wi-Fi 6 控制、管理和数据祯的捕获。

4)  通过使用RNR（Reduced Neighbor Reports）、PSC（Preferred Scanning Channels） 以及从单个信标帧获取多个 SSID 信息，更快地发现Wi-Fi设备。

5)  通过使用 WPA3 和Enhanced Open（增强开放模式）来增强安全验证。

Wi-Fi AutoTest (自动测试)- 链接验证

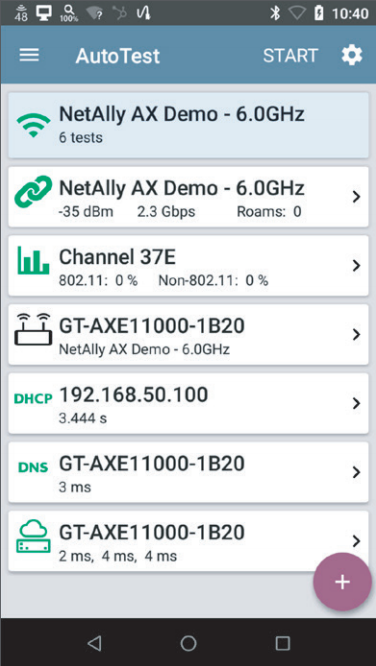

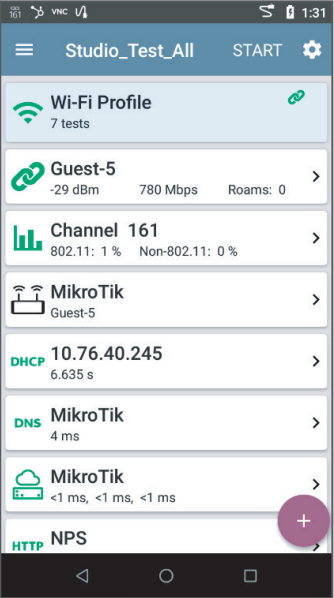

Wi-Fi AutoTest

Wi-Fi AutoTest通过连接到选定的无线网络（关联到无线AP）来运行一系列测试，并提供成 功、警告或失败的状态指示。这项全面的测试不仅可以验证 Wi-Fi 连接，还可以验证每个关键 的支持网络服务。（注：Wi-Fi AutoTest 支持连接到必须登录才能访问的强制网络门户；有关 说明，请参见《用户指南》。）

Wi-Fi 链接测试 ? 验证连接到所选网络的能力。深入解读链接测试，提供有关 SSID、信号强 度/SNR、信道使用率、重试和 PHY 速率的详细信息。值得注意的是，漫游指示设备已与先前 的无线AP断开并连接到信号强度更好的其他无线AP的次数。

Wi-Fi 链接测试图可以保存和显示过去 24 小时内的数据，从而提供一种识别特定问题实例 的“回溯式”方法。

信道测试 ? 实时显示无线AP运行的信道以及当前 802.11 和非 802.11 使用率，并绘制设备使用的信道容量和非 802.11 干扰的百分比。

无线AP测试 ? 显示所支持网络的无线AP名称和 SSID、其 IP 和 MAC 地址、安全性、信道（如 果 BSSID 位于多个信道上，加粗数字表示主要信道）、支持的 802.11 类型以及客户端关联（ 连接到无线AP的客户端数量）。

DHCP、DNS、网关结果 ? 这些可验证通过 Wi-Fi 网络的关键网络服务的可用性和性能。每个 测试的诊断功能均提供有关响应时间和日志的详细信息，以进行故障排除。

路径分析 ? 可以从上述网络服务测试中运行，以识别指向指定服务（或服务器）的连接路径； 这对于确定错误或是有线网络的过度使用是否影响特定服务很有用。

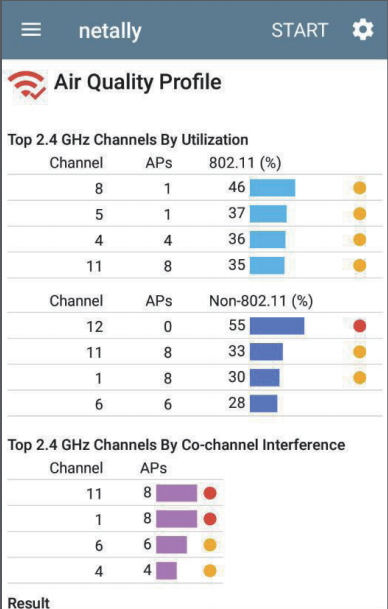

空中信号质量测试

空中讯号品质结果显示过度使用和同频道干扰

空中信号质量测试对您无线网络中的信道进行一次扫描，以测量信道使用率和干扰。空中信号质量结果屏幕上的每个表格显示每个频段中使用率或同频道干扰最高的四个频道，以及在该信道上运行的无线AP数量，包括在 5GHz 频段和6GH 频段中检测相邻信道的干扰（检测 40 和 80 MHz 带宽的重叠 BSSID）。
