EA类设施: 安装完成后的现场测试要求

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2016-12-12 13:44:00

A.超六类网线安装测试一般要求

1、应对安装中的每条电缆链路执行以下测试:

a.接线图

b.长度

c.插入损耗

d.NEXT损耗

e.PS NEXT损耗

f.ACR-N损耗

g.ACR-F损耗

h.PS ACR-F损耗

i.回波损耗

j.传输延迟

k.延迟偏差

l.直流(d.c.)环路电阻

m.直流(d.c.)电阻不平衡

n.屏蔽层连通性(如有)

o.横向转换损耗(TCL)

p.等电平横向转换转移损耗(ELTCTL)

遵循以下标准规定的现场测试规范:

  • ISO/IEC 11801(2002):信息技术– 用户建筑群普通电缆线路

  • ISO/IEC 11801:信息技术– 用户建筑群普通电缆线路 修正1

  • ISO/IEC 11801:信息技术– 用户建筑群普通电缆线路 修正2

  • IEC 61935-1 ed 4.0ISO/IEC 11801标准规定的平衡通信电缆的测试 1部分:已安装电缆

    这些标准被统称为“ISO EA类标准”

本文档使用的术语由以下标准定义或与其一致:

  • ISO/IEC 14763-2:信息技术 — 用户建筑群布线的实施和操作 2部分:规划与安装

2.对于已安装的双绞线水平链路,应从电信机房的IDF到工作区的墙式电信插座之间进行测试,以便符合ISO EA类标准中规定的“永久链路”性能。

3.百分之百的已安装电缆链路必须满足以上A.1中所述标准的要求,这些要求的详细内容请参见章节B。如有任何链路未能通过测试,必须对其进行诊断和修正。采取修正措施之后,必须重新进行测试,以证明修正后的链路满足性能要求。所有链路的最终测试结果和合格结果必须按照以下章节C的规定列在测试结果文件中。

4.负责执行测试的技术人员应参加过相应培训计划并获得证书。相应的培训计划包括但不仅限于BiCSi、ACP (电缆专家协会)或福禄克网络的CCTT (布线测试认证工程师)培训伙伴提供的安装认证计划。

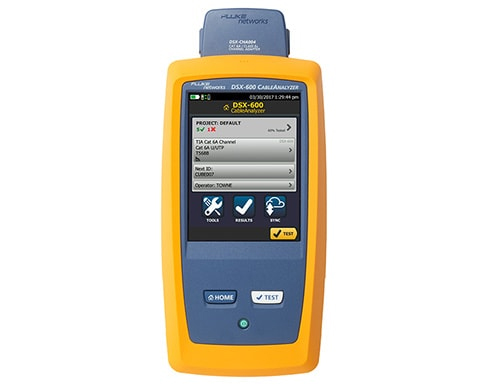

5.测试设备(测试仪)应满足标准IEC 61935-1:“平衡和同轴信息技术布线测试的技术规范– 1部分:ISO/IEC标准规定的平衡布线 ”中规定的IIIe级现场测试仪精度要求。

注:如同一标准所述,符合IV级和/或V级要求与EA类设施的测试没有任何关联。

6.包含相应接口适配器的测试仪必须满足规定的精度要求。永久链路测试配置的精度要求(基本精度适配器的影响)参见标准IEC 61935-1的表14 – IEC指导规定的IIIE级现场测试仪精度性能参数。

7.永久链路适配器加NEXT/FEXT损耗应介于测试插头的下限和上限之间,符合标准IEC 60512-27-100 Ed 1.0:“电气设备连接器 – 测试和测量 – 第27-100部分:60603-7系列连接器500 Mhz以下信号完整度测试 – 测试27a至27g”对6A类的要求。此类测试插头通常被称为“真正同心的测试插头”。理想的测试插头与附录A.4“基于PCB的1 TFC总成”中所示的PCB式的版本完全相同。

8.为了达到厂商规定的测量精度,测试仪应在厂商推荐的校准周期之内进行校准。

9.测试仪接口适配器必须具有高质量,测试仪接口适配器的盘绕和储存都不应造成电缆扭曲或缠绕。为了实现最佳精度,规定了测试仪的永久链路接口适配器的性能,可将其进行校准,将回波损耗测量的参考面扩展到永久链路接口。承包人应该证明已经在厂商建议的周期内对接口进行了校准。为确保工作中的正常操作不会造成可测量的回波损耗发生变化,适配器电缆不应采用双绞线结构。

10.被测链路的合格或不合格条件取决于要求的单项测试的结果(详细信息见表1“已安装平衡布线测试参数”的“内部传输”部分)。任何标注为“不合格”或“不合格*”的结果都造成被测链路测试“不合格”。只有每项测试参数均为“合格”或“合格*”时,整体结果才为“合格”。

11.每个参数的合格或不合格结果都通过将实测值与该参数的规定测试限值进行比较确定。如果测试结果与测试限值的相近程度超过现场测试仪的精度指标,则该参数的测试结果应用星号(*)标注。如果认为测试仪的精度优于IIIe级精度(ISO/IEC 619351-1:表9 – IIIE级测试仪器的最差条件插入损耗、NEXT、ACR-N、ELFEXT/ACR-F和回波损耗测量精度/永久链路限值处的链路精度)并用于判断裕量结果,测试仪制造商必须提供来自于独立实验室的“最差条件”测试数据,以支持这一观点。何种程度的“*”结果影响被测元件的批准或否决应在相应详细规范中定义,或者作为合同规范的一部分商定。







B.超六类网线安装测试性能测试参数

1.EA类的测试参数在标准ISO/IEC 11801:信息技术 – 客户建筑群普通电缆线路的修订2中定义。每条链路的测试应包含以下所有参数,详情见下文。为了通过测试,所有测量值(从1 MHz至500 MHz范围的每种频率下)都必须满足或超过以上所述标准规定的限值。频率步长应不超过0.5 Mhz (100 MHz以下时)和5 Mhz (500 MHz以下时)。

2.接线图
如果每对线对的端对端连接是正确的,则应记录为合格。接线图结果应包括屏蔽层的连通性(如有)。

3.插入损耗(衰减)
插入损耗是衡量永久链路或通道中信号损耗的一项指标。术语“衰减”过去曾经用于表示“插入损耗”。应在1 MHz至500 MHz范围内测试插入损耗,最大步长为1 MHz。为了提高计算衰减串扰比(ACR)参数的精度,测量插入损耗时的频率间隔最好与NEXT损耗相同。最小测试结果存档(汇总结果):判断最差线对(4种可能中的1种)。最差线对的测试结果必须显示实测的最高衰减值(最差条件)、最差条件值发生时的频率以及该频率下的测试限值。

4.NEXT损耗
应在链路的每一段、对每一种线对组合(总共12种线对组合)进行线对之间的近端串扰损耗(缩写为NEXT损耗)测试。在1至500 MHz范围内测量该参数。NEXT损耗测量干扰线对发射端(近端)对另一线对的串扰。最小测试结果存档(汇总结果):判断NEXT裕量最差(2)的线对组合和 NEXT值最差(最差条件)的线对组合。在被测链路的每一端测量NEXT。必须根据每一端的测试判断这些线对组合。报告的每种情况应该包括发生时的频率以及该频率下的测试限值。

5.PS NEXT损耗
应该评估和报告被测链路两端的每个线对的测试结果(共8个测试结果)。PS NEXT损耗表示其他线对实际传输信号时对该线对的组合近端串扰影响(统计)。与NEXT一样,必须在1至500 MHz范围内对该测试参数进行评估:判断裕量最差的线对和PS NEXT值最差的线对。必须根据每一端的测试判断这些线对。报告的每种情况应该包括发生时的频率以及该频率下的测试限值。

6.ACR-N,线对到线对
近端衰减串扰比是根据线对到线对的NEXT损耗和插入损耗计算得到的。应该在被测链路的每一端对每种线对组合进行测量。ACR-N测量近端串扰相对于到达链路起点的被衰减信号的相对强度。在1至500 MHz范围内测量ACR-N。最小测试结果存档(汇总结果):判断裕量最差的线对组合以及ACR-N值最差的线对组合。必须根据每一端的测试判断这些线对。报告的每种情况应该包括发生时的频率以及该频率下的测试限值。

7.PS ACR-N,线对到线对
近端功率和衰减串扰比是计算得到的参数,表示其中三个线对对第四个线对的NEXT影响。应该在被测链路的每一端对每种线对组合进行测量。PS ACR-N测量全部近端串扰的功率和相对于到达链路起点的被衰减信号的相对强度。在1至500 MHz范围内测量PS ACR-N。最小测试结果存档(汇总结果):判断裕量最差的线对组合以及PS ACR-N值最差的线对组合。必须根据每一端的测试判断这些线对。报告的每种情况应该包括发生时的频率以及该频率下的测试限值。

8.ACR-F,线对到线对
远端衰减串扰比是根据线对到线对的FEXT损耗计算得到的。应该在被测链路的每一端对每种线对组合进行测量。FEXT损耗测量干扰线对发射端外的另一端(远端)对另一线对的串扰。通过测量FEXT,计算得到ACR-F损耗,必须进行评估并在测试结果中报告。ACR-F测量远端串扰相对于到达链路末端的被衰减信号的相对强度。该项测试一般有24种线对组合。在1至500 MHz范围内测量ACR-F。最小测试结果存档(汇总结果):判断裕量最差的线对组合以及ACR-F值最差的线对组合。必须根据每一端的测试判断这些线对。报告的每种情况应该包括发生时的频率以及该频率下的测试限值。

9.PS ACR-F损耗
远端功率和衰减串扰比是计算得到的参数,表示其中三个线对对第四个线对的FEXT影响。该项测试一般有8种线对组合。在1至500 MHz范围内对每个线对进行评估。最小测试结果存档(汇总结果):必须根据每一端的测试判断最差组合的线对。报告的每种情况应该包括发生时的频率以及该频率下的测试限值。

10.回波损耗
回波损耗(RL)表示每个线对上反射的总能量。在被测链路的每一端对每个线对执行回波损耗测量。也在1至500范围内测量该参数。最小测试结果存档(汇总结果):判断裕量最差的线对和回波损耗值最差的线对。必须根据每一端的测试判断这些线对。报告的每种情况应该包括发生时的频率以及该频率下的测试限值。

11.传输延迟
传输延迟指信号从链路的一端传输到另一端所需的时间。对四个线对中的每个线对执行该项测试。最小测试结果存档(汇总结果):判断传输延迟最差的线对。报告应包括实测传输延迟值以及测试限值

12.延迟偏差
该参数表示四个线对的传输延迟之间的差异。传输延迟最短的线对作为参考线对,其延迟偏差值为零。最小测试结果存档(汇总结果):判断传输延迟最差的线对(传输延迟最大)。报告应包括实测延迟偏差值以及测试限值。

13.直流(d.c.)环路电阻
该参数表示每个线对导线的总直流电阻。

14.直流(d.c.)电阻不平衡
该参数表示每个线对的每根导线的直流电阻和线对间的直流电阻之间的差异,以确定已安装链路是否支持PoE (以太网供电)。

15.屏蔽层连通性
如果TR、CP或TO处的电缆和连接硬件之间的屏蔽层不连续,则应报告屏蔽层开路。此外,对于仅连接地线并严重影响TI表面传输阻抗的现象,也应报告为屏蔽层开路。

16.横向转换损耗(TCL)
近端不平衡衰减,通过计算布线系统中一个线对上差模功率与共模功率之比测得,系统中只注入差模功率。
注:由于缺乏针对链路的限值,所以应采用通道的限值。与预期链路相比,该项要求可认为是宽松的。

17.等电平横向转换转移损耗(ELTCTL)
远端不平衡衰减,通过计算布线系统中差模功率与共模功率之比测得,系统中只注入差模功率。该值为TCTL。从TCTL中减去被测通道/链路的插入损耗,即得到EL TCTL。根据实测差模和共模电压之比进行计算。
注:由于缺乏针对链路的限值,所以应采用通道的限值。与预期链路相比,该项要求可认为是宽松的。



C.超六类网线安装测试结果文档编制



1.测试结果/测量值应传输至基于Windows?的数据库应用程序,支持对这些测试记录进行维护、检查和存档。必须保证在每项测试结束时将测量结果不加修改地传输到PC,也就是“和在测试仪中保存的一样”,并且随后也不能修改这些结果。

2.对于已完成的工作,应该以CD-ROM或DVD的形式储存和提供数据库,包括查看、检查以及打印任何测试报告选项所需的软件工具。

3.应提供纸质测试结果,其中列出测试的所有链路以及以下汇总信息:

a.链路标识,应与总体系统文件中定义的命名规则一致。

b.被测链路的总体合格/不合格评估结果,包括NEXT裕量(总体最差条件)。

c.测试仪存储器中保存数据时的日期和时间。



4.以电子形式提供的一般信息,以及每条链路的测试结果信息:

a.最终用户规定的位置标识。

b.链路标识,应与总体系统文件中定义的命名规则一致。

c.被测链路的总体合格/不合格评估结果。

d.处理测试结果时依据的标准的名称。

e.电缆类型以及长度计算时使用的NVP值。

f.测试仪存储器中保存数据时的日期和时间。

g.测试仪的品牌、型号及序列号。

h.测试仪接口的标识。

i.测试仪的最后校准日期。

j.测试仪软件的版本以及测试仪中测试标准数据库的版本。

k.测试结果信息必须包含关于章节B中所列并在C5和C6中详细介绍的每个测试参数的信息。



5.在链路(在通道)详细测试结果。以电子数据库形式提供的详细测试结果数据必须包含以下信息:

对于频率相关的每个测试参数,测试期间每一频率下的实测值。PC数据库程序必须能够处理储存的数据,以便显示和打印测量参数的彩色图形。PC软件还必须提供汇总的数字格式,其中以数字形式提供一些关键信息,请参照上文所述的每个测试参数的汇总结果规定(最小数字测试结果文件)。

长度判断电气长度最短的线对,长度值四舍五入到0.1 m (1)。

传输延迟:判断传输延迟最短的线对,以纳米(ns)为单位的测量值以及测试限值。

延迟偏差:判断延迟偏差最大的线对,以纳米(ns)为单位的计算值以及测试限值。

插入损耗(衰减):按照章节B关于最差线对的介绍,存档最小测试结果。

回波损耗:按照章节B关于最差线对的介绍,从链路的每一端进行测量,存档最小测试结果。

NEXT、ACR-N、ACR-F、TCL和ELTCTL:按照章节B关于最差线对组合的介绍,从链路的每一端进行测量,存档最小测试结果。

PS NEXT、PS ACRN和PS ACR-F:按照章节B关于最差线对的介绍,从链路的每一端进行测量,存档最小测试结果。



1:额定传输速度(NVP)表示电信号在电缆链路中相对于真空中光速(3×108 m/s)的速度。线对双绞线的绝缘特性对NVP的影响很小。通常情况下,用“平均”NVP值表示数据电缆中的全部四个线对。

2:“裕量”表示实测值与对应测试限值之差。对于通过测试的链路,“最差条件裕量”表示整个频率范围内最小的裕量;即实测性能“最接近”测试限值的点。
