产品特点

● 12 位高精度 ADC ，使用高级数字处理能实现16 位高精度分辨率

● 独特的 FlexchannelTM输入技术，您可以自由定义每个输入通道为一个模拟输入通道或者 8位数字输入通道 ( 选用 TLP058 逻辑探头 )

● 提供 4 通道，6 通道，8 通道产品家族

● 15.6 英寸高清触摸屏，专为触摸屏设计的用户界面

● 可选配 windows操作系统

5B 系列混合信号示波器 (MSO) 采用全新简洁设计，能够深入洞察复杂信号的多功能示波器。泰克把 5B 系列混合信号示波器(MSO) 设计成市场上灵活、功能强大、简便易用的中档示波器。5B 系列混合信号示波器 (MSO) 秉承泰克的一贯创新风格，打破了示波器设计和配置的既定规则。为了更好地满足现代电子设计挑战，5B 系列混合信号示波器 (MSO) 融入大量创新技术，再度重新定义了中档示波器的标准。

主要性能指标

● 输入通道 -4、6或8个FlexChannel输入；每个FlexChannel提供：一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者，使用TLP058逻辑探头时8个数字逻辑输入

●  带宽（所有模拟通道）-350MHz、500MHz、1GHz、2GHz（可升级）

● 采样率（所有模拟 / 数字通道）- 实时：6.25GS/s; 插值：500GS/s

●  记录长度（所有模拟 / 数字通道）-62.5M点标配；125、250、500M点（选配）

●  波形捕获速率 ->500,000个波形 / 秒

●  垂直分辨率 -12位ADC；高分辨率模式下高达16位

●  标准触发类型 - 边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升 / 下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）; 辅助触发 ≤ 5 VRMS，50Ω，250MHz(>200mVpp)（仅边沿触发）

●  标准分析 - 光标：波形、V条、H条、V&H条；测量：36；频谱视图频域分析，独立控制频域和时域；FastFrameTM：分段内存采集模式，最大触发速率>5,000,000个波形 / 秒；图：时间趋势、直方图、频谱和相位噪声；数学：基本波形代数、FFT 和高级公式编辑器；搜索 :搜索任何触发标准；抖动TIE和相位噪声

● 选配分析 - 高级抖动和眼图分析；用户定义的过滤；高级频谱视图；射频对时间光迹（幅度、频率、相位）；数字电源管理 ; 模板 / 极限测试；逆变器、电机和驱动器；LVDS 调试和分析；PAM3 分析；高级功率测量和分析；高级矢量信号分析(SignalVu-PC)

● 选配串行总线触发，解码和分析 -I2C、SPI、eSPI、I3C,RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、SI5、CXPI、汽车以太网、MIPIC-PHY、MIPID-PHY、USB2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO

● 选配串行一致性测试 - 以太网、USB2.0、汽车以太网、工业以太网

● 选配内存分析 -DDR3调试、分析和一致性测试

● 任意 / 函数发生器 -100MHz波形生成；波形类型：任意波形、正弦

波、方波、脉冲、锯齿波、三角波、DC电平、高斯、洛伦兹、指数上升 / 下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

● 数字电压表 -4位AC RMS、DC和DC+ACRMS电压测量

● 触发频率计数器 -8位

● 显示 -15.6英寸(396mm)TFT彩色；高清(1920x1080)分辨率；容性（多触点）触摸屏

● 连接性 -USB主控（7端口），USB3.0设备（1 端口），L AN(10/100/1000 Base-T 以 太 网； 符 合LXI 标 准 )，DP 接 口，DVI-D，VGA 接口

●  e*Scope- 使用标准网络浏览器，通过网络连接远程查看和控制示波器

● 标配探头 - 每条通道一只10MΩ无源电压探头，<4pF容性负载

● 保修 -3 年全保

● 尺寸 -309 mm（12.2英寸）高 x 454 mm（17.9英寸）宽x204mm（8.0英寸）深；重量：<11.4kg（25磅）

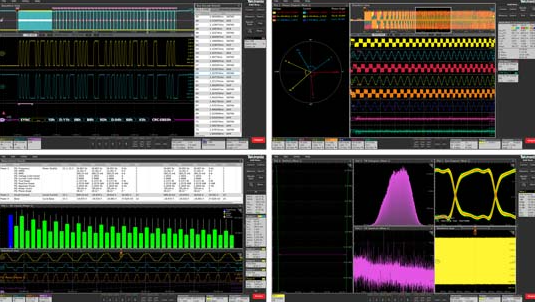

富有洞察力的测量

使用高分辨率 12 位模数转换器查看信号详细信息。查看多通道光谱分析、测量统计数据、表格和趋势图，随时换个角度思考。

●1.25 GHz 时为 12 位分辨率，50 MHz 时为 16 位分辨率

●内置 DDC 支持多通道同步频谱分析

●结果表、测量统计数据和趋势图视图

高级解决方案

5 系列支持广泛的特定应用测量，满足您的各种需求。单独添加高级分析程序包或安装应用程序包，以处理更多不同的工作。

●支持超过 25 种串行协议，覆盖常见的接口

●先进的单相和三相功率分析程序包

●确保信号完整性和电源完整性的测量工具

●可选的 Windows 操作系统让您可以运行 PC 软件

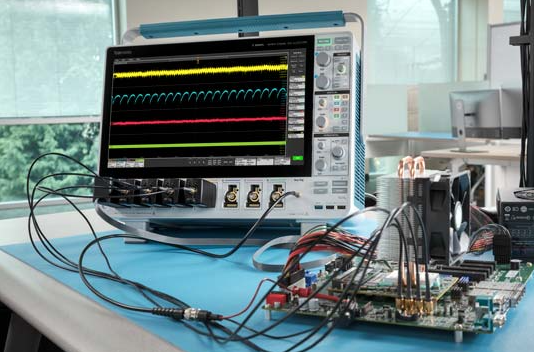

查看更多信号的更多方法

使用多功能输入和先进的探测技术，您可以看到更多信息。

●多达 8 个 FlexChannel? 输入，支持多达 8 个模拟或 64 个数字信号，以及一个外部触发输入

●包括 500 MHz 或 1 GHz 探头，输入电容仅为 3.9 pF

●TekVPI 探头接口支持广泛的有源探头、差分探头、绝缘探头和电流探头
