VIAVI MTS-5882 全功能测试仪提升电力企业的可靠性

VIAVI MTS-5882 全功能测试仪提升电力企业的可靠性

主要优势

●  能够在几分钟内生成汇总报告

●  使用全功能测试解决方案简化多技术测试

●  通过多触点屏幕、脚本化工作流和清晰的 结果，针对变电所使用进行了优化

●  以可重复方法和程序支持高效最佳实践

●  可加快光纤测试、以太网服务测试的速度， 并能进行先进的特殊测试来解决长期存在 的问题

主要特性

● 使用 10 个单独流量数据流对 1G/10G 以太网进行测试，可测量吞吐量、延迟、 抖动、丢帧率和突发

● VLAN 发现、VLAN P比特 验证、IPv4、 TOS/DSCP 优先级验证、业务中断测量、 以太网组播透明度检查以及 MPLS 封装 y 包含自动 RFC 2544 和 Y.1564 测试方法， 无需支付额外的费用

● 72 通道多星座图 GNSS 卫星接收器，支持 FTP 和 PTP 测试应用程序

● SONET（OC-3 至 OC-192）延迟、吞吐量 和业务中断测量

● Nx64 C37.94 和 T1/T3 接口以及自动比特 误码率测试

● 兼容 VIAVI 4100 系列 OTDR 模块以及 Smart Link Mapper、光纤显微镜和可视故障定位仪

● 作业管理器可自动轻松完成测试配置和报告

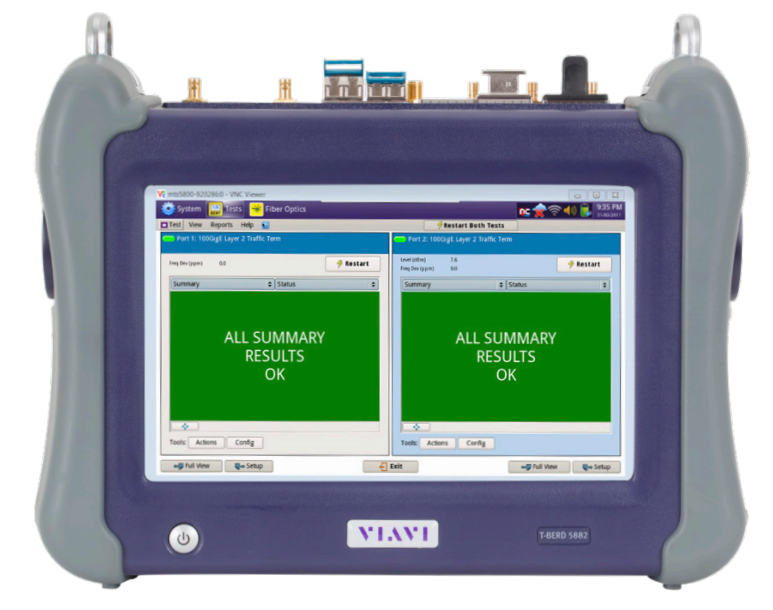

MTS-5882 是一款便携式测试设备，旨在让企业技术人员 的日常工作变得更轻松，并提升电网的可靠性。这款紧凑 型测试仪可帮助变电所的技术人员和承包商针对传统和新 兴技术及协议完成各种各样的网络测试。

MTS-5882 让不同的技术人员能按相同的顺序、相同的方 式执行相同的测试，从而为变电所通信安装和维护带来一 种系统化、可测量的方法。最终结果是，电网可靠性得以 提升、客户和监管机构感到满意，并且可以顺利地迁移到 电网友好型智能基础设施。

外部 WAN 和变电所 LAN

广域网 (WAN) 或将控制中心连接到变电所的“骨干网”， 以及将变电所内的电力系统设备连接到更广泛网络的局域 网 (LAN) 是网络中需要仔细关注的两个部分。

广域网

WAN 必须要以峰值性能在控制中心和变电所之间传输数据 和消息。使用 VIAVI MTS-5882，技术人员应能针对网络可 用性、性能和延迟测试以下各项：

光纤测试。

检测光纤中是否有不洁连接器，并验证基础 光纤完整性。确保光功率适当，并确认接插板、连接器 和熔接点没有引入损伤，从而造成可能导致故障的边缘 通信情况。

传输质量。

确认吞吐量、延迟和比特误码率（SONET/ SDH、以太网/IP/MPLS）满足服务提供商/运营商的 SLA 目标要求。使用行业标准 ITU Y.1564 来测试多应用传输 性能。

以太网控制平面。

在以太网/IP 网络上提供冗余的协议使 用组播流量进行控制。服务提供商历来会阻止组播以避 免广播风暴。测试组播流量是否未被阻止，并透明地从 一端流向另一端。

 VLAN 和 IP 优先级。

为了在共用的 WAN 回路内实现最 佳应用性能，请确保 VLAN 和 OP 优先级位元及配置已 正确配置，并跨 WAN 从一端传递到另一端。

第 4 层 (TCP) 应用测试。

使用 RFC 6349 确认 TCP 层 性能。

时序。

检查 PTP (IEEE 1588v2) 和 NTP，确认最大时间 误差保持在 IEC 61850 目标范围内，使遥护设备、同步 定相仪和事件记录仪彼此相差不超过毫秒级

变电所 LAN

许多通信设备用于控制变电所场内的电力系统设备，因此 其保持最高性能非常重要。为了维持变电所功能的可靠性， 应该为以下各项使用 MTS-5882：

光纤测试。

玻璃纤维不受电磁干扰 (EMI) 影响，但仍然 必须对其完整性进行测试，使通过插接板、连接器和熔 接点传输的数据没有错误。

遥护接口。

应对将电力系统设备连接到智能电子设备 (IED) 的 C37.94 和 Nx64 T1 接口进行比特误码率测 试，确认 EMI 未对通信产生影响。

正确的以太网安装。

确认组播配置正确并透明传递。确保 VLAN 和 IP 地址配置正确，并且流量包含正确的 优先级标记。确认以太网端口发现在交换机上正常工作。

PoE。

确保监控摄像头、读卡器等能够获得正常工作所需 的电力。
