AirMagnet Spectrum XT

利用无线频谱分析仪软件，主动识别并定位影响 WiFi 网络性能的所有射频 (RF) 干扰。

• 业界唯一用于 Wi-Fi 频段 (2.4/5/4.9 GHz) 的专业和 USB 接口 RF 干扰无线频谱分析仪软件。

• 明确排除任何射频 (RF) 干扰对 WiFi 网络性能的影响，最大限度地提高无线干扰故障处理效率。

• 通过利用零天 RF 干扰智能来识别、分类和定位非 WiFi 干扰源以揪出 WiFi 干扰和网络性能问题的根源，首次便正确解决问题并避免耗费成本的返工。

• 无需解读“波浪线”或手动匹配分类模式，转而使用业界最大的分类数据库和自动模式识别，帮助找出世界上的任何 RF 干扰源，最大限度地减少故障排除所消耗的精力和时间。

• 利用 WiFi 频谱分析仪的内置 WiFi 影响分析功能来优化 WIFI 干扰故障排除活动并减少定位和修复无线网络问题所需的时间。

• 与无线网络基础架构内构建的“时间分片监测功能”或“AP-centric views”相比，专用的无线网络故障排除解决方案可确保检测出任何与 RF 干扰有关的故障。

• 通过选择最强、最干净的无 RF 干扰的 Wi-Fi 通道，使您的 AP 基础设施投资得到最大回报并最大化无线网络性能。

• 通过验证“非 Wi-Fi 区”和检测有意 RF 干扰源，例如 RF 干扰，保护 Wi-Fi 网络的安全。

• 通过与 AirMagnet Survey PRO 集成在单个完整过程进行同步频谱和 Wi-Fi 分析，从而加速部署项目并在最大程度上降低射频干扰源对昂贵的 WLAN 性能的影响。

• 创建自定义报告，以高效处理结果和所发现的 RF 干扰源

注：要求拥有首年的金牌支持服务，而且必须单独购买。

概述

AirMagnet Spectrum XT 是首款，也是唯一一款专业的 WiFi 频谱分析仪软件解决方案，结合了深入的射频干扰分析和实时无线频谱分析，可更快速、准确地对无线网络性能问题进行故障排除。这款实时 Wi-Fi 频谱分析仪综合考虑“RF 干扰对于网络总体性能的影响分析”，有助于准确发现问题的根源所在。

AirMagnet Spectrum XT 是适用于网络工程师和安装人员/集成商排除故障和部署无线 LAN 网络的理想 Wi-Fi 频谱分析仪软件解决方案，并且可采用通用且方便的 USB 形状因数，因而在任何笔记本、上网本或者平板电脑上均可使用。

AirMagnet Spectrum XT 3.7 现已发布！

新功能包括

• AirMagnet 802.11ac 3x3 ExpressCard 适配器支持

• 完全可自定义的报告可使用户抓住任何图表并将其添加到报告中

• 回放过程中的“跳至”功能可自动转到首次检测到干扰的时间点

WLAN 干扰检测和识别以及 MetaGeek Wi-Spy DBx + Chanalyzer。

特性

RF 干扰源自动识别和定位

AirMagnet Spectrum XT 可实时检测和识别一系列干扰和降低无线网络性能的非 Wi-Fi 干扰源。设备或干扰源名单包括蓝牙设备、数字和模拟无绳电话、传统和变频微波炉、无线游戏控制器、数字视频转换器、婴儿监视器、RF 干扰发射台、雷达、运动探测器和 zigbee 设备等等。

Wi-Fi 频谱分析仪用户也可获得非 Wi-Fi 干扰源的详细信息，包括峰值和平均功率、首次和最后看到的时间、中心频率、受影响的信道、干扰源被侦测到的次数等等。借助另一部被插入同一 PC 的蓝牙适配器，AirMagnet Wi-Fi 频谱分析仪可提供蓝牙的 ID、名称、服务等信息，以便进行高级蓝牙干扰源分析。

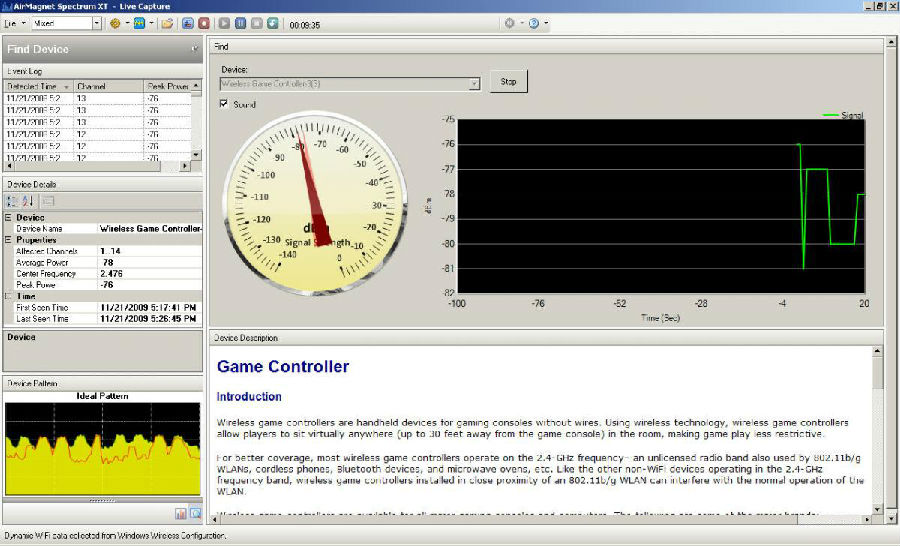

借助 AirMagnet Wi-Fi 频谱分析仪内置的“设备定位器工具”，用户完全可以找到在 RF 环境内运行的所有 Wi-Fi 或非 WiFi 干扰源。无线频谱分析仪的设备定位器工具的操作如同 Geiger 计数器，并且会在用户逐渐靠近设备位置时发出愈来愈响的哔哔警示音。

集成报告

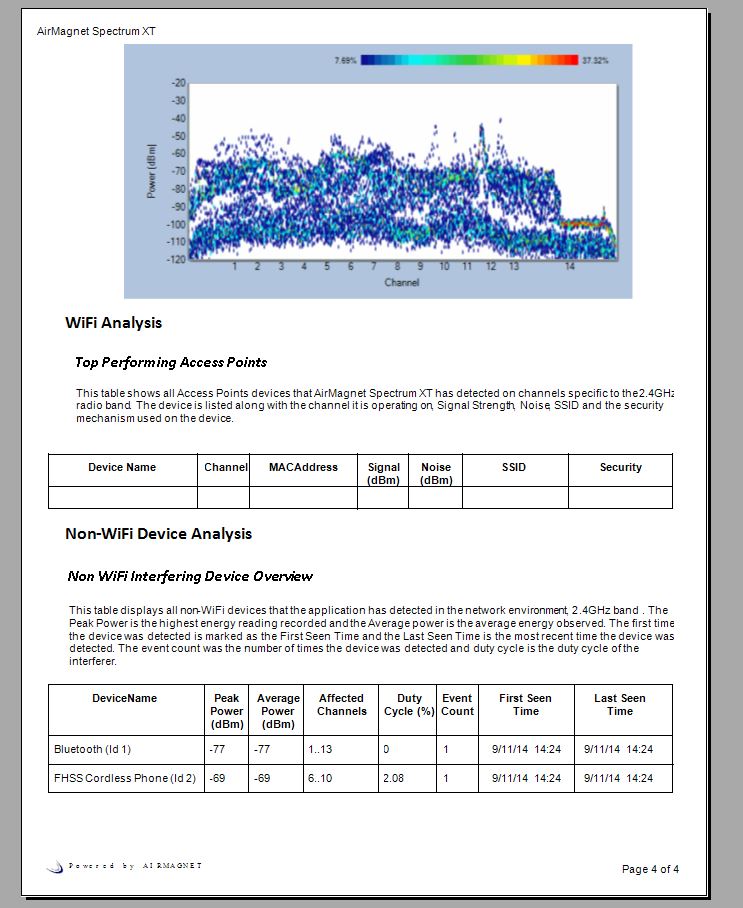

AirMagnet Spectrum XT 频谱分析仪的集成报告引擎很容易将 RF 频谱分析过程转化为专业报告。此 Wi-Fi 频谱分析仪配有自定义功能，可以为当前环境生成 RF 频谱图、Wi-Fi 图表和 RF 干扰源列表等报告。利用无线频谱分析仪，报告可以 Word、RTF、PDF、HTML 格式导出和传送。

高分辨率 RF 频谱诊断视图

关键图表包括：

实时 FFT - 实时查看环境内的 RF 能量以及当前、最大、最大持有和平均 RF 信号电平。RF 频谱分析仪用户可以叠加实时 FFT 图上的通道占空比，以简化检测过程，并且重点关注对网络性能影响最大的 RF 干扰源。

频谱密度 - 无线频谱分析仪显示当前捕获期间常见信号的实时分析，提供更长周期的网络视图。这对于识别少有的发送器有帮助。

谱图 - 无线频谱分析仪滚动显示 RF 环境的历史，并且允许可视化了解随时间演变的无线频谱变化，查看可能造成无线网络问题的 RF 能量断断续续地显示峰值的情况。

占空比 - 无线频谱分析仪显示干扰信号出现的频率。占空比高意味着干扰源不断传输信号，最有可能对受其影响的通道带来问题。

事件谱图 - 可视化显示最后 5 分钟内侦测到的干预设备的实时分析。它包括受该设备影响的功率电平和通道/频率信息。

通道功率 - 显示选定频带所有通道的最大和平均电平。

干扰 - 显示选定通道中干扰设备的平均功率读数。

通道占空比及干扰功率与时间趋向对比- 显示超出噪音基线的通道平均功率以及运行中的干扰设备的最大平均功率读数。

可视化 RF 干扰对于无线网络性能的冲击

为了优化和确保最佳无线网络性能，AirMagnet 无线频谱分析仪引进了革命性的无线网络故障处理方法，它综合了 RF 频谱分析功能和 WLAN 流量和设备分析功能。RF 频谱分析仪用户可以插入任何受支持的无线适配器，即时查看合并的或相关联的单一屏幕视图，该屏幕显示了 RF 干扰或干扰源对于 WLAN 整体真实性能的影响。

AirMagnet 无线频谱分析仪还可提供环境内运行的所有 Wi-Fi 设备及其配置的完整清单。RF 频谱分析仪用户有权获得大量 Wi-Fi 图表，以便更快速、高效率地解决问题，其中包括：

• AP 信号强度

• 依速度/地址/媒体分类之通道

• 依 CRC 或重试分类之顶级 10 AP

• 信道 SNR; 错误/重试

• 信道利用率

• 通道占用度

任何 RF 干扰源的“零天”回应

拥有 RF 频谱分析仪的用户通常需要依赖供应商来创建默认签名或分类，以进行 RF 干扰源的检测和识别。对这些 RF 干扰源的及时处理对于环境或企业网络来说是至关重要的，以确保 WLAN 用户获得最佳性能。频谱分析仪供应商自身也努力在其内部分类数据库中建立和包括每个可能造成 WLAN 网络严重破坏的、独特的 RF 干扰源。

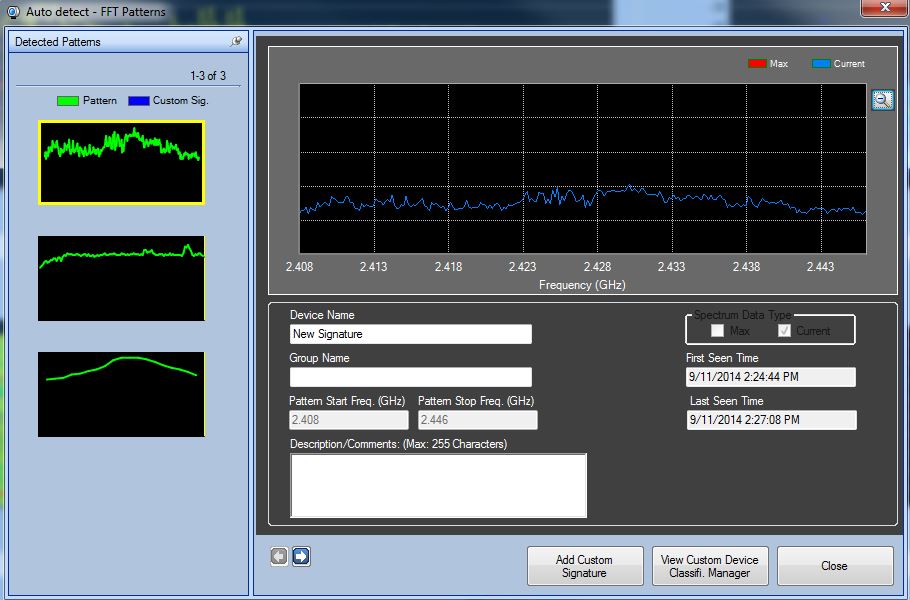

为了克服这一障碍，并为用户提供对任何 RF 干扰源的“零天”回应，AirMagnet 无线频谱分析仪推出业界第一个自动化频谱分析功能，它可以监测 RF 环境，从这些“未知的 RF 干扰源”中寻找独特和重复的 RF 模式。检测到相关 RF 干扰模式并进行分类后，用户就可以对该模式创建自定义签名，以便在将来发出警报。利用此无线频谱分析功能，用户可以不依赖于供应商的定期分类更新，还可以更快地排除他们网络中的性能问题。

集成 AirMagnet WiFi Analyzer 和 AirMagnet Survey

AirMagnet WIFI ANALYZER PRO AirMagnet Spectrum XT 用户在同一 PC 上运行 AirMagnet WiFi Analyzer PRO 可查看 RF 频谱中每个通道的非 WLAN 干扰。单色指示灯表明这些RF 干扰源对 WLAN 网络性能的影响程度。此类信息可帮助用户规划当前和计划中的 WLAN 基础架构的信道设置。

AirMagnet Survey PRO 用户在同一台机器上运行 AirMagnet Spectrum XT 可同时执行 RF 频谱勘察或扫描，用于被动或主动的站点勘察，从而缩短全面检查的时间。用户也可得到 AirMagnet Spectrum XT 在 AirMagnet Survey 侦测到的 RF 干扰源清单。

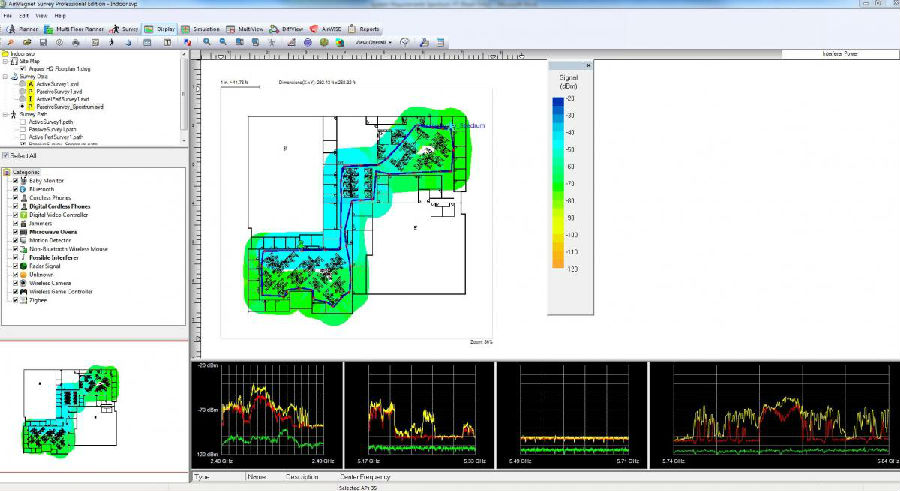

借助此集成功能，频谱分析仪用户有权获得 AirMagnet Survey 中的独特热图，例如：

• 通道功率热量图按颜色编码形式显示无线频谱内每个通道探测到的电平。

• 干扰源功率/地点热量图可显示站点勘测期间侦测到的非 WLAN 干扰源或设备

记录和回放

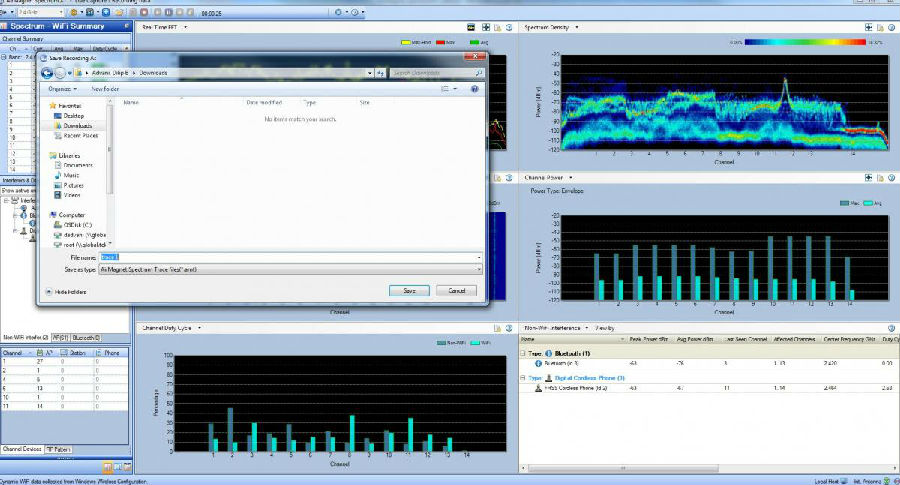

AirMagnet Spectrum XT 用户可以保存 RF 频谱扫瞄结果，保留为真凭实据，并且随后回放，以便于在捕获后进行调查和分析。方便的“跳至”功能可以在捕获文件中快速定位到扫描时所捕获的干扰开始时间点。当调查任何对 WLAN 网络的 1 级“拒绝服务”攻击时，这可作为重要的取证信息，因此极其有用。用户也可彼此共享保存的追踪文件，以便进行合作分析和故障排除。AirMagnet Spectrum XT 的即时重播功能可让用户回顾最近的频谱信息并回放，如同首次实时查看。
