福禄克Fluke DSX2-8000线缆认证分析仪

DSX2-8000 CableAnalyzer 铜线认证仪支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8 还是 FA 和 I/II 级，都不在话下。

1、连讯达20多年测试仪器仪表行业经验；
2、100%原装正品保证，承诺假一罚十；
3、8分钟报价，价格行业优惠，现货即发；
4、免费保修，免费培训，全天24小时技术支持；

咨询热线：13798421872

浏览过该产品的人也看了

产品详情
技术规格
型号和配件
文档与软件
更多信息
联系我们

福禄克FLUKE DSX2-8000/DSX2-8000-NW铜缆认证仪加速铜缆认证测试过程中的每一个步骤：

Versiv 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查
无与伦比的速度，支持 Cat 6A、8、FA I/II 级和所有现行标准
ProjeX 系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任务
Taptive 用户界面可简化设定过程并消除其间可能出现的错误
分析测试结果并使用 LinkWare 管理软件创建专业的测试报告
以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除
Intertek 认证符合 TIA Level 2G – 严苛的精度要求
全球线缆供应商背书的铜缆和光纤认证仪
内置外部串扰 (AxTalk) 测试功能
兼容 Linkware Live。Linkware Live 可轻松地跟踪工作进展、实时访问测试结果以在现场快速修复问题，并可方便地将测试结果从测试仪传输和整合到 LinkWare PC Cable Test Management Software。

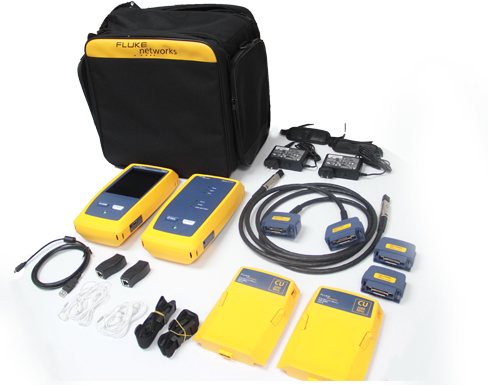

DSX2-8000：1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、集成 Wi-Fi、校准说明和入门指南。

DSX2-8000-NW：配置与 DSX2-8000 相同，禁用集成 Wi-Fi。

福禄克FLUKE DSX2-8000/DSX2-8000-NW独特功能：

与过去使用的电缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业
LinkWare Live 云服务使项目经理可以远程设置测试仪、监控工作进展，甚至可以使用任意智能设备定位测试仪
ProjX? 管理系统可以简化从初始设置到系统验收整个过程的各项工作。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成
Taptive? 用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析、轻松地进行设置和操作
LinkWare PC 管理软件可提供一流的测试结果分析和专业的测试报告
DSX 通过专用诊断功能（用于定位故障的简单测试）减少修复布线故障所需的时间

福禄克FLUKE DSX2-8000/DSX2-8000-NW标准：

符合 ANSI/TIA-1152-A Level 2G 和提议标准 IEC 61935-1 Ed. 5 Level VI 达 2000 MHz 的现场测试仪精度要求
支持以太网供电 (PoE) 所需的全套电阻不平衡标准 –IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801 系列文件
TCL 和 ELTCTL 测量符合 IEC 61935-1-1（草案）
整个布线路径中的屏蔽层连通性

福禄克FLUKE DSX2-8000/DSX2-8000-NW性能：

八秒钟的 Cat 6A 测试时间使其拥有快的认证速度
以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除
以全图形方式管理多 12,000 个 Cat 6A 测试结果
电容触摸屏可使您通过选择线缆类型、标准和测试参数更快地设置测试仪
集成 Wi-Fi 让您方便地上传结果到 LinkWare^TM Live
LinkWare PC 管理软件上报告了超过 10 亿条链路

福禄克FLUKE DSX2-8000/DSX2-8000-NW系列铜缆认证仪有两种型号：DSX-5000 和 DSX-8000。DSX-5000 认证 Cat 5e、6、6A 和 Class FA 双绞线，高达 1000 MHz。DSX-8000 认证 Cat 5e、6、6A、Cat 8 和 Class I/II 双绞线，高达2000 MHz。

	铜缆认证
	DSX-8000 CableAnalyzer	DSX-5000 CableAnalyzer
Cat 6A/Class EA 测试时间	8 秒	10 秒
Cat 8 /Class I/II 测试时间	15 秒
HDTDX/HDTDR 诊断测试时间	≈ 3 秒	≈ 3 秒
内存	≈ 5,000 Cat 8 带图	≈ 12,000 Cat 6A 带图
内存	≈ 12,000 Cat 6A 带图	≈ 12,000 Cat 6A 带图
Level V 精度 (1 GHz)	√	√
Level VI/2G 精度 (2 GHz)	√
电阻不平衡测量	√	√
屏蔽完整性检查	√	√
TCL 测量	√	√
ELTCTL 测量	√	√
CDNEXT 测量	√	√
CMRL 测量	√	√
内置 Alien XTalk 模块	√	√
通道适配器	2 GHz 范围	1 GHz 范围
永久链路适配器	2 GHz 范围	1 GHz 范围
	可选附件
跳线适配器	Cat 5e、6 和 6A 跳线	Cat 5e、6 和 6A 跳线
同轴电缆适配器	√	√
M12 适配器	√	√
TERA 适配器	来年夏天 2017	√
GG45 适配器	来年夏天 2017	√

以全图形方式管理多达12,000 个 Cat 6A 测试结果

管理有多个团队参与、使用多个测试仪和具有多种要求的多项工作不但费时，而且容易出错。越来越庞大的作业规模使得项目组织比以往更加重要。DSX CableAnalyzer 系列的新 ProjX 管理系统的所有工作详情都只有一个项目文件，可以使用一个简单的名称保存，开始项目后无需再次输入工作特定的详情。这样可减少从一项作业转换到另一项时或在一项作业中使用多个测试仪时的设置错误或文件丢失。此外，它还可按线缆 ID 提供测试结果，合并所有更改且不会产生重复，且以后安装的铜缆或光纤模块为默认对象。ProjX 管理系统以 0-100% 的比例提供各项作业的实时完成状态，可使操作员选择分开执行任何需要进行其他分析的测试，并确保不会漏掉任何内容。“稍后修复”选项可创建用于纠正任意工作质量问题的竣工查核事项清单或自动完成清单。ProjX 能够真正地提高项目经理及组长们的效率。

电容触摸屏可使您更快地完成测试仪设置且支持所有标准

Taptive 用户界面非常简单易用，即使新入门的技术人员也能根据各种材料类型和测试要求执行测试。电容屏 Taptive 用户界面让您能够从菜单屏幕方便地访问所有作业。轻触您正在执行的工作，宽大明亮的显示屏将确认需要执行的测试，动画式说明则简化了测试仪的配置，保证测试的正确性。

八秒钟的 Cat 6A 测试时间，以及提交认证结果的快方式

没有任何其他测试仪可为如此多的测试提供如此快的速度。在 8 秒内完成 Cat 6A 铜缆认证，或者只需 3 秒即可完成两根光纤的双波长认证。Versiv 受到世界各地电缆供应商的认可，是完成项目和系统验收的快方式。迅速得到通过或失败结果，方便地按标准值检查各个测试参数，或分析图形上的特定区域。

电气专用插头设计符合 TIA Level 2G 和 IEC Level VI 标准对 2000 MHz 以下的精度要求，且采用面向未来的设计，支持所有硬件升级

DSX CableAnalyzer 系列支持高达 40 Gb 以太网的网络设施进行测试和认证 - 无论是当前的 Cat 5e、6、6A、8 还是 Class I/II 布线系统，DSX 均可根据所有行业标准进行测试。电气专用测试插头满足 Cat 8 / Class I/II 达 2000 MHz 现场测试所需的 Level 2G/VI 精度要求。DSX 高于 IEC Level VI 和 TIA Level 2G 指标要求，让您在整个频率范围内都有更高的信心。Cat 8 等较高性能布线系统需要更高精度的测量来保证其能提供 25G 和 40G 应用所需的抗扰性。此外，通过将测量功能集成到支持高达 40GBASE-T 测试的每个铜缆模块中，简化复杂的外部串扰链路对链路认证。

DSX 是第一个支持包括横向变换损耗 (TCL) 和等水平横向变换传输损耗 (ELTCTL) 在内平衡测量的现场测试仪。TCL 和 ELTCTL 是布线标准中的重要测量数据。这些参数决定满足平衡的低性能，是判定抗扰度的关键参数。工业网络业主/运营商因工业环境中高水平的电磁干扰 (EMI) 而对此属性特别感兴趣。

Fluke Networks 的 DSX CableAnalyzer 系列通过 Intertek (ETL) 认证，符合 ANSI/TIA-1152-A 标准对 Level 2G 测试设备的要求。（报告归档。）

以图形方式显示故障源，包括串扰和屏蔽故障定位，以便更快进行故障排除

使用专用的诊断功能，一键式执行全部测试并保存全部结果，DSX 大大缩短了修复布线故障所需的时间。通过图形化结果屏幕，用户可沿电缆查看任意给定链路上所有串扰、回波损耗或屏蔽故障的准确位置。旧型测试仪的诊断功能仅限于 250 MHz 频率以下，但 DSX CableAnalyzer 系列取消了此项限制。无论是新手还是专家均可轻松解释这个视图，迅速分离故障原因并采取措施，并且与测试结果保存到一起，以供远程分析使用。

线缆类型
屏蔽和非屏蔽的双绞 LAN 布线	TIA Cat 3、4、5、5e、6、6A、8：100 Ω
屏蔽和非屏蔽的双绞 LAN 布线	ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100Ω 和 120Ω
标准链路接口适配器
永久链路适配器	插头类型：屏蔽的 RJ45
永久链路适配器	可选插头类型：Tera（仅用于 DSX-5000，DSX-8000 版本将于 2018 第 2 季度推出）
通道适配器	插座类型：屏蔽的 RJ45
通道适配器	可选插座类型：Tera（仅用于 DSX-5000，DSX-8000 版本将于 2018 第 2 季度推出）
测试标准
TIA	Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 标准
ISO/IEC	Class C 和 D、E、EA、F、FA 和 I/II 认证，ISO/IEC
大频率	DSX-8000：2000 MHz；
大频率	DSX-5000：1000 MHz
一般规格
自动测试速度	DSX-8000：5e 或 6 类/Class D 或 E 的全双向自动测试：7 秒。完整的双向 6A 类/ EA 级自动测试：8 秒。完整的双向 8 类自动测试：16 秒
自动测试速度	DSX-5000：5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类/ EA 级自动测试：10 秒
支持测试参数（测试参数及测试的频率范围由所选择的测试标准决定）	接线图、长度、传播延迟、延迟偏差、直流回路电阻、插入损耗（衰减）、回波损耗 (RL)、NEXT、衰减串扰比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
输入保护	能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏
显示屏	5.7 英寸 LCD，具有感应电容触摸屏
箱包	由减震材料包覆成型的耐冲击性塑料箱
体积	已安装 DSX 模块和电池的 Versiv 主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量	已安装 DSX 模块和电池的 Versiv 主机：3 磅，5 盎司 (1.28 kg)
主机与远端：	锂离子电池组，7.2 V
典型的电池寿命：	8小时
充电时间*	测试仪关：电量从 10% 充到 90% 需 4小时
所支持的语言	英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文
校验	维修中心校验周期为一年
集成 Wi-Fi	符合 IEEE 802.11 a/b/g/n 要求；双频（2.4 GHz 和 5 GHz）
环境规格
操作温度	32°F 至 113°F（0°C 至 45°C）
贮存温度	-14°F 至 +140°F（-10°C 至 +60°C）
工作相对湿度	0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C）
工作相对湿度	0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振动	随机、2 g、5 Hz-500 Hz
冲击	1 米跌落试验（无论是否带有模块和适配器）
安全	CSA 22.2 No. 61010, IEC 61010-1 第 3 版
操作高度	13,123 英尺 (4,000 m)
操作高度	10,500 英尺（3,200 米），含交流适配器
EMC	EN 61326-1
性能规格**
DSX-8000	8 类测试模式（或更低链路类别）
DSX-8000	Class I/II 测试模式
DSX-5000	6A 类/ EA 级测试模式（或更低链路类别）
DSX-5000	FA 级测试模式
双绞线布线1的长度
	不带远端
范围	800 m (2600 ft)
分辨率	0.1 m 或者 1 ft
精度	± (0.3 m + 2 %)；0 m 至 150 m
精度	± (0.3 m + 4 %)；150 m 至 800 m
传输延迟
	不带远端
范围	4000 ns
分辨率	1 ns
精度	± (2 ns + 2 %)；0 ns 至 750 ns
精度	± (2 ns + 4 %)；750 ns 至 4000 ns
延迟时差
范围	0 ns 至 100 ns
分辨率	1 ns
精度	± 10 ns
直流环路电阻测试
范围	0 Ω 至 540 Ω
分辨率	0.1 Ω
精度	± (1 Ω + 1 %)
过载恢复时间	过电压后 10 分钟内恢复额定精度。重复或长期过压之后需要重新设置基准。

型号/名称	说明
DSX-8000 CableAnalyzer 型号	部分 DSX-8000 型号有 2 个版本：无线和非无线。DSX-8000 的无线版本包含集成 Wi-Fi，可将结果上传到 LinkWare Live。不想使用 Wi-FI 的客户可以使用禁用了集成 Wi-Fi 的非无线版本

DSX2-8000
DSX2-8000	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000/GLD	DSX-8000 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000/GLD INT）。

DSX2-8000-NW	配置与 DSX2-8000 相同，禁用集成 Wi-Fi。

DSX2-8000QI
DSX2-8000QI	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 携带包、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000QI/GLD	DSX2-8000QI 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000QI/G INT）。

DSX2-8000QOI
DSX2-8000QOI	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 8/I 级永久链路适配器套装、CAT 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、硬携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 μm、2 根 SC/LC 单模接入光纤 — 9 μm、USB 光纤检查视频探头及 4 个端头、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000QOI/GLD	DSX2-8000QOI 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000QOI/G INT）。

DSX2-8000-PRO
DSX2-8000-PRO	Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含集成 Wi-Fi。单击此处了解所有物品的详细清单。

	参见照片：
	DSX CableAnalyzer
	CertiFiber Pro OLTS
	OptiFiber Pro OTDR
	光纤检查与清洁
	配件


DSX2-8000-PRO/GLD	DSX2-8000-PRO 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000PRO/G INT）。

DSX2-8000-MI
DSX2-8000MI	1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber 多模 OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个通用耦合器、(2) 个AxTalk 终端器、USB 视频检测探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 μm、TRC 便携包、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-8000MI/GLD	DSX2-8000MI 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX2-8000MI/G INT ）。

DSX-8000 附加工具包
DSX-8000-ADD	(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南。参见照片

DSX2-8000-ADD-R	2 个 Versiv 远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南（需要 Versiv 2 主机）见照片。

DSX2-8-CFP-Q-ADD/R	1 个 Versiv 2 远端单元、(2) 个 DSX-8000 电缆认证分析仪模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南。（需要 Versiv 2 主机）见照片

DSX-8000-OFP-Q-ADD	(2) 个 DSX-8000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、2 根 SC/LC 多模接入光纤 — 50 μm、2 根 SC/LC 单模接入光纤 — 9 μm、 (2) OTDR 悬挂带和磁铁、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南。参见图片

DSX-5000 CableAnalyzer 型号	部分 DSX-5000 型号有 2 种版本：无线和非无线。DSX-5000 的无线版本包含集成 Wi-Fi，可将结果上传到 LinkWare Live。不希望收到 Wi-FI 的客户可以使用禁用了集成 Wi-Fi 的非无线版本
DSX2-5000	1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、集成 Wi-Fi、校准说明和入门指南。参见图片

DSX2-5000/GLD	DSX2-5000 提供 1 年期金牌产品支持（仅限美国和欧洲。欧洲订购：DSX2-5000/GLD INT）。

DSX2-5000-NW	配置与 DSX2-5000 相同，禁用集成 Wi-Fi。

DSX2-5000QI
DSX2-5000QI	1 套 Versiv 主机和远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 携带包、集成 Wi-Fi、校准说明和入门指南。请参见图片

DSX2-5000QI/GLD	DSX2-5000QI 提供 1 年期金牌产品支持（仅限美国和欧洲。欧洲订购：DSX2-5000QI/G INT）。
DSX-5000 附加工具包
DSX-ADD	(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、校准说明和入门指南参见图片

DSX2-ADD-R	1 个 Versiv 2 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、校准说明和入门指南（需要 Versiv 2 主机）见照片

DSX2-CFP-Q-ADD-R	1 个 Versiv 2 远端单元、(2) 个 DSX-5000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2)个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南（需要 Versiv 2 主机）见照片

DSX-OFP-Q-ADD	(2) 个 DSX-5000 电缆认证分析仪模块、OptiFiber Quad OTDR 模块、Cat 6A/Class EA 级永久链路适配器套装、Cat 6A/Class EA 级通道适配器套装、(2) 个耳机、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 μm、2 根 SC/LC 单模接入光纤 — 9 μm、 (2) OTDR 悬挂带和磁铁、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南参见图片

配件
型号/名称	说明
DSX-8000 附件
DSX-PLA804S	DSX-8000 Cat 8/I 级永久链路测试适配器套装参见照片
DSX-CHA804S	DSX-8000 Cat 8/I 级通道测试适配器套装参见照片
DSX-PLA804SPRP	DSX-PLA804 插头备用部件。它包括两个 8 针模块插头的接触块。

DSX-REFCAL2G	DSX-8000 2GHz 设置参考模块

DSX-5000 附件
DSX-PLA001	DSX 通用永久链路适配器见图片

DSX-PLA004S	DSX CAT 6A/ EA 永久链路测试适配器套装见图片

DTX-PLA002PRP	DSX-PLA004 插头备用部件。该设备包括两个 8 针模块插头的接触块

DSX-PLA011S	DSX TERA CAT 7A/ FA 永久链路测试适配器套装见图片

DSX-CHA004S	DSX CAT 6A/ EA 通道测试适配器套装见图片

DSX-CHA011S	DSX TERA Cat 7A/ FA 通道测试适配器套装见图片

DSX-TERA-KIT	DSX TERA CAT 7A/ FA 永久链路和通道测试适配器套包
DSX-CHA012S	DSX GG45 级别 FA 通道适配器套装见图片

DSX-5000 模块	1 个 GHZ DSX 备用模块
DSX-REFMOD	DSX-5000 设置参考模块
DSX 5000/8000 CableAnalyzers 的附件
DSX-COAX	DSX 同轴电缆适配器套装

DSX-CHA021S	DSX M12 4 位适配器套装见图片

DSX-CHA003	DSX 同轴电缆适配器见图片

DSX-PC5ES	5e 类别跳接线的 DSX 跳接线测试适配器套装参见图片。

DSX-PC6S	6 类别跳接线的 DSX 跳接线测试适配器套装参见图片。

DSX-PC6AS	6A 类别跳接线的 DSX 跳接线测试适配器套装。
VERSIV-M	Versiv 主单元备用部件
VERSIV-RU	Versiv 远端单元备用部件
VERSIV-CASE3	VERSIV 硬片面包装盒参见照片

VERSIV-LG-CASE	Versiv 大便携箱参见照片

VERSIV-SM-箱	Versiv 小便携箱。请参见图片

VERSIV-BACKPK-STRP	Versiv 大便携箱背带参见照片

PWR-SPLY-30W	30W 电源，15V，2A 带 US 适配器。参见图片
PWR-SPLY-30W INTL	30W 电源，15V，2A 带 US、EU、AU 和 UK 适配器参见图片

PWR-SPLY-30W SA/IN	30W 电源，15V，2A 带 US、南非和印度适配器参见图片

PWR-SPLY-ADP	EU、AU、UK 适配器，30W 电源。参见图片
PWR-SPLY-ADP-SA	30W 电源，南非和印度适配器参见图片

VERSIV-ADP-WIFI	Versiv 主机 Wi-Fi 适配器（在以下国家供应）

VERSIV-TSET	Versiv 耳机见图片

VERSIV-电池	Versiv 电池见图片

VERSIV-STRP肩带	Versiv 吊挂带套包见图片

VERSIV-STND	Versiv 演示支架
个性模块（仅限美国）
DSP-PM19B	SYSTIMAX? VisiPatch? 360（T568B）个性化模块
DSP-PM19A	SYSTIMAX? VisiPatch? 360（T568A）个性化模块
DSP-PM17B	TYCO/AMP 610XC 连接器（T568B）个性化模块
DSP-PM17A	TYCO/AMP 610XC 连接器（T568A）个性化模块
DSP-PM16B	LEVITON 110（T568B）个性化模块
DSP-PM16A	LEVITON 110（T568A）个性化模块
DSP-PM15B	TE/ADC/KRONE 高频带 (T568B) 个性化模块
DSP-PM15A	TE/ADC/KRONE 高频带 (T568A) 个性化模块
DSP-PM14B	TE/ADC/KRONE ULTIM8 (T568B) 个性化模块
DSP-PM14A	TE/ADC/KRONE ULTIM8 (T568A) 个性化模块
DSP-PM13B	SIEMON S210（T568B）个性化模块
DSP-PM13A	SIEMON S210（T568A）个性化模块
DSP-PM12B	PANDUIT GIGAPUNCH（T568B）个性化模块
DSP-PM11B	BELDEN GigaBIX (T568B) 个性化模块
DSP-PM11A	BELDEN GigaBIX (T568A) 个性化模块
DSP-PM10B	SYSTIMAX? 110（T568B）个性化模块
DSP-PM10A	SYSTIMAX? 110（T568A）个性化模块
