FLUKE DTX系列中测试结果中星号的*的解释

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2014-09-20 09:11:00

FLUKE DTX系列测试报告中为什么会出现*号?以及同样的线材在不同的测试平台上的结果为什么会有不一致的现象?


请看下面文章:


通常如果测试的最差余量不幸落在了仪器的测试精度范围之外,在设备的测试界面上我们就会发现会多出(*).号标志 。 这恰好是基于ANSI/TIA/EIA-568-BandIEC61935-1的标准要求来做的.






让我们来看看在什么频率点出现1.9db的余量值

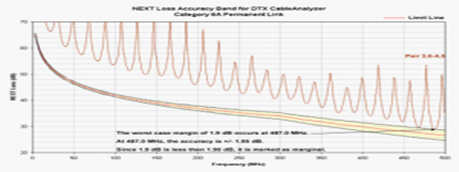

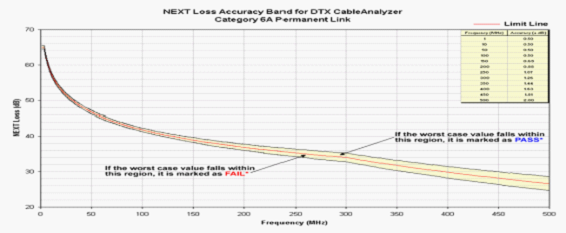

为了更好的便于理解,在下附图中我们将标准极限值的用红色线条标识出来.用两条黑色的线条来标识出仪器的精度判别范围,其中黄色区域将是精度无法识别的区间.在所有的测试结果结果当中,如果不幸有测试的最差余量值落在了这个区间,那么将会有(*)予以明确标示.这对于理解在频率域范围内的波形幅度变化是非常重要的。




我们选择线对Pair3,6-4,5绘制出下图:



刚好在这个无法判别的精度区间,因此*会出现在最终的测试结果当中。



总结:


通常如果出现*号的标示,不论是通过或者不通过,我们认为当前的测试结果都是超出了机器的判别精度范围之外,因此我们需要就相同的线材进行多次测试,验证经过多次测试结果是否一致?或者换一下接头,把线材调一个头测试一下。


另外,为什么不同仪器会有不同值。以DTX-1800为例:有的插入损耗0.1的结果上面是标注有*号的,标有*号的意味着是在精度范围之外,机器已经无法判断出测试结果究竟是不是通过,有些它就会以“失败”来判断出此次测试结果;同样,另外一台DTX-1800的机器上,测试结果是以通过来标识的,它的插入损耗为0.9也是标注有*号的,也就是说DTX-1800这台机器它的某些测试指标上下容许有正负1+1%的上下浮动误差。
