福禄克CableIQ使用指南(CIQ-100,CIQ-KIT)操作手册 视频

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2017-06-29 08:37:00

前两周我们介绍了福禄克的寻线仪和验测仪,今天我们要讲的测试仪档次就更高了,它可以储存测试报告并导出,它就是——福禄克电缆鉴定仪——CIQ-100。

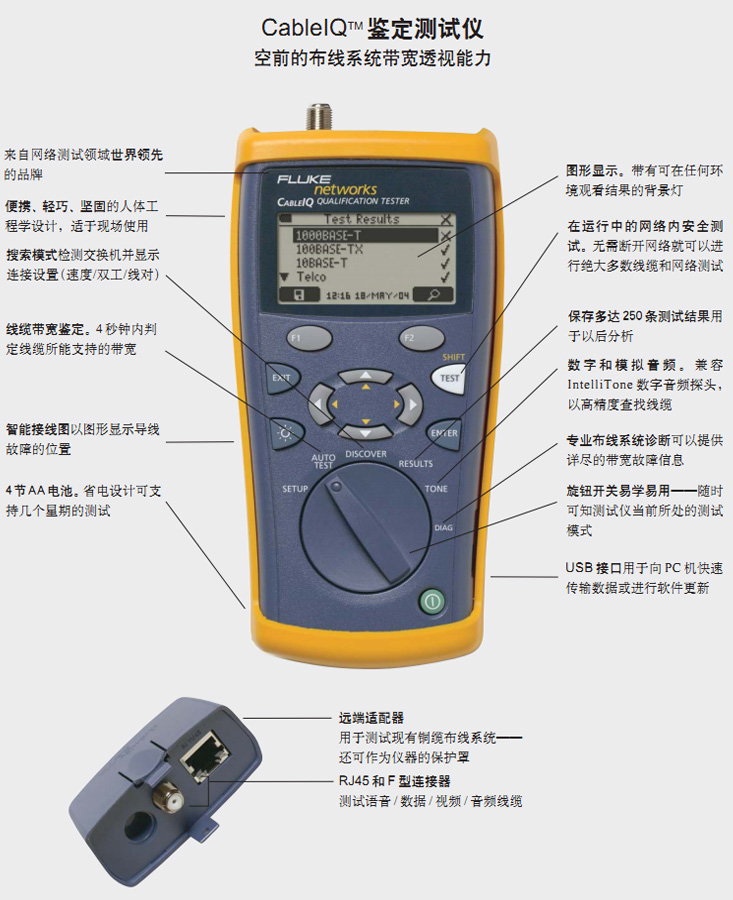

外形的设计是经典的按键分布和旋钮式操作。


此后的DTX-1800也沿用了这个设计,一直到DSX-5000的出现,打破了按键式的僵局。


CIQ-100网线测试仪包含MS2-100的所有功能,它还可以使一线技术人员识别和排除您网络基础设施内的各种问题。比如:端口是否激活?双工设置是否匹配?是网络问题还是 Ethernet 线缆问题?Ethernet 线缆能否支持所需的网络带宽?即使是网络新手也能看到现有的布线能支持什么速度,并能快速将布线与网络问题分开。


现在讲的是重点噢(敲黑板),以后考试肯定会考的。



双绞线布线的自动测试

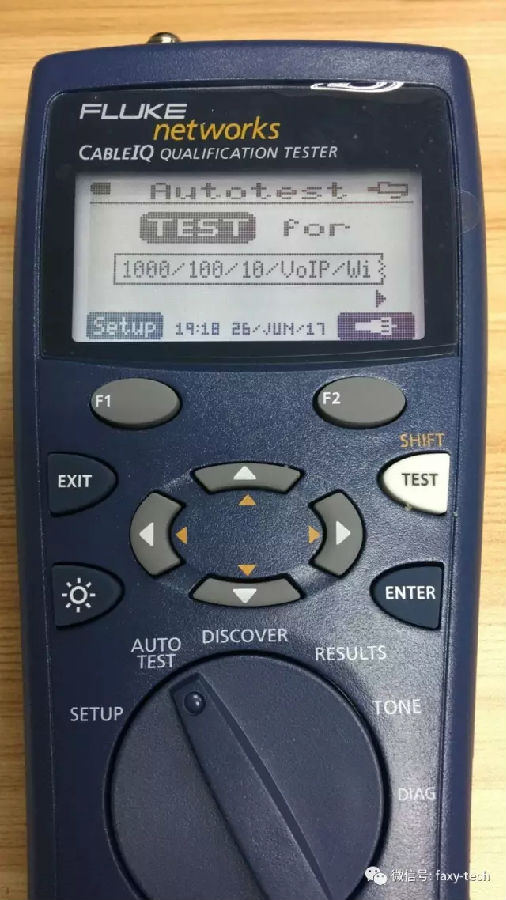

①启动测试仪。 将旋转开关转至 AUTOTEST(自动测试)。

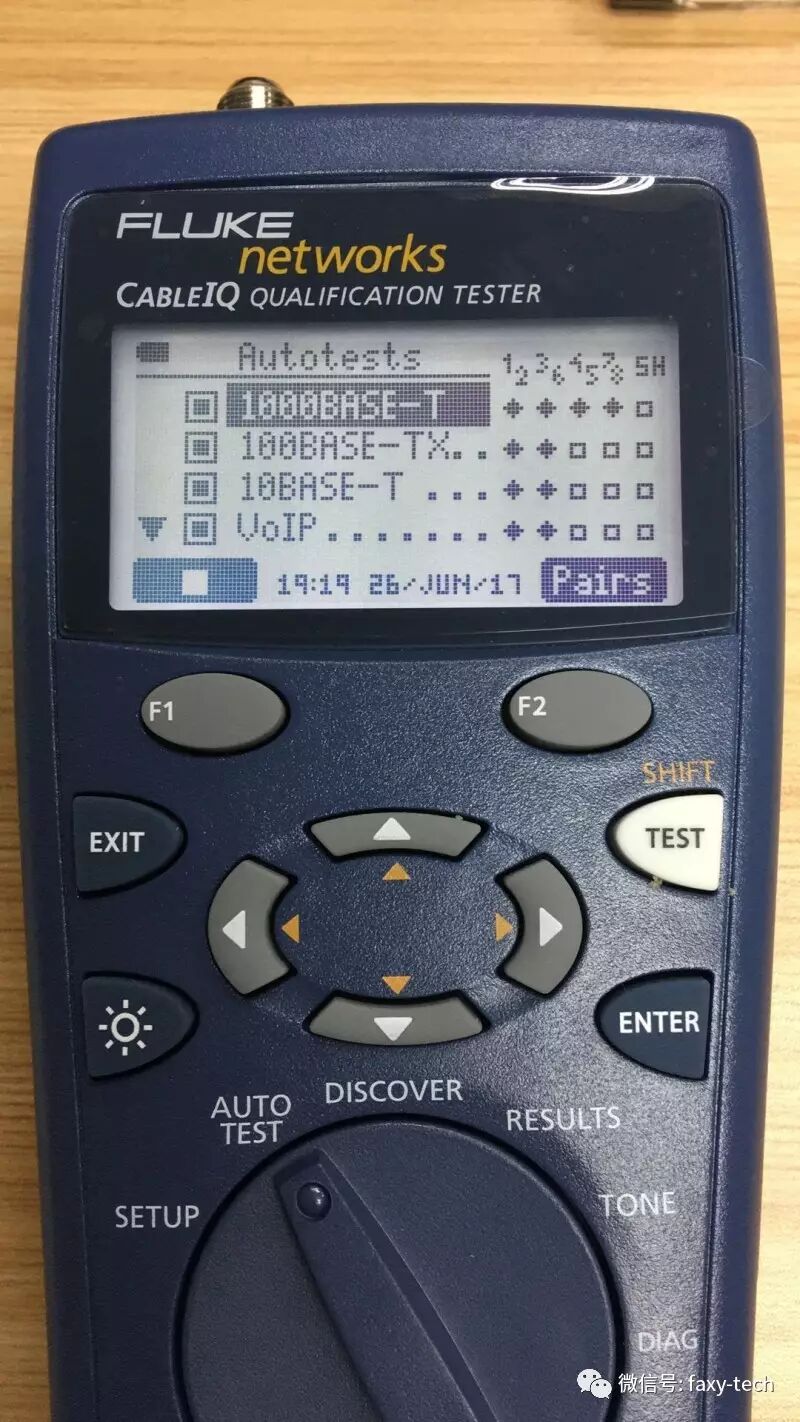

②要更改运行的测试项目,按 Enter 或 F1键

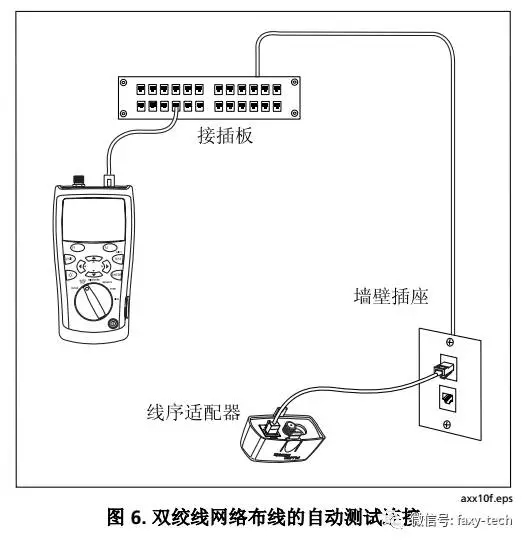

③将测试仪和线序适配器或 ID 定位器与布线系统相连。


④按TEST。在检测到线序适配器或 ID 定位器时,自动测试继续进行。


⑤保存测试报告。

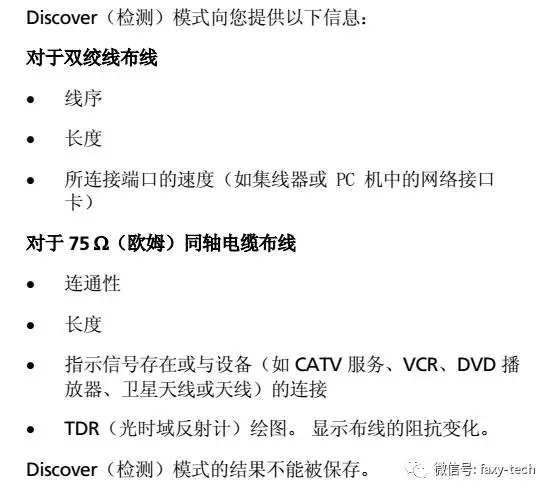

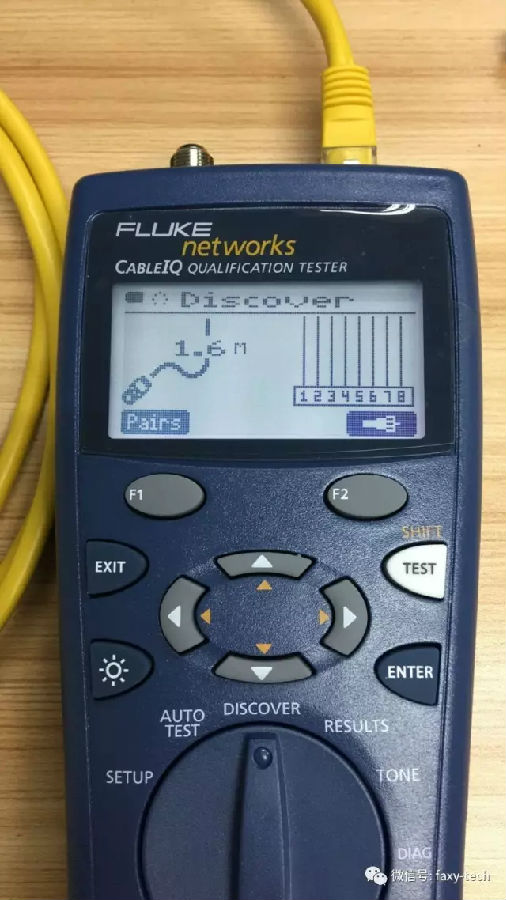

DISCOVER检测模式




这个模式可以快速的检查线序、测试长度并测定布线是否与网络或视频设备连接。




RESULTS结果档位



这个档位可以查看保存的测试报告。

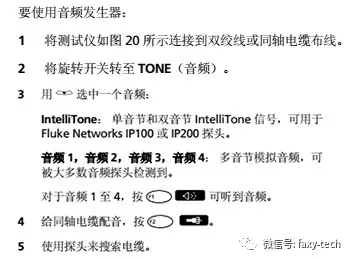

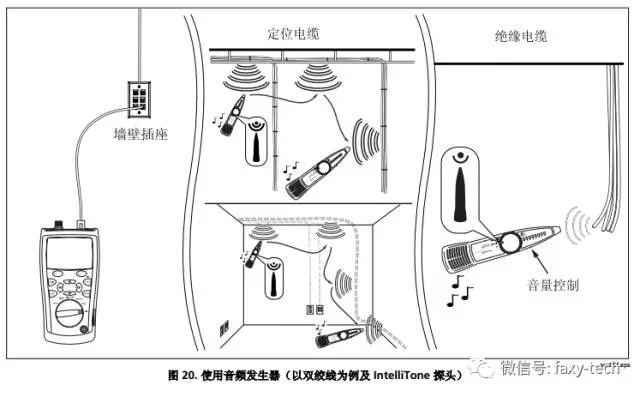

TONE音频发声器


上周学习过MS2-100的音频寻线模式的同学肯定不会陌生了,我就简单列一下怎么操作吧。



用户常用设置

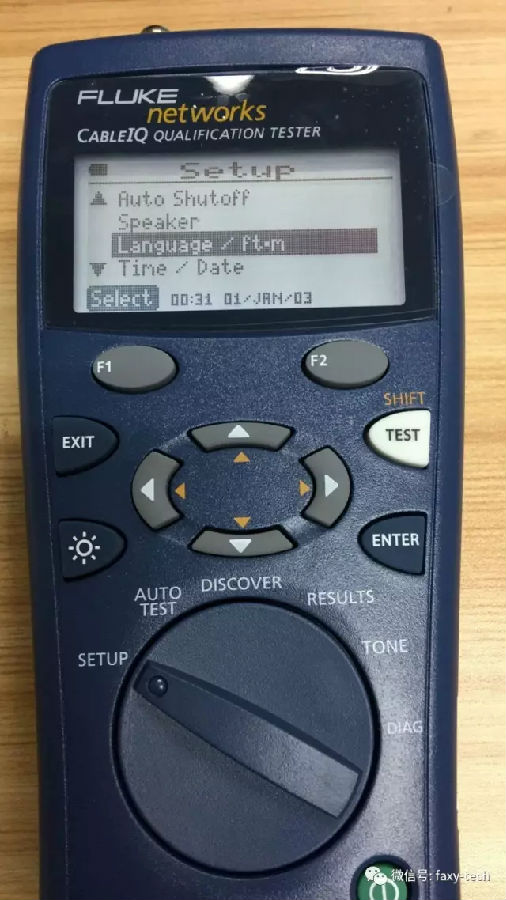

更改语言和长度单位:

将旋转开关转至 SETUP(设置)。 按 【向下按钮】选中 Language / m?ft(语言/米-英尺);然后按 Eneter或 F1键。 用 up 或者down来选中一个设置项;然后按 enter 或 F1保存。

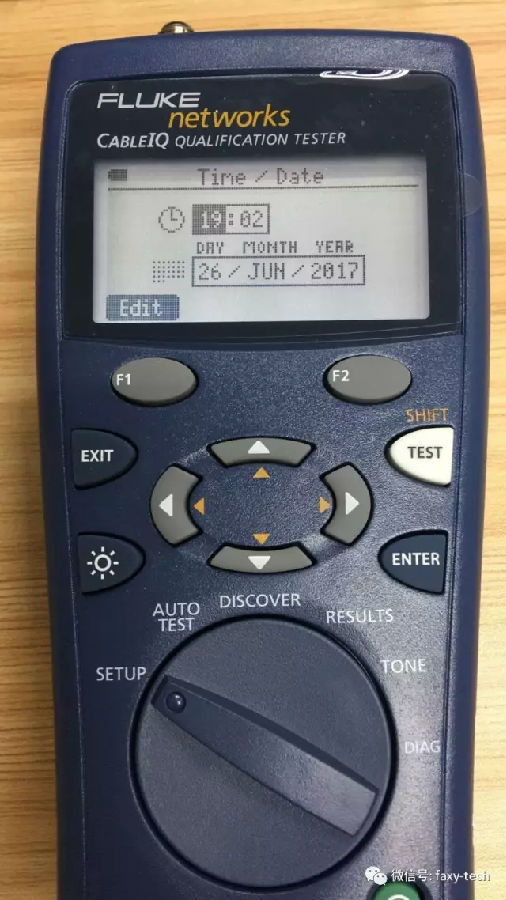

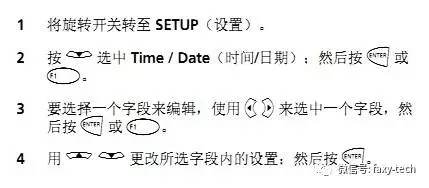

设置时间和日期:



重置为出厂设置

Factory Settings(出厂设置)功能将下列各项重置为出厂设置:

  NVP 设置。

  为自动测试选择的测试项目。

  为自动测试选择的线序线对选择。
