福禄克FLUKE CableIQ/CIQ-100/CIQ-KIT如何定位双绞线布线中的串扰和阻抗故障？

福禄克FLUKE CableIQ/CIQ-100/CIQ-KIT如何定位双绞线布线中的串扰和阻抗故障？福禄克FLUKE CableIQ电缆鉴定测试仪里的两个很有用的功能Find Crosstalk Fault（查找串扰故障）和 Find Impedance Fault（查找阻抗故障）让您能够迅速检查双绞线布线中的串扰和阻抗故障。 串扰是电缆线对之间不必要的信号传输。 串扰可能导致双绞线网络发生传输错误。 阻抗是指对交流信号，如数据和 CATV 传输，的电气阻力。 阻抗变化可导致信号反射，从而中断网络运行及造成 CATV 接收效果不佳。

要查找串扰或阻抗故障，请操作以下步骤： （我们建议诊断所用跳线的长度不短于2米）

1、把CableIQ/CIQ-100测试仪连接到双绞线布线中。 不需要线序适配器或 ID 定位器。

2、将旋转开关转至 DIAG（诊断）。

3、用 向下键 选中 Find Crosstalk Fault（查找串扰故障）或 Find Impedance Fault（查找阻抗故障），然后按 ENTER键 或F1键。

4、要更改传输标准，按 ENTER键 或F1键，用 上下键 选择一个标准，然后按 ENTER键进入。

5、要选择测试的电缆线对或多个线对，用 向下键 选中线对，按 ENTER键 或F1键，用上下键 选择一个线对或多个线对，然后按 ENTER键进入。

6、按 TEST键 开始测试。

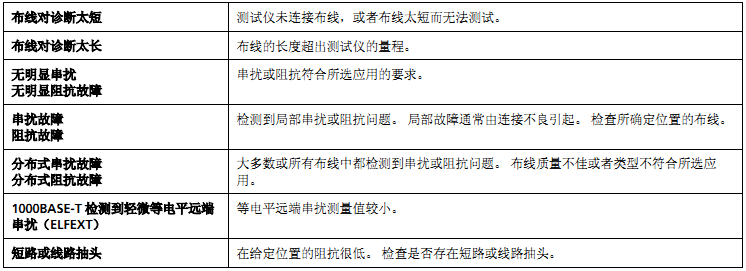

串扰和阻抗故障信息

布线对诊断太短：测试仪未连接布线，或者布线太短而无法测试。布线对诊断太长：布线的长度超出测试仪的量程。

无明显串扰、无明显阻抗故障 ：串扰或阻抗符合所选应用的要求。

串扰故障、阻抗故障 ：检测到局部串扰或阻抗问题。 局部故障通常由连接不良引起。 检查所确定位置的布线。

分布式串扰故障、分布式阻抗故障 ：大多数或所有布线中都检测到串扰或阻抗问题。 布线质量不佳或者类型不符合所选应用。

1000BASE-T 检测到轻微等电平远端串扰（ELFEXT） ：等电平远端串扰测量值较小。

短路或线路抽头：在给定位置的阻抗很低。 检查是否存在短路或线路抽头。
