升级到四线对 PoE:您需要知道的内容

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2018-11-13 17:45:00

多年来,您一直在为各种设备部署支持以太网供电(PoE)的电缆设备,例如VoIP电话和安防摄像头。到目前为止,您需要支持高达30瓦的功率,但现在有大量设备可以利用更高级别的PoE,例如最新的802.11ac Wi-Fi接入点、数字显示器,乃至桌面计算机——客户开始要求使用四线对PoE。

您也许已经听到一些关于四线对PoE应用性能和散热问题的流言蜚语,并且有点担心您部署的布线设备是否已经准备好为客户的全新系列设备供电。您应该知道——更高功率水平的四线对PoE并总是非完美无缺。

我们接下来深入了解一下。



选择您喜欢的类型



首先,我们来了解一下不同类型的PoE之间的差异。Type 1 PoE可提供高达15.4 W的功率,其中13 W用于设备,而Type 2 PoE(有时称为PoE+)可提供高达30 W的功率,其中25.5 W可用于设备。两者都使用两对线来传输功率,采用上述两种方案之一——方案A和方案B。

方案A中,利用线对1-2和3-6来实现同时供电和数据传输。方案B中,利用备用线对4-5和7-8来实现供电。方案A兼容两线对(例如10/100BASE-T)和四线对(例如1000BASE-T)应用,而方案B仅兼容使用两线对的数据信号。

已经提出的四线对PoE 802.3bt标准中包括Type 3和Type 4两种类型,两者都可以利用四线对实现同时供电和数据传输。Type 3 PoE可提供高达60W的功率,其中51W可用于设备,而Type 4可提供高达90W的功率,其中71W可用于设备。

确保平衡

使用方案A的Type 1和Type 2 PoE中,通过在两线对上施加共模电压来传输功率——意味着电流在两根导线之间均匀分配。因此,线对内每根导线的直流电阻必须平衡(相等),任何电阻差异被称为直流电阻不平衡。严重不平衡会使数据信号失真,导致误码、重传甚至数据链路故障。



与Type 1和Type 2 PoE方案A类似,四线对Type 3和Type 4 PoE也通过共模电压提供功率,因此直流电阻不平衡也很重要。但是,在Type 3和Type 4中,您不仅要担心每对线上的直流电阻不平衡。多个线对之间严重的直流电阻不平衡也会对数据传输造成严重破坏并导致PoE停止工作。

虽然导体直径和同心度(圆度)不一致的劣质电缆具有更高的直流电阻不平衡风险,但是单根导线未被妥善且一致地安置在IDC内,导致端接不一致,也会造成直流电阻不平衡。因此,虽然您可能会看到供应商电缆的直流电阻不平衡指标,但现场测试确实是安装后确保直流电阻不平衡性能的唯一方法。

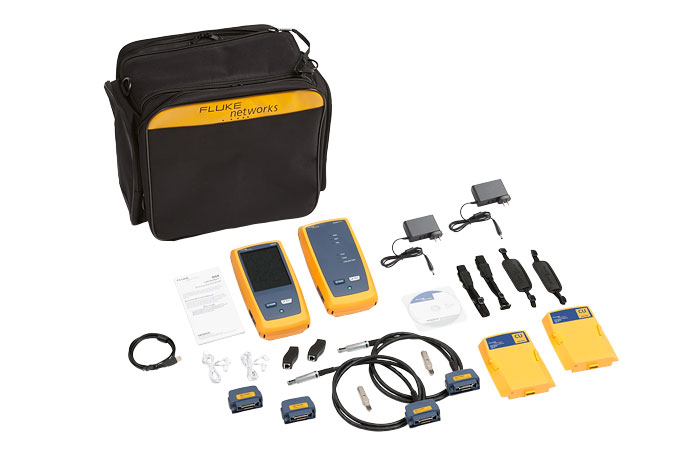

庆幸的是,福禄克网络的DSX2-8000 CableAnalyzer?铜缆认证测试仪可快速、轻松地测试线对内和线对间的直流电阻不平衡,因此您完全可以放心确保您所部署的电缆设备将支持两线对和四点对PoE应用。





需要了解的更多信息

遗憾的是,直流电阻不平衡并不是您唯一需要担心的问题。当PoE采用双绞线铜缆布线时,电缆内的温度升高会导致插入损耗增加。这可能造成通道插入损耗测试失败,或需要缩短电缆长度。

当传输PoE的多根电缆被紧密地捆绑在一起时,PoE产生的热量更为严重——功率越大,发热越大。美国国家电气规范规定,60W或更高等级PoE的电缆束中允许的电缆数量取决于导线尺寸和额定温度。UL还推出了限制功率(LP)额定值,用于验证电缆是否超过每线对在特定电流下的温度额定值,TIA也正在制定限制电缆束温度上升的指南。
