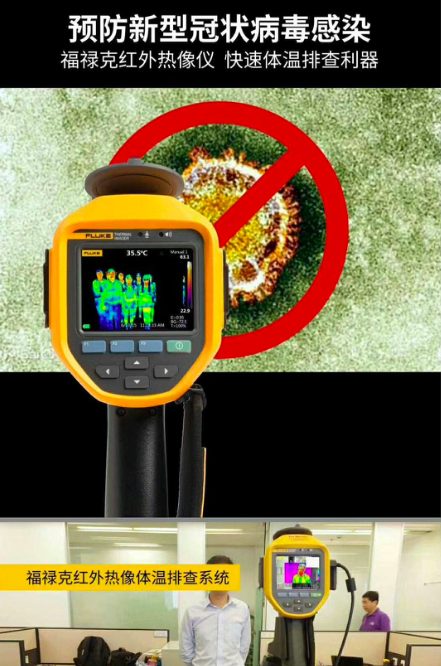

快速筛查新型冠状病毒患者利器 - 人体测温型红外热像仪

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2020-02-07 20:19:00

截至202025,中国境内累计报告新型冠状病毒感染的肺炎病例,确诊28018 例,疑似24702例,死亡563例,治愈1153例。


人体体温的上升或发烧是大多数病毒感染的有力可信的预警信号。由于严重急性呼破道综合症的爆发,全球公共卫生当局已在寻找快速、简单非接触性且可靠的方法以侦测人体体温升高的差异。



热像仪就是所要寻找的方法之一。 它对于控制类似游客这样的风险群体的体温起到至关重要的作用,也证实其在许多国家和地区作为一种有效的人体体温监测工具



大多数传染疾病的症状很相似,如不舒服、喉咙痛、咳嗽以及发烧等症状。因此,红外热像仪非常容易检测到一个人是否携带了传染性疾病的危险。只需拍摄被测人的热图,并测量其体温是否超过了某一数值即可。



由于红外热像仪类似颜色报警和声音报警的内置功能可被设置成超过某一温度值时就响起预警,所以操作者能立刻确定被测人是否需要进行医疗检查。当红外热像仪以9赫兹的频率实时拍摄图像时,总评估过程用时不到1秒。

一般机型都可以连接电脑远程显示,避免人近距离接触。

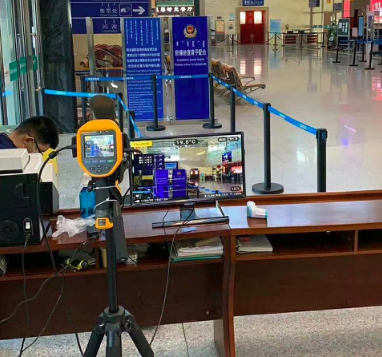

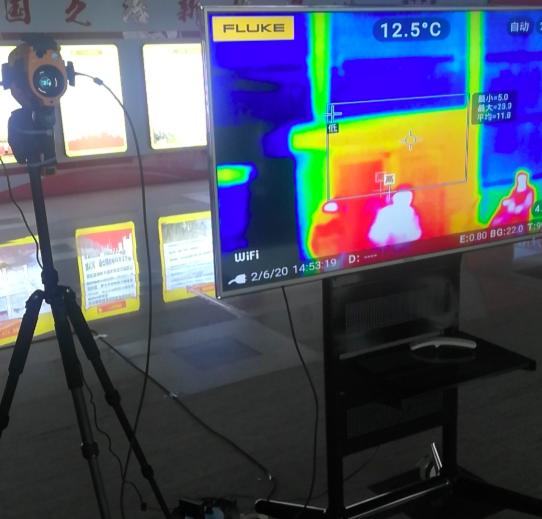

高端机型可以直接连显示器显示,更加直观。




因此,红外热像仪技术对快速识别大量人群非常有用。然而,还需考虑一些其他因素。


人的普通体表温度不等于体内核心温度。人的体表能给出最可靠结果的最可行测量点(即体表温度接近人体体内温度的点)是眼角位置,即泪管接近体表皮肤处。



建议使用红外热像仪进行测量时,被测人站在离热像仪前为一定距离的位置,通常是距离镜头11.6米的位置,以使其脸部覆盖整个图象。


被测人看着热像仪仅需不到1秒的时间。因为只从眼角测量最高温度,所以继续佩带口罩或帽子不影响测量过程。因为玻璃和塑料制品不能传递红外辐射,所以检查时需要摘下眼镜。

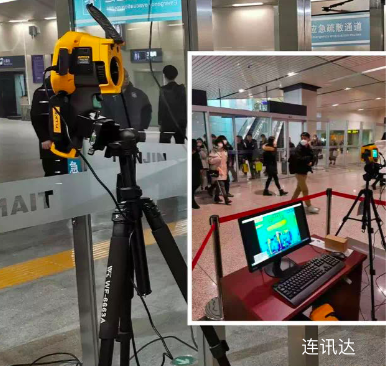

  建议在需要排队等候的地方(如护照或海关管制点)配备1个红外热像仪以逐个进行辨别。并建议在红外热像仪上安装一个三脚架,连接到屏幕上,方便操作员进行操作(非强制执行)。



红外热像仪进行人体体温排查,具有哪些优势?

 1、快速、大面积排查


红外热像仪使用非接触成像测温手段,图像响应速度为0.04ms,测温响应速度快,可在1S内排查视场内人群中一个或多个高温个体(如使用传统的体温计检测一般需要3分钟/人次,普通点温计、额温计、耳温计为单个人体检测,一般检测时间需要45/人次)


 2、远距离、安全隐蔽


采用被动式、远距离非接触式、非打扰式的测温方法,被检测人员无需停止、站立或做出任何动作,即可完成体温检测。同时,工作人员远离被测人群,有效地避免交叉感染。


3、人体表面最高温度搜索、方便判断

红外热像仪可搜索出被检测人员的体表最高温度,并可通过内置软件推算出体内温度显示,方便工作人员进行体温排查。


4、连续检测,可靠报警


红外热像仪可使用外部电源供电,连续进行人体温度采样;具有全自动温度搜索功能,现场人员只需持续的通过视场,红外热像仪即可快速、方便地进行体温排查。当视场内有高温个体通过时,红外热像仪可指示高温个体位置,并发出颜色警示。


 红外热像仪检测人体哪些部位?


人体体表的最高温度一般处于额头、鼻根部周围及眼窝等部位,该部位的血管较多且表皮较薄,可以很好地反映被测人体的温度状态,故红外热像仪检测人脸部的位置为宜。




红外热像检测概述


在发生此类疫情时,体温检测是进行排查的重要手段,红外热像仪具有非接触快速、方便、直观、安全等特点,克服了传统的体温计、额温计、点温计和耳温计等仅针对个体测量,耗时多、易交叉感染等不足,而可有效的控制疫情扩散,减少人员伤亡,非常适合于在机场、码头、车站、医院和商场等人流量较大的场合进行体温快速排查。



红外热像仪使用非接触红外测温原理,可将被测目标各部位的温度在热像图中以颜色进行区分,我们就可以依据不同的颜色对各部位温度进行判断,从而快速、方便地进行问题点的判断。






本方案可用于车站、高铁站、机场、港口、海关、检验检疫、学校、大型工厂、人流密集区域的人群体温监控。



常见问题解答:

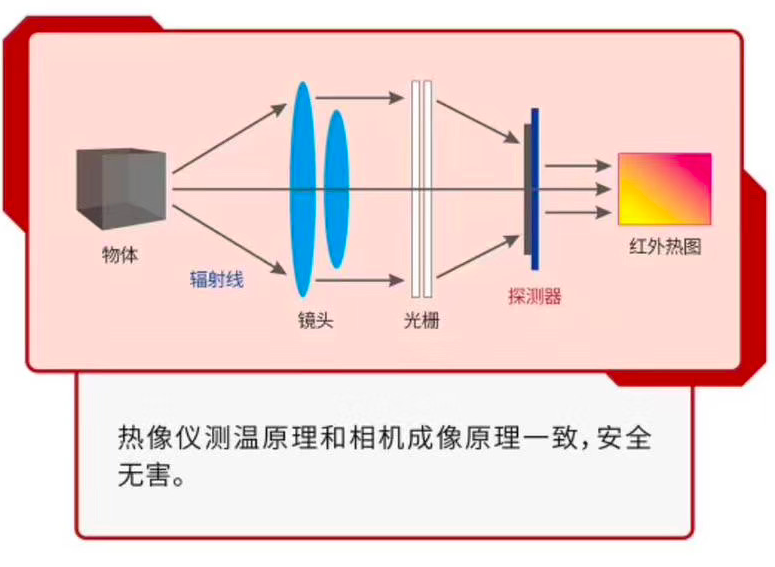

1、热像仪对人体有害吗?




2、热像仪行业标准100°C内允许有±2°C温差,用于筛查体温准确吗?


回复:热像仪作为筛查最重要的不是准确测量体温,而是需要连续测温稳定性和测温一致性。


试想一下,场景中同时出现10个人,9个人体温都是在35-37°C以内,只有1个人体表温度超过37°C,那么检疫人员可以快速将这个人筛查出来,继续进行精准测量。


这样可以大幅提高检测效率,降低劳动强度。

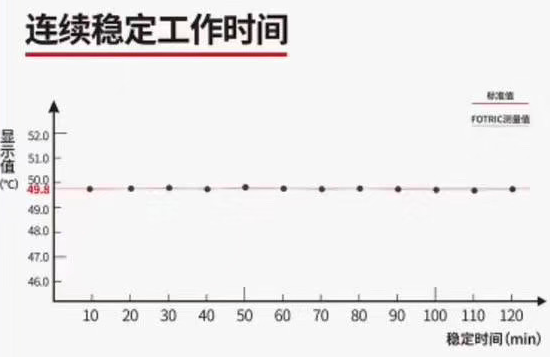

从检测报告中可以看出,热像仪在连续的2个小时中测试49.8°C的误差很小。

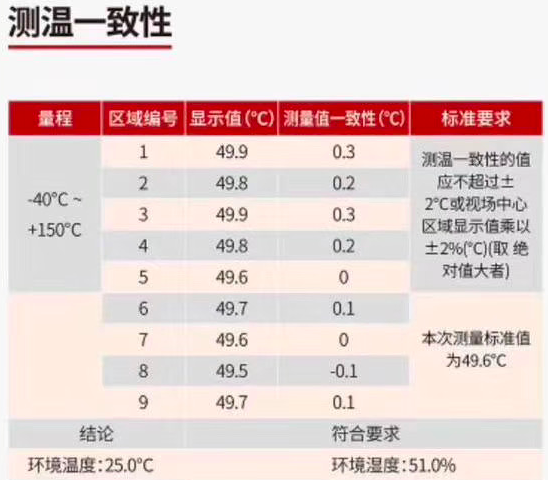

测量同一个黑体靶面时,热像仪同一个画面中9个测量区域的温度数值基本一致。


3、机场、火车站等地为什么用热像仪做体温筛查?


热像仪是非接触式测温,只需要人出现在热像仪镜头视场中即可被准确测温。

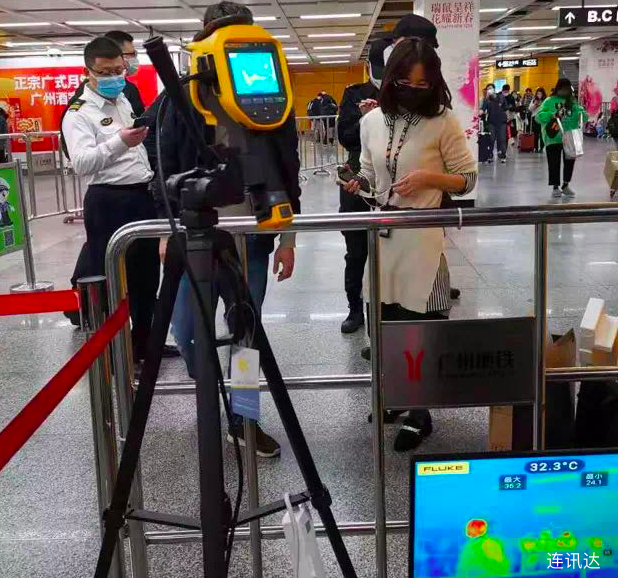

在机场、火车站等人流巨大场所,用热像仪筛查旅客体温,非常高效。



4、热像仪怎么做体温检测?


Step 1  确定热像仪的安放位置

1)选择合适的检测场所,一是避免环境温度对人体温度的影响,以提高测温准确性,建议选择室内恒温场所;

2)做的人流可控,在发现发热人员时,能及时找到本人,做后续工作。建议在门口、闸机等交通要道设置;

3)保证画面报警区域内可以直观看到额头等皮肤表面,避免出现其他高温源。




Step 2 体温筛查报警温度设置


1)我们先对10个人体温正常的人进行体温测量和记录,求出体温平均值;

2)在1个人的体温平均值的基础上,提供1.5°C作为警戒温度,以此警戒温度作为热像仪设置报警阀值。


Step 3 热像仪参数设置


1)发射率参考设置为人体皮肤0.98,反射温度、环境温度、湿度、测试距离均采用设备默认值,无需修改;

2)热像仪要清晰对焦,可以旋转热像仪前段的镜头调焦环进行调节,当人体轮廓边沿呈一条线且画面图像清晰,即为正确对焦,对焦不清晰,无法进行准确测温;

3)测温量程设置,一般选最小温度范围或者自动。


Step 4 当出现体温异常者,热像仪会通过颜色报警。对于体温异常者,请被测人员到一旁休息片刻,在进行体温测试,如果体温还是偏高,建议使用体温计或者耳温计进行精确测量。
