智能建筑中综合布线技术的发展和挑战

文章出处:深圳市连讯达电子技术开发有限公司 人气:-发表时间:2019-11-17 00:00:00

2019年11月7日,由四川省通信学会建筑智能化专委会、千家智客主办,中国建博会支持的2019年第20届中国国际建筑智能化峰会(以下简称:峰会)在成都环球中心洲际酒店成功举办。



本届峰会成都站以“AIoT赋能建筑、人与空间”为主题,邀请到以四川省通信学会建筑智能化专委会谢力、成都市安防协会副理事长高级工程师龚庆鹏、西南建筑设计院智能建筑中心 总工程师熊泽祝等为代表的建筑智能化行业大拿出席现场,更有众多行业知名品牌大咖为大家带来最新技术与产品应用案例。现场吸引了400名专业人士齐聚一堂,共同探讨人工智能技术在城市、建筑与家庭中的最新应用,全面解读人工智能与智能化产业链的最新发展趋势。



峰会现场,福禄克网络西南区域经理带来《智能建筑中综合布线技术的发展和挑战》的精彩演讲,他表示,作为建筑的基础组成,综合布线领域的新应用备受市场瞩目。





由于IT领域的变化,布线系统面临着不少挑战。例如,网络根基不牢会造成数据丢失、网络传输的闪断,在智能建筑中无法保证综合布线的质量。因此,维持网络传输稳定非常重要。



在演讲中还介绍了福禄克网络测试方案在整个供应链中的应用,该方案可以在规划、设计、选型、施工等过程中进行自检,维护网络稳定,保证综合布线的质量。


福禄克网络展台







以下是的全部演讲内容,千家网做了不改变原意的整理与编辑:

福禄克网络: 大家下午好,我今天演讲的主题是《智能建筑中综合布线技术的发展和挑战》。

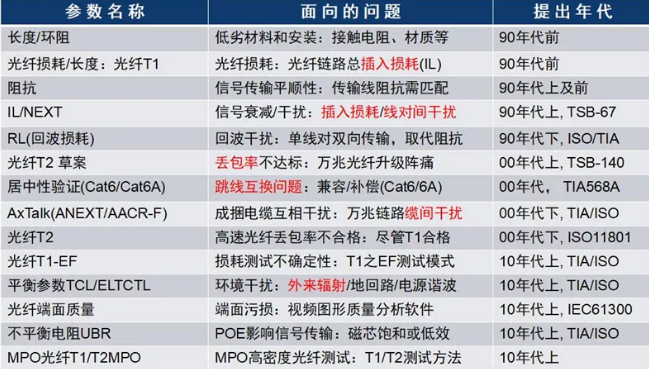

关于物理层测试内容的“时间简史”

福禄克网络测试的目的是为了提升工程质量。首先来看关于物理层测试内容,分为有线传输和无线传输,其中有线传输用的最多的是铜缆和光纤。当前推出了新的光纤OM5,支持多模光纤传输100G的带宽。

物理层测试内容演变






物联网(IoT)将对网络产生巨大影响。网络需要做好准备,迎接冲击。当前的带宽处于400GbE的阶段,下一步就是800GbE。这对于布线行业来说,意味着需要更多的光纤,同时铜缆也没有消失,随着8类线的推出,可以实现25GbE到40GbE的传输。此外还有更多的PoE应用,以后电脑都不需要带220V的电源,插上网线就可以实现供电,相关的协议标准已经发布了。

布线标准:ISO/IEC 11801 第3版的主要变化

在项目的设计阶段,或者是前期介入的时候,需要了解当前建筑的布线规范要求:

● 办公场所的最低要求是 E 级(6 类)电缆,但对于 1Gbps 以上的应用,应使用 EA 级(6A 类)电缆;● 数据中心布线和分布式楼宇服务设施的最低要求是 EA 级(6A 类)电缆;
●  推出了 I 级(8.1 类)和 II 级(8.2 类)电缆。2GHz、30m、2 连接器通道;
●  新安装不再支持 OM1、OM2 和 OS1;
● SWDM应用增加了 OM5;(衰减降低3.5db/km->3db/km 850nm-880nm-910nm-930nm)
● OS1a 采用紧缓冲低水峰电缆;(OS1a衰减1db/km- OS2 0.4db/km)
● 现在规定数据中心内设备插座采用 12 芯和 24 芯 MPO;
● 长度测量以及损耗测量为标准规定项目;

ANSI/TIA-568.2-D 发布

● 取代旧 ANSI/TIA-568-C.2

● 全部更新,以反映现在和未来平衡双绞线铜缆的使用:

1、更改跳线测试编号

2、增加模块式插头端接链路,给出 3 个链路模型

3、通道、永久链路和 MPTL。

4、认可 28AWG 跳线-(22/26AWG,直径更小需要控制环路电阻,长度限制在15m)

优点(改善空气流通和电缆管理)>缺点(通道长度缩短到92m)

5、8 类布线成为主流

6、添加使用 PoE 时对 TSB-184A 的参考。

链路的定义

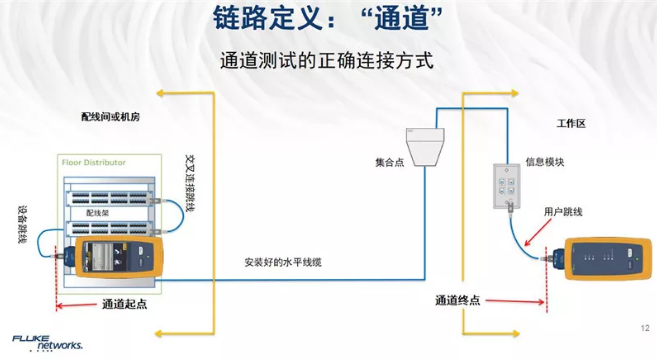

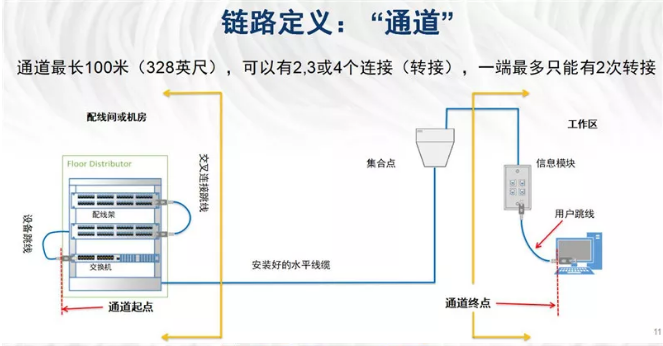

链路就是通道:通道最长100米(328英尺),可以有2,3或4个连接(转接),一端最多只能有2次转接。



通道

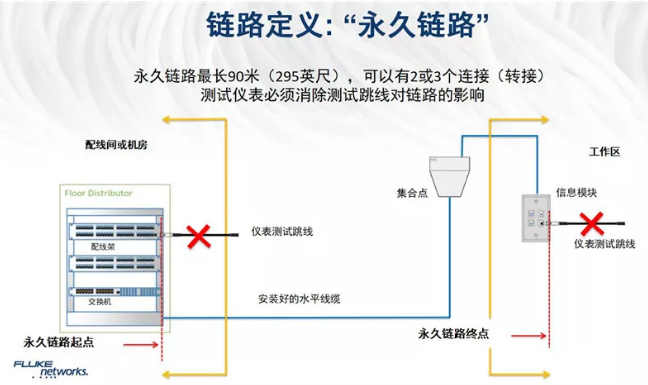

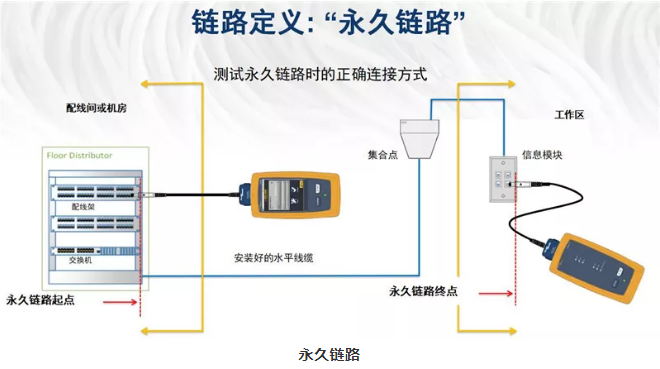

永久链路是指布在产品里10年到20年不碰它的链路,就是从配线架的模块端到PC集合点的模块点,它跟通道的主要区别是首尾两端的模块是否引出了跳线。永久链路最长90米(295英尺),可以有2或3个连接(转接);测试仪表必须消除测试跳线对链路的影响。







MPTL是最新兴起的链路模式,远端通常使用RJ45插头进行硬连接,用于CCTV和PoE无线接入点。








以太网供电PoE的变化

IEEE在2018年的西雅图的会议上已经正式批准IEEE 802.3bt – 4 对线以太网供电(PoE++),其中规定Type 1 和 Type 2 PSE 设备遵循 802.3af/at 标准;增加 Type 3 和 Type 4 PSE 设备,高达 90W,支持 2.5G、5G & 10G 网络速度;增加警告,请勿使用低于 26AWG 的 PoE 电缆,布线标委会正在加紧对28AWG线缆制定解决方案,期待日后可以应用 28AWG。

为什么智能建筑布线这么关注PoE线路的功能?

首先是部署更灵活快捷;

其次是节省成本,比如无需使用交流电源插座,无线接入点无需交流插座、CCTV 摄像头无需交流插座;比如在智能照明系统中,仅在需要时使用数据线供电,无需昂贵的交流供电荧光灯组,既能实现控制,也可以传输能量;在门禁系统以及其他的应用如高清显示器,随着5G的发展,将来在建筑里会有越来越的蜂窝网站,可以实现网络线既传能量又传信号。

PoE非常关键,链路是否支持PoE,也要进行测试,每对线都必须满足电阻不平衡要求,<3%;另外,还需要线对间的电阻不平衡<7.5%。影响PoE的主要因素有环路电阻、P2P 电阻不平衡、线对内电阻不平衡等,线对电阻会引发线缆过热、功率损耗、以及数据丢失等问题。

IT领域的变化带给布线系统的挑战

当前我们在讨论大数据、物联网、云计算等新兴的信息技术的时候,最关键要考虑网络的底层,即物理层,也就是布线系统。布线是信息在数据中心,楼宇,园区,放大到国家之间传输的必经之路。

为了满足人们对速率的追求,不断在提升新的物理层标准:

● 10GBase-T 要求Cat6 (短距) 或者Cat 6A 铜缆或者OM3/OM4 光纤

● 25GB 和50GB 可以在Cat8的铜缆上运行(通道最长30米, 永久链路最长24米,两边的跳线各3米)

● 100GB 可以在WBMMF, OM5光纤上运行,使用4个波长

● NGBase-T 事实上是增强的IEEE802.3bz标准, 可以在现有布线系统上获得更高的传输速率。(在Cat 5e上传输2.5GB,在Cat 6上传输5GB)

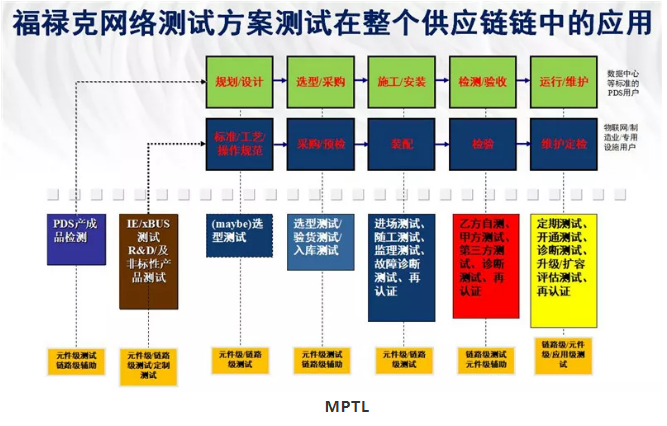

若想在布线上传输更多信息,让布线系统正确运行就变得更加重要。如何让布线系统正确运行?这需要从综合布线系统工程的规划设计、选型采购、安装施工、检测验收、管理维护等五个流程环节入手。福禄克网络测试方案应用于整个供应链之中,该方案可以在规划、设计、选型、施工等过程中进行自检,提供覆盖项目全生命周期的服务,维护网络稳定,保证综合布线的质量。
