福禄克DTX1800不同接头测试方案【案例图解】
福禄克网络公司于2004年推出Fluke DTX-1800 Calbe Analzyer认证分析仪,一直受到全球瞩目和信赖,凭借其优越的性能优势,在中国市场占有率超过90%,今天深圳市连讯达电子技术开发有限公司工程师为大家介绍DTX1800光纤模块DTX-MFM2和DTX-SFM2以及新产品DTX-EFM2的不同光纤的测试解决方案。
福禄克光缆模块的优点有:
+ 随时可用的背插式光缆模块
+ 12 秒钟的自动测试比现有仪器快5 倍
+ 通过LinkWare 软件提供一级光缆认证测试报告
+ 内置的可视故障定位器(VFL)可查找光缆,验证连通性和极性,并能发现断点
+ 通过对讲机、查找光缆、监测、双向测试和单光缆测试等功能提高测试速度
+ 可作为福禄克网络公司的OptiFiber 光缆认证(OTDR)分析仪的智能远端
+ 众所周知,福禄克DTX1800标配光纤接头是SC。那如何才能对不同接头进行测试呢?例如:我需要测试LC接头的万兆光纤。
福禄克DTX1800 的DTX-EFM2标配连接头为SC接头。
如果我们需要测试LC的光纤。购买福禄克万兆光纤跳线型号为:NFK2-DPLX-LC 50um
细心的朋友应该发现,NFK2-DPLX-LC的原装光纤跳线的接头类型是:2对跳线。一对中一条是:SC-LC,另一条是LC-LC。这意味着什么呢?我们DTX-EFM2的标准连接头SC头已经不能完全适用了。必须把DTX1800光纤模块上的一个连接头换成LC头,换句话说:DTX-EFM2的模块必须有一个是SC连接器一个是LC连接器。而标准配置是2个SC连接器。OUTPUT输出端口是固定SC头,不能更换,那就只能更换INPUT端口换成LC接头。

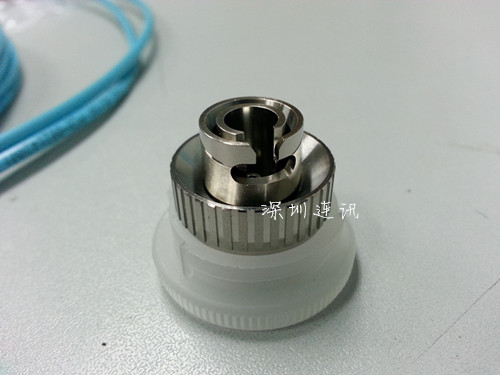

上图为福禄克DTX系列光纤模块的LC转换适配器

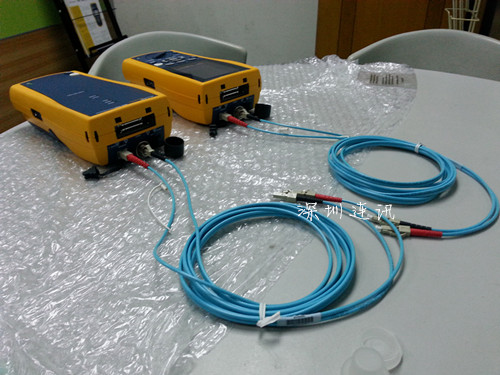

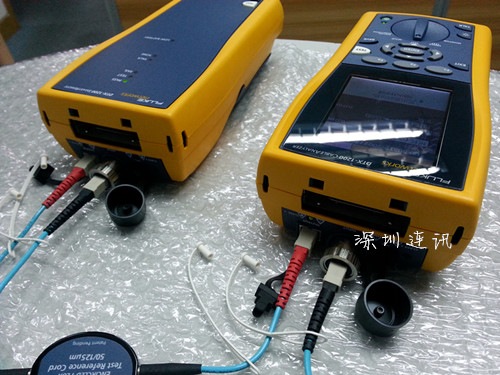

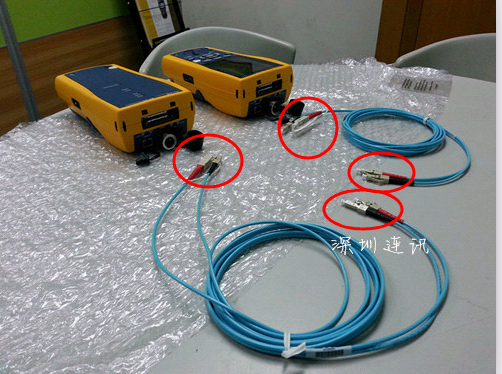

在福禄克DTX-1800主机的光纤模块上更换LC适配器,就形成以下连接模型,我们就可以测试我现场工程要测试的LC连接接头的光纤了。
方案总结:如果我们需要测试不同光纤类型,购买了福禄克原装跳线的同时,不要忘记购买转换适配器。
